标准5x8格栅焊接工作台三维设计

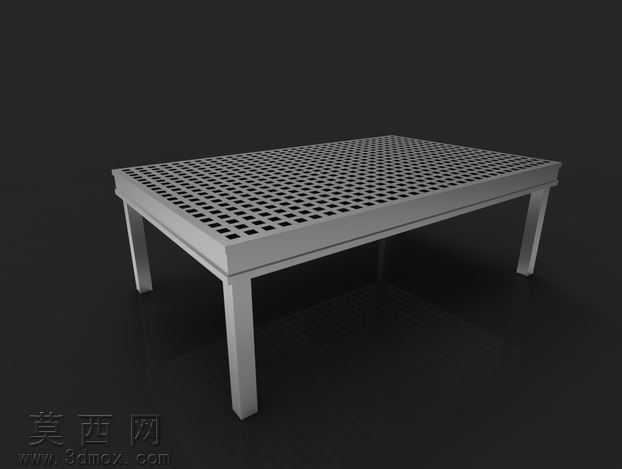

本作品为标准5x8规格焊接作业工作台的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化构建，首先从整体框架的尺寸基准入手，严格遵循焊接作业台的实用尺寸规范，确定整体长宽高比例适配常规车间单人焊接作业的操作需求。台面部分采用等距阵列的格栅式结构设计，建模时先绘制单格方孔的基础草图，通过线性阵列命令完成整个台面的孔位排布，保证格栅间隙均匀一致，既能够在焊接作业时漏下焊渣、碎屑，避免台面积攒杂物影响工件放置精度，也能有效降低整体台身重量，同时保证台面的结构承重能力。框架部分采用方管型材拼接的结构设计，四条桌腿与台面边框、底部横撑通过焊接约束完成装配模拟，建模时特意预留了焊接收缩的工艺余量，还原真实焊接工装的生产逻辑。材质渲染阶段，整体模型赋予哑光磨砂金属材质，模拟钢制焊接工作台经喷砂除锈后的表面质感，台面格栅边缘做微小倒角处理，避免尖锐棱角的安全隐患，桌腿底部添加了防滑垫的结构细节，提升工作台放置时的稳定性。设计思路围绕焊接作业的实际使用场景展开，格栅台面的承重经过结构校核，能够满足常规中小型金属工件焊接、装配、打磨的承重需求，桌腿采用外撇式的角度设计，相比垂直桌腿拥有更好的抗侧翻能力，即使在台面上放置较重工件进行敲击作业也能保持稳定。整体模型的装配关系完全还原真实焊接工装的连接逻辑，没有多余的冗余结构，所有零部件的尺寸都符合通用五金型材的标准规格，能够直接导出工程图用于实际生产下料，渲染时采用深色影棚背景突出金属工作台的结构轮廓，通过柔和的环境光打亮台面格栅的镂空细节，清晰展现孔位的排布规律与框架的连接结构，让观看者能够直观了解该焊接工作台的整体形态与结构特点。
