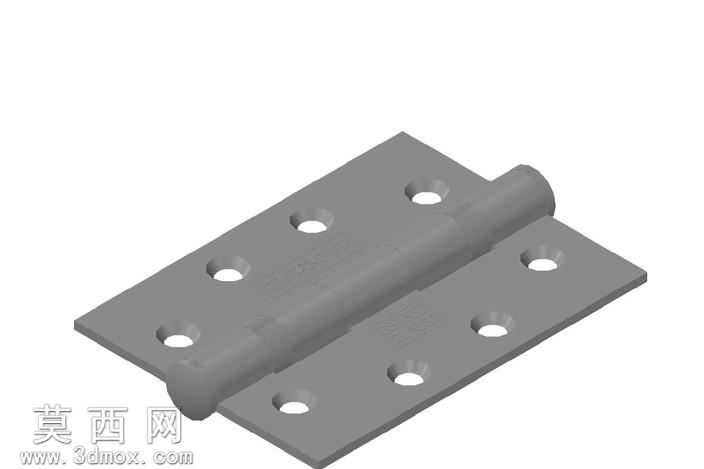

欧元规格102毫米不锈钢合页铰链三维设计

本作品为欧元规格102毫米不锈钢铰链的三维参数化模型，建模过程严格遵循欧元区民用门窗五金件的通用尺寸规范，以毫米为基础单位完成全尺寸标定，确保模型各部位尺寸与实际量产产品的公差要求相匹配。建模阶段首先绘制两个页片的平面轮廓草图，精准定位每一个安装沉孔的中心位置，其中单页片设置四个安装孔位，孔位排布符合欧元规格门窗的预装孔距标准，沉孔深度与直径按照不锈钢自攻螺丝的装配要求设计，保证螺丝装配后表面齐平无凸起。中间的铰接转轴部分采用同轴心配合设计，转轴与两个页片的卷边筒做间隙配合处理，预留实际生产中的装配公差空间，卷边筒的壁厚均匀一致，还原不锈钢冲压弯折工艺的成型特征。材质设置上选用哑光不锈钢材质，调整金属粗糙度参数模拟真实304不锈钢的拉丝表面质感，渲染阶段采用柔和的环境漫反射光照，清晰呈现页片表面的平整度、孔位边缘的倒角细节以及转轴部位的圆柱面过渡效果，无过度夸张的反光效果，贴近实物的视觉观感。结构设计上充分考虑铰链的实际开合功能，两个页片可绕转轴完成0至180度的顺畅转动，无结构干涉问题，页片的边缘做微小圆角处理，还原五金冲压件的去毛刺工艺特征，避免尖锐棱角带来的安全隐患。整体建模逻辑从实际生产工艺出发，先完成单个页片的特征建模，通过镜像、阵列命令快速生成对称页片的基础结构，再单独构建转轴与卷边结构，最后完成整体装配配合校验，确保模型不仅具备外观展示效果，还可直接用于门窗装配的干涉校验、五金件选型参考以及相关产品的二次开发设计，模型的每一处结构细节都对应实际产品的生产工艺要求，无冗余的无效建模特征，文件结构清晰，特征树层级分明，便于后续的参数修改与结构调整。
