法兰式蝶阀结构三维设计作品

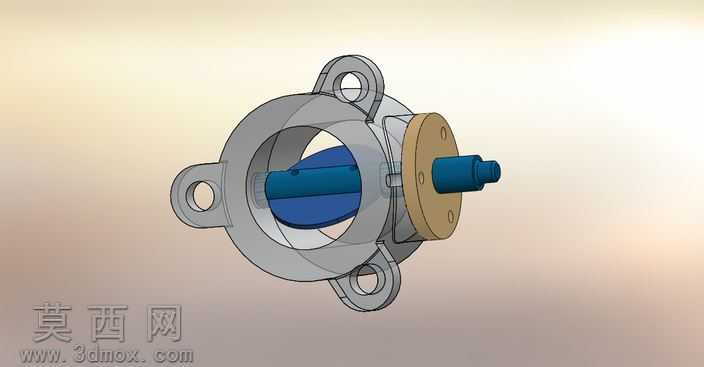

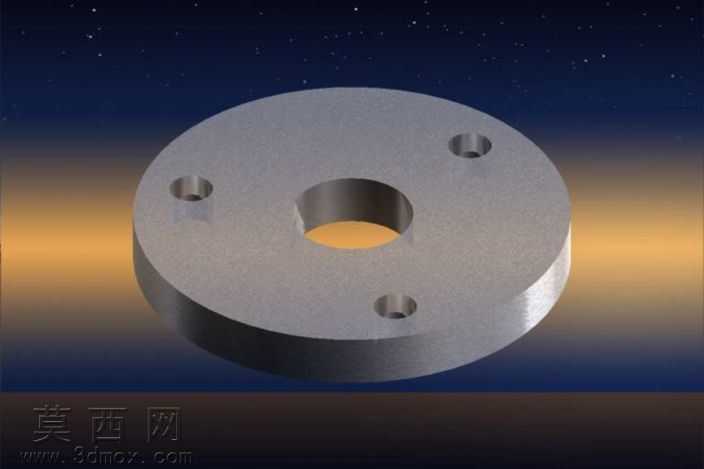

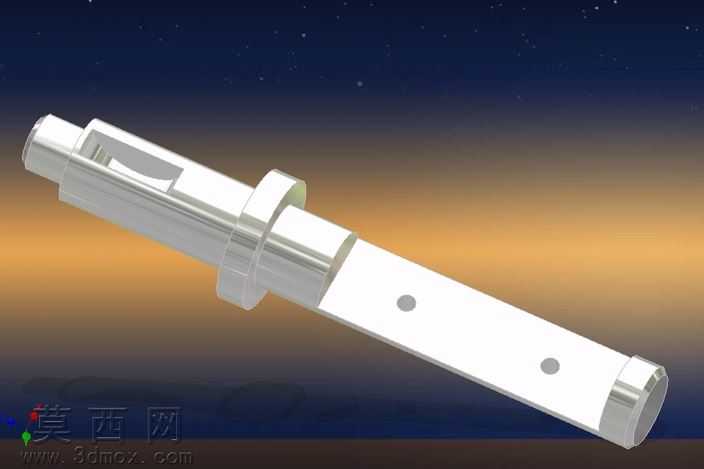

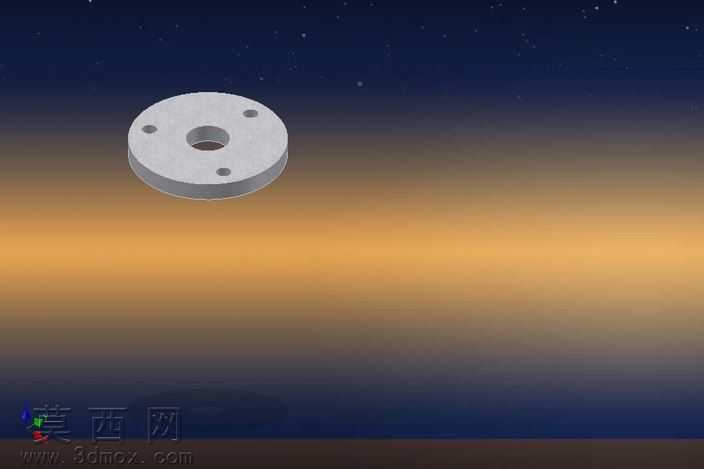

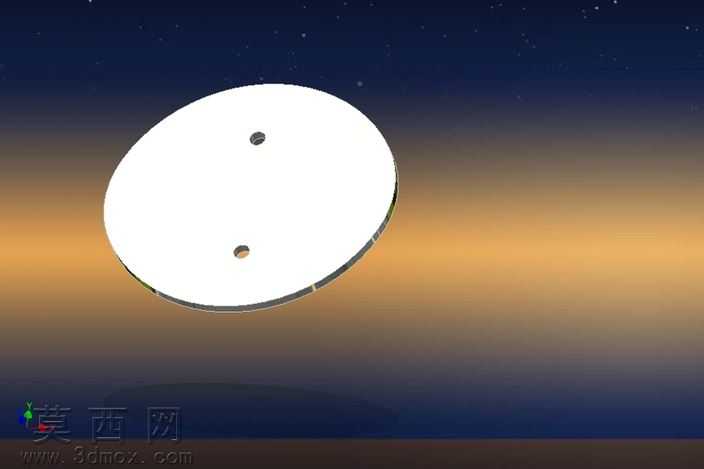

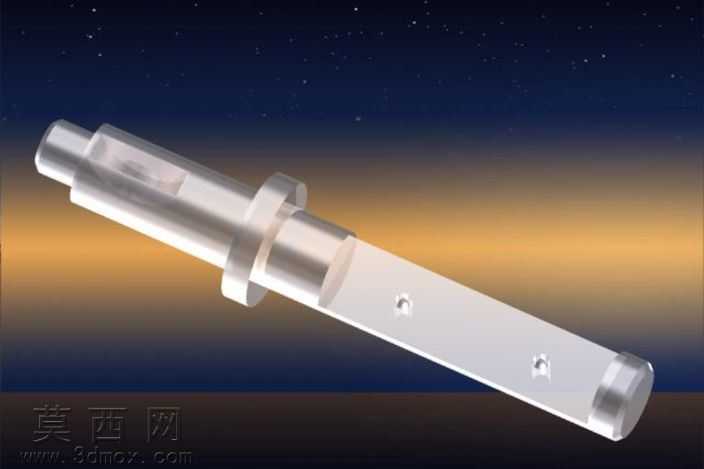

本作品为法兰式蝶阀的三维数字化设计模型，建模过程依托主流三维CAD软件完成全参数化构建，全程遵循机械设计通用规范与阀门类产品的结构设计逻辑，完整还原了蝶阀从外部连接结构到内部启闭组件的全部细节。建模阶段首先完成整体尺寸的参数化定义，以通径尺寸为核心基准，依次推导阀体壁厚、法兰安装孔位分布、阀杆直径、蝶板密封面尺寸等关键参数，确保各部件间的装配关系符合公差配合要求，避免出现干涉错位问题。阀体部分采用带三个安装耳的法兰式结构，建模时通过拉伸、切除、圆角等基础特征完成主体轮廓构建，对安装耳的吊装孔、法兰端面的密封槽、阀体内部的流道腔室做了精细化处理，还原了铸件阀体的过渡圆角与壁厚均匀性特征，避免出现应力集中的不合理结构。内部启闭组件为中线型蝶板结构，蝶板采用流线型弧面设计，建模时通过曲面放样、实体加厚完成蝶板主体构建，确保蝶板在流道内旋转时无卡滞，同时兼顾流道的通流效率；阀杆与蝶板采用同轴定位结构，建模时还原了阀杆与蝶板的连接定位槽、端部的驱动连接结构，清晰展示了扭矩传递的结构逻辑。侧端的密封压盖组件采用独立零件建模，还原了压盖的螺栓连接孔、与阀体配合的定位止口、密封件的安装槽位，清晰呈现了蝶阀轴向密封的结构原理。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：阀体部分赋予铸钢哑光金属材质，还原金属铸件的细腻磨砂质感与金属反光特性；蝶板部分赋予蓝色密封层包覆的材质效果，区分金属基体与橡胶密封面的视觉差异；侧端压盖赋予黄铜材质质感，还原铜质零件的暖调金属光泽；阀杆端部赋予发黑处理的金属材质，体现驱动端的表面处理特征。渲染时采用柔和的工作室光源，通过半透明剖面效果展示内部结构，让观者可以同时观察阀体外部安装结构与内部启闭组件的装配关系，清晰呈现蝶阀90度旋转启闭的工作原理。整个模型的结构设计逻辑围绕蝶阀的实际功能展开，所有结构均服务于管路通断控制、安装固定、密封防漏的核心功能，没有冗余的装饰性结构，既可以作为阀门设计的结构参考，也可用于机械原理教学、产品展示等场景，完整展现了通用工业阀门的典型结构特征与三维建模的标准化流程。
