27英尺半封闭体育游艇救生艇三维设计

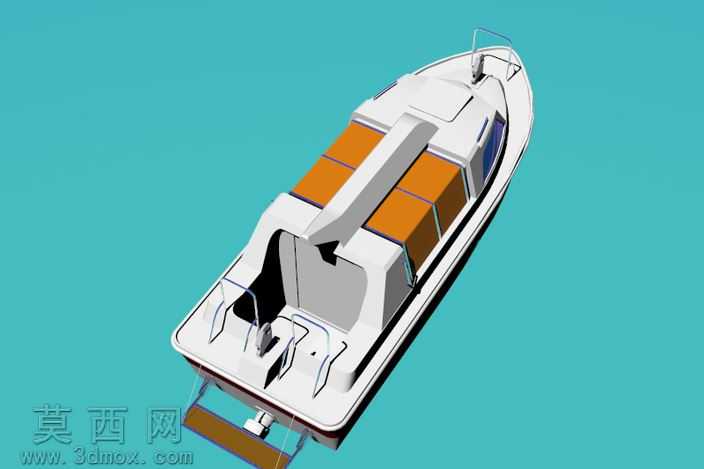

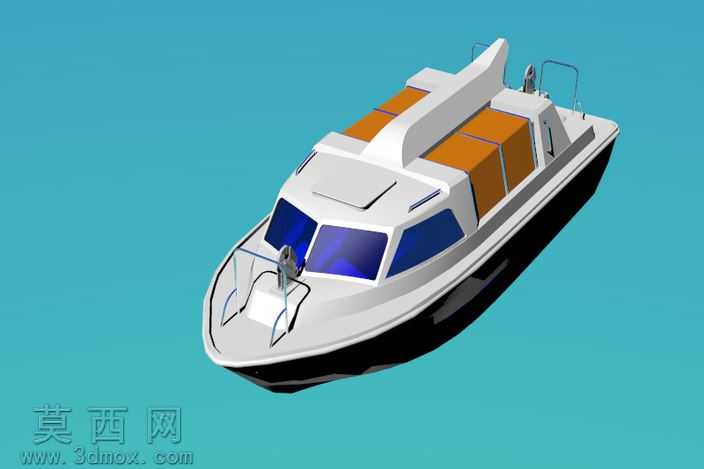

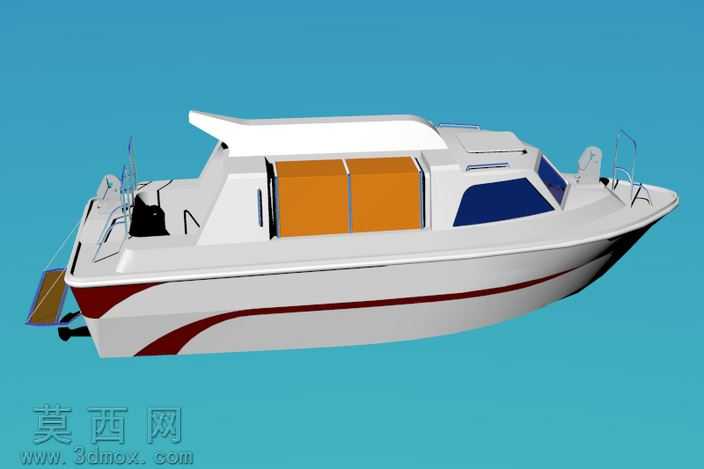

本作品为27英尺体育游艇类型的部分封闭救生艇三维建模成果，建模过程参考德国Fassmer2003年交付的救生艇实船图纸进行还原，整体采用NURBS曲面建模逻辑搭建，精准还原实船的线型比例与外观特征。建模初期先依据图纸绘制船体的型线图，通过控制点调整船首的外飘弧度、船尾的压浪板角度以及船底的折角线型，保证船体曲面的光顺度，避免出现曲面褶皱、法线翻转等问题，为后续的结构搭建打好基础。船体上层建筑部分，分别搭建了驾驶舱的舷窗结构、舱顶的遮阳顶篷、中部的橙色封闭舱门区域，舱门部分还原了双开式的舱门结构与门框的密封压边细节，船首位置还原了系缆桩、扶手栏杆、锚穴的细节结构，船尾部分搭建了登乘梯支架、尾舵、螺旋桨以及外挂的登乘踏板结构，船身侧面的装饰拉花也通过曲面分割的方式单独划分区域，方便后续材质赋予。材质渲染阶段，船体主壳体采用高光白色玻璃钢材质，调整材质的反射粗糙度模拟玻璃钢船体的亮面质感，船身的红色装饰条采用同色系的半哑光红漆材质，中部的舱门采用橙色哑光工程塑料材质，还原实船的醒目配色设计，舷窗部分采用深蓝色半透明亚克力材质，调整材质的折射与透明度参数，模拟玻璃的通透感与反光效果，金属部件如栏杆、系缆桩、螺旋桨采用304不锈钢材质，调整金属的反射强度与粗糙度，还原金属的磨砂金属质感，船底部分采用深灰色防污漆材质，模拟实船水线以下的涂层效果。场景搭建采用纯色浅蓝色背景，搭配柔和的三点布光，主光源从船首侧上方打光，勾勒船体的轮廓线条，辅助光源补充船身暗部的细节，避免暗部死黑，顶光补充舱顶部分的光照细节，最终渲染效果清晰展现船体的整体造型与细节结构。整体模型结构拆分清晰，船体、上层建筑、舾装部件均为独立的建模组，方便后续进行结构拆解、工程分析或者改装设计使用，曲面建模精度满足船舶外观展示、方案演示的使用需求，完整还原了该型半封闭救生艇兼顾游艇外观与救生功能的设计特点，既具备体育游艇的流畅外观线条，又保留了救生艇的封闭舱室、登乘设施等功能结构。
