分段式工业输送管道结构设计

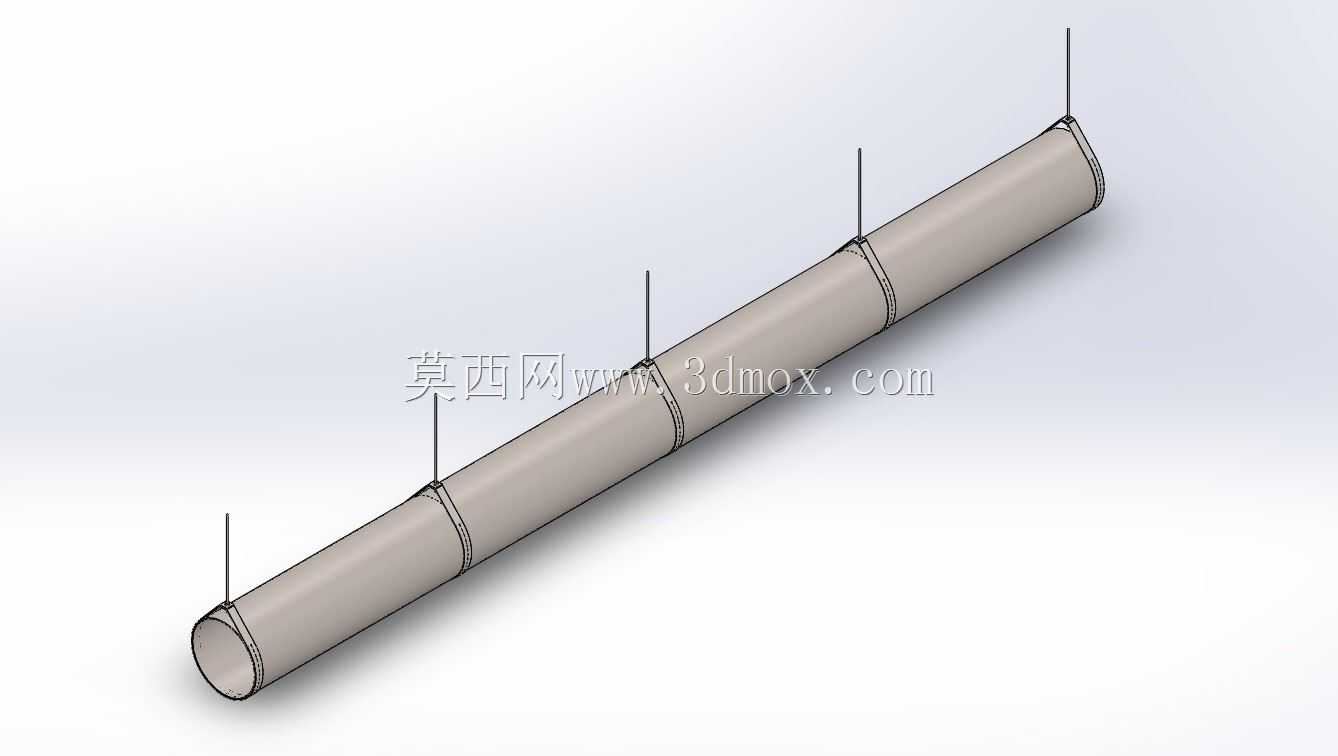

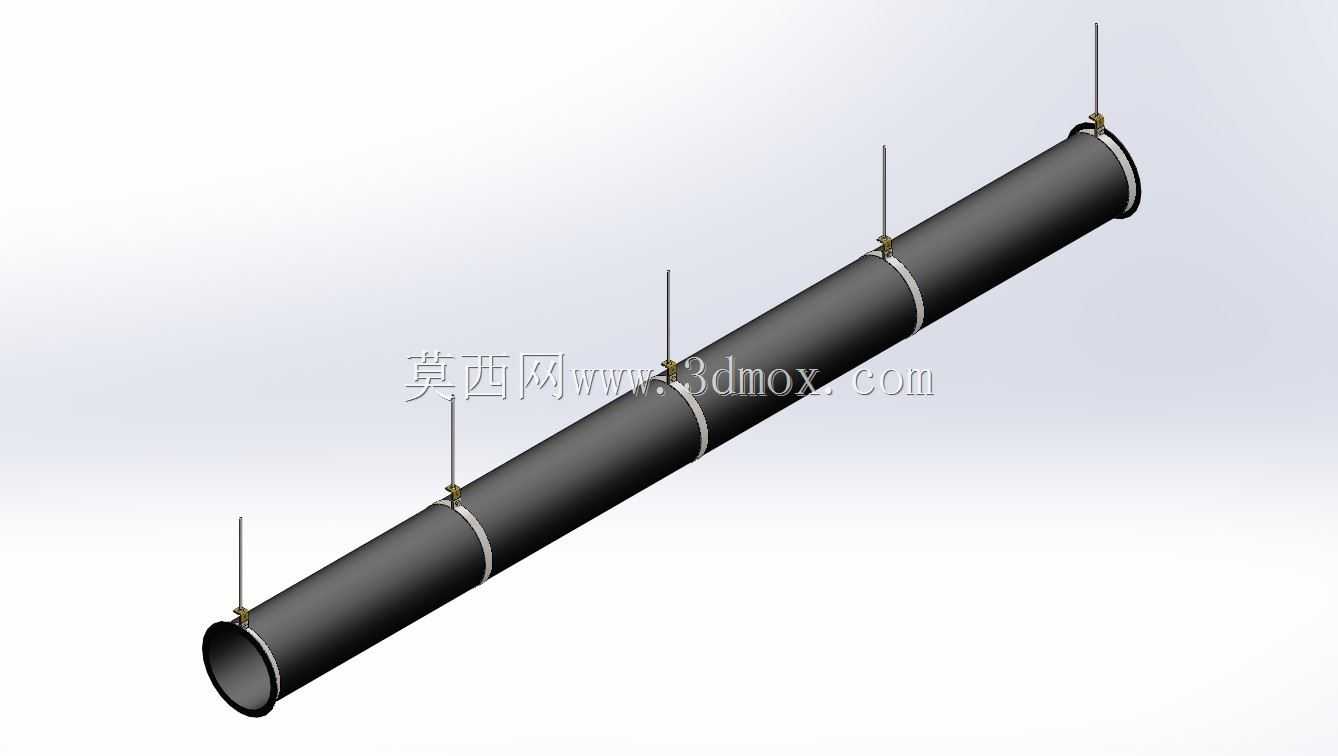

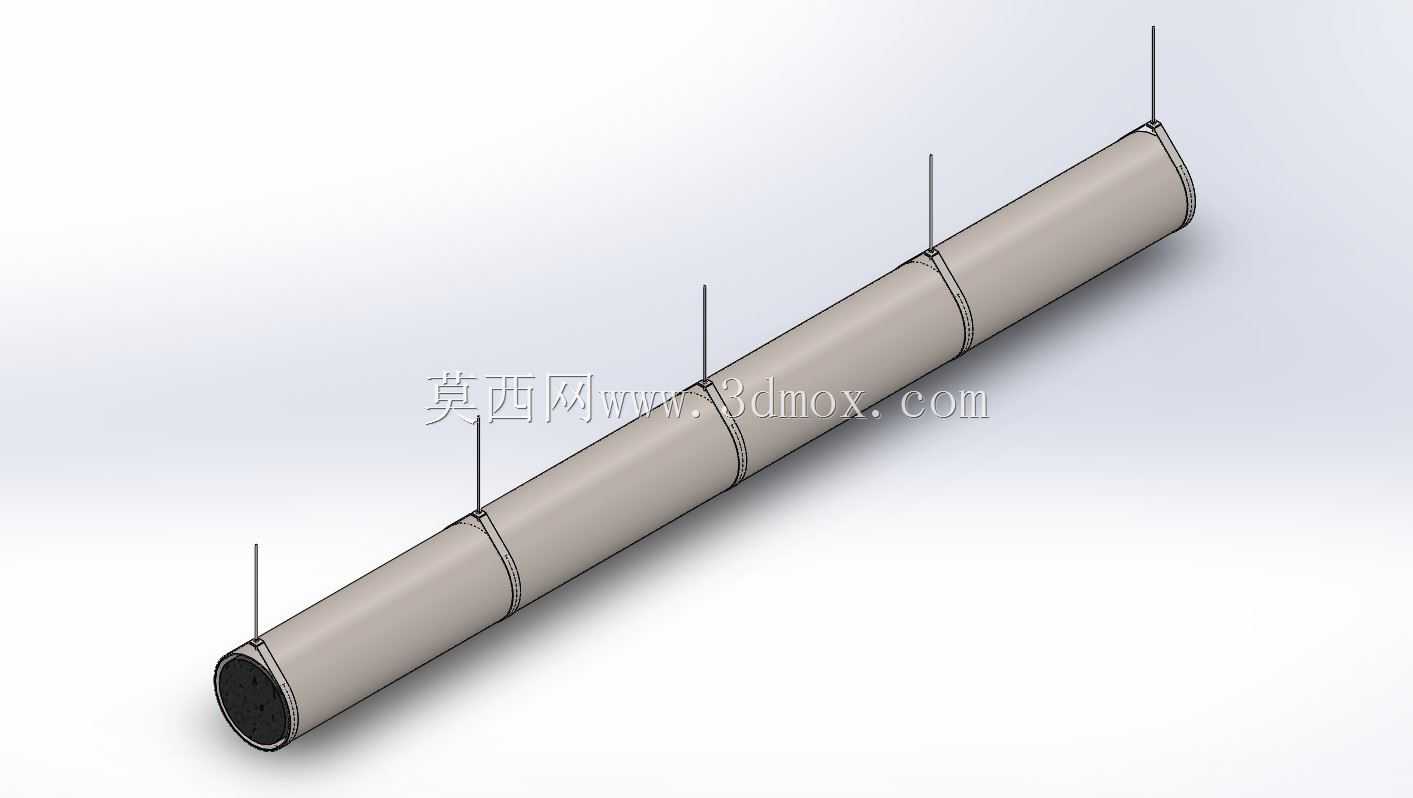

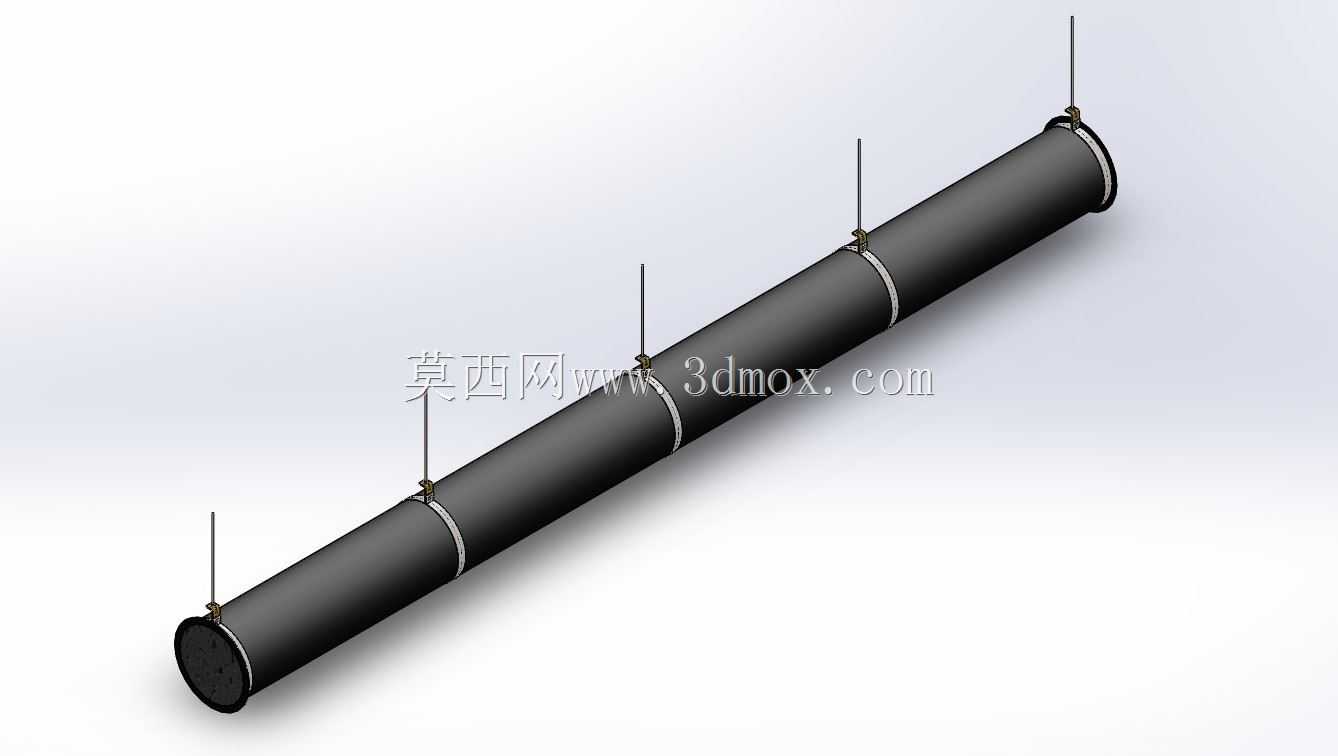

这套分段式工业管道结构，主要面向厂区工艺介质输送场景搭建，常见应用在化工生产车间的流体输送、暖通系统的送风排风、给排水系统的介质传输环节，也可适配除尘系统的含尘气体输送、物料气力输送的管路布设需求，不同工况下可根据输送介质的属性调整管体材质与密封结构，满足不同压力等级、腐蚀等级的输送要求。从结构设计来看，整段管道采用多节等径管段拼接的形式，相邻管段之间通过环形箍接结构实现密封与固定，这种分段设计一方面降低了长管道的加工难度，单段管体可采用常规长度的管材加工，无需定制超长规格的管材，减少加工过程中的变形控制成本；另一方面也给现场安装带来了便利，长距离管路布设时可逐段拼接，无需整体吊装就位，适配厂区内复杂的安装空间，尤其是在设备排布密集、吊装空间受限的车间内部，分段拼接的结构能大幅降低安装作业的难度，后期管路维护时也可单独拆卸故障管段，无需整段管路拆解，减少维护作业对生产的影响。管体上均匀分布的竖向吊接结构，是专门为架空安装设计的挂载点，每个吊点对应单段管体的受力位置，可避免管段拼接处承受额外的吊装载荷，防止长期使用过程中拼接位置出现应力集中导致的密封失效问题。设计过程中，吊点的间距经过载荷核算，确保管体内充满介质时，管体的挠度控制在工程允许范围内，避免管体长期下垂变形导致的介质淤积、管路共振问题。从安装边界来看，这套管道的端部采用标准平接法兰结构，可直接与同管径的阀门、弯头、变径接头等通用管路配件对接，无需额外定制转换接头，适配市面上通用的管路连接标准，减少现场安装的配件适配成本。管体的外径尺寸遵循常规工业管道的公称直径规格，对应的支吊架、保温层配件都可采用标准件采购，无需单独开模定制。设计时还考虑了管路的热胀冷缩补偿需求，分段拼接的结构可在相邻管段之间预留微量的伸缩间隙，配合吊点的滑动挂载结构，可补偿管体因温度变化产生的长度形变，避免长管路在温度变化时产生过大的内应力，导致管体变形或者密封面拉裂。在实际应用中，这套管道结构可根据输送路径的走向调整拼接长度，遇到转弯位置可直接替换为标准弯头配件，遇到分支位置可加装三通配件，整体模块化的设计思路让管路布设的灵活性大幅提升，不管是新建厂区的管路铺设，还是旧厂区的管路改造升级，都能快速适配现场的布设需求。管体的内壁做了平滑过渡处理，拼接位置的内壁对齐精度控制在较高水平，可减少介质输送过程中的阻力损失，降低输送过程中的能耗，对于含固体颗粒的介质输送场景，平滑的内壁也能减少颗粒对管壁的冲刷磨损，延长管路的整体使用寿命。吊接结构采用与管体一体化的焊接设计，挂载点的受力强度经过校核，可承受管体、介质、保温层的总重量，同时预留了一定的安全余量，应对极端工况下的载荷波动。
