双工位宇航级管路快装夹持夹具结构

这套双组并列的夹持结构，核心面向航天航空领域的流体管路、气动线路的快速装夹场景，在舱内管线布设、地面模拟测试台架搭建中都有明确的使用需求，区别于普通民用管路夹，它需要兼顾轻量化、抗振性、快拆效率以及极端温差下的夹持稳定性，避免在发射过载、舱内振动环境下出现管路松脱、密封失效的问题。

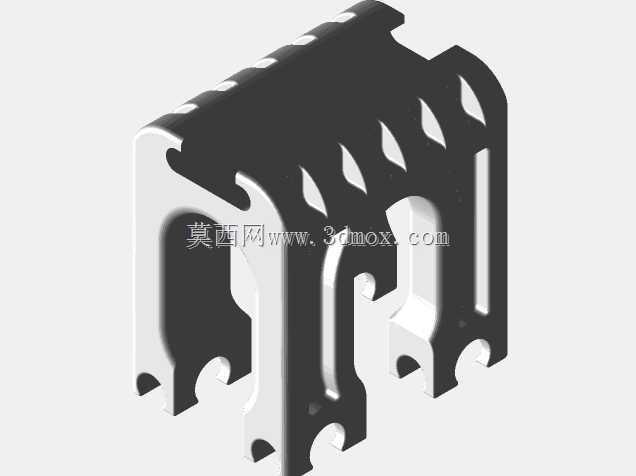

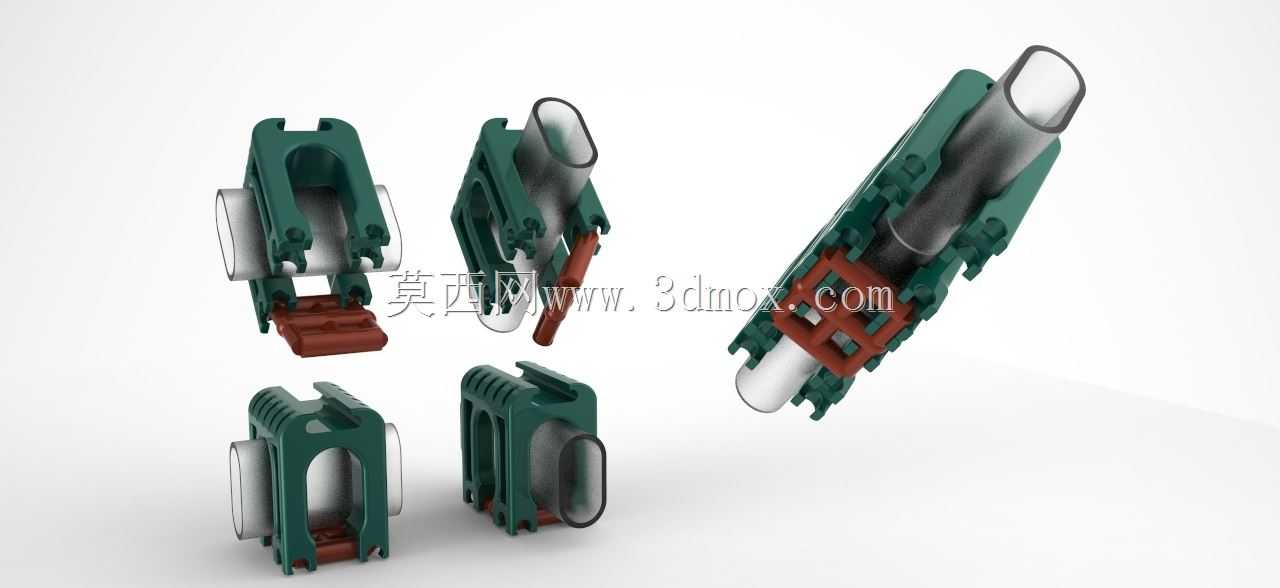

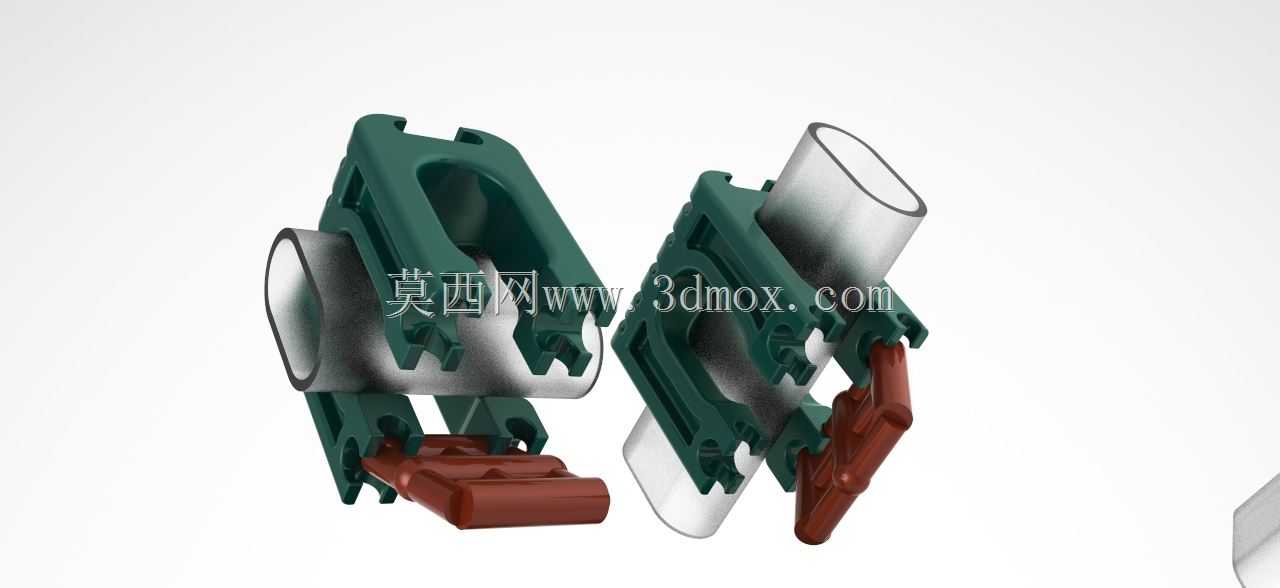

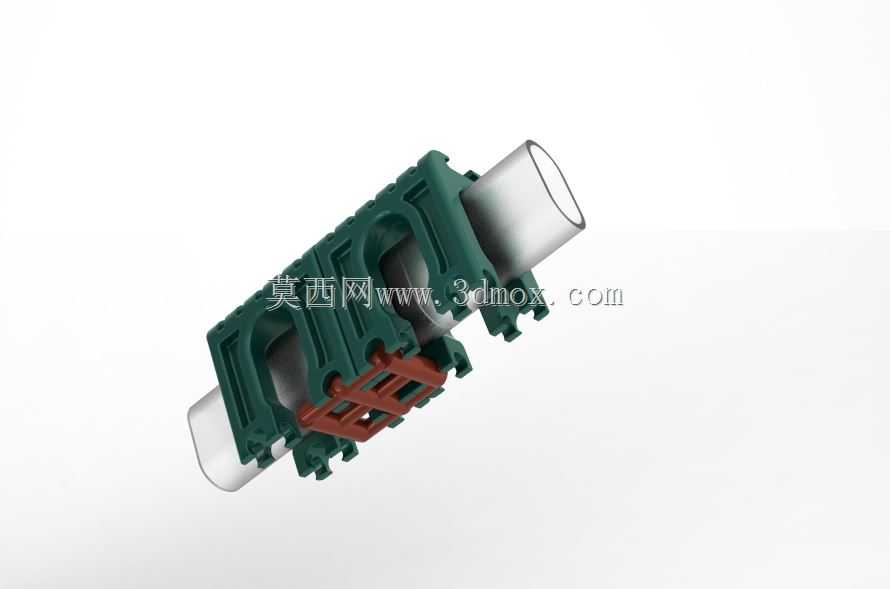

从功能特性来看，它采用对称双工位布局，单组夹具可同时抱紧两根平行布设的金属管路，主体承力结构采用高强度工程塑料材质注塑成型，在保证结构刚度的前提下尽可能降低自重，适配航天场景对零部件重量的严苛控制要求；夹具体内侧做了与管路外径完全贴合的圆弧型面，贴合面预留了微小的容差间隙，既可以保证抱紧时的接触面积足够，避免管路被夹伤产生应力集中，也能适配管路外层包覆的薄壁防护层，不会压损防护结构。下部的棕红色锁紧件采用杠杆式快锁结构，不需要额外工具，手动扳动即可完成锁紧与解锁动作，锁紧后通过结构自身的卡止位实现自锁，不会因为持续振动出现松脱，解锁时只需要按压卡止点扳动锁紧杆即可快速松开，在管线维护、故障排查时可以大幅缩短拆装时间，不需要拧动多组螺栓，适配航天场景下快速作业的需求。

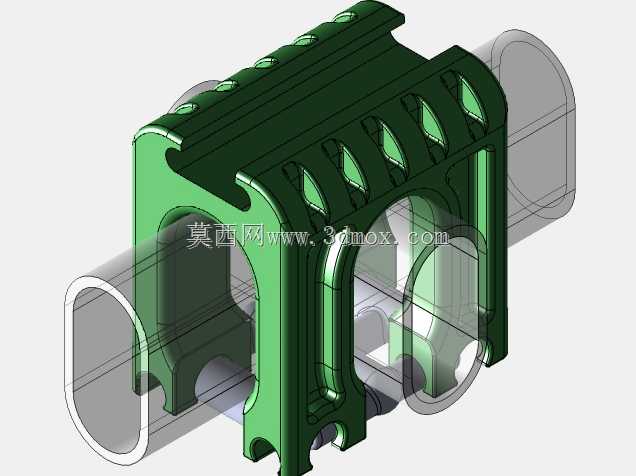

设计思路上，首先是基于航天管路的安装边界做的适配：夹具体上部的镂空结构不是单纯的减重设计，这些镂空槽对应了管路安装位周边的凸台、走线空间，安装时不会和相邻的其他结构件产生干涉，同时镂空结构也能让夹具体在温度剧烈变化时释放内应力，避免不同材质热胀冷缩系数差异导致的夹持力变化。夹具体上的多组定位卡扣结构，在安装时可以先卡在安装基座的导轨上预固定，不需要操作人员全程手扶，再通过锁紧件完成最终固定，降低狭小舱内空间的安装难度。锁紧件的转动轴位置做了耐磨衬套的预留位，长期反复拆装也不会出现轴孔磨损导致的锁紧间隙过大问题，保证全生命周期内的夹持可靠性。

从安装边界与尺寸适配来看，单组夹具适配的管路外径为常见的航天流体管路标准尺寸，两组夹体并列布置时，两根管路的中心距符合航天舱内管线布设的标准间距要求，不会出现管路间距过小导致的摩擦、干涉问题；夹具体整体的外轮廓没有尖锐棱角，所有边角都做了圆弧过渡处理，避免安装时划伤操作人员、刮损相邻的线缆或管路外层。安装时不需要在基座上加工复杂的安装孔，通过夹体背部的卡扣结构即可适配标准的铝型材安装基座或者舱内预置的安装条，安装位置可以沿着基座长度方向灵活调整，适配不同的管路布设位置，调整到位后扳下锁紧杆即可完成固定，不需要额外的紧固件。

在实际应用中，这类夹具除了航天舱内的管路固定，也可以用在航天地面测试设备的气路、液路布设中，相比传统的金属管夹，它的绝缘性能更好，不会和金属管路产生电化学腐蚀，同时自重更轻，快拆效率更高，在频繁调整管路布局的测试场景下优势非常明显。设计时也充分考虑了批量生产的工艺性，主体结构和锁紧件都可以采用注塑工艺一次成型，不需要复杂的二次加工，成型后的尺寸一致性好，装配时不需要额外的修配，两个部件通过转轴装配即可完成成品组装，生产效率高，品控稳定性好，适合批量配套使用。夹具体上的加强筋布局也经过受力优化，在锁紧受力最大的位置、管路承重的位置都布置了对应方向的加强筋，在减少壁厚降低重量的同时，保证夹持状态下的结构强度，不会因为长期受管路的重力、振动冲击力出现夹体开裂、变形的问题。
