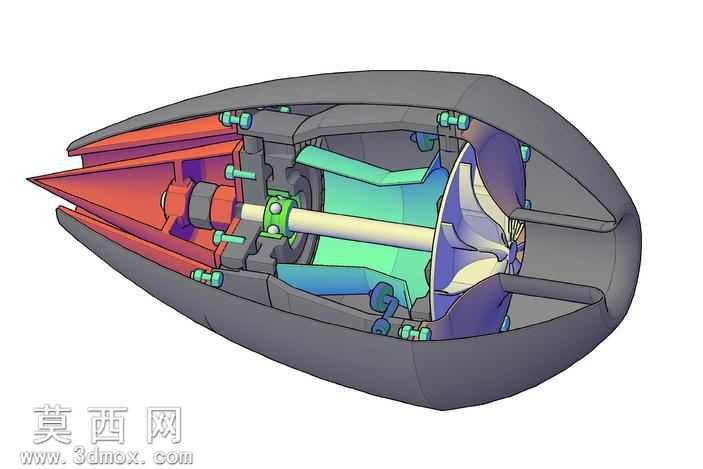

涡轮发动机内部结构剖面三维设计模型

该三维模型采用剖面展示形式还原涡轮动力装置的完整内部构造，建模阶段以回转类零件的参数化设计为核心，先通过草图绘制勾勒出流线型外上机匣与锥形进气道的外轮廓，利用旋转凸台命令生成整体外壳基础结构，再对内部腔体进行抽壳处理，预留出各功能部件的装配空间。内部核心部件建模时，针对涡轮叶片采用曲面放样命令构建符合气动外形的扭曲叶片曲面，通过圆周阵列命令完成整圈叶片与轮毂的装配，保证叶片安装角度均匀一致，匹配气流做功的设计需求；传动轴部分以阶梯轴的建模逻辑完成不同轴径的过渡设计，在对应轴承安装位预留轴肩定位结构，同时添加键槽特征实现与叶轮部件的周向固定。模型中所有连接紧固件均按照标准件参数建模，不同规格的内六角螺栓通过线性与圆周阵列布置在机匣对接面、轴承端盖位置，还原真实装配的紧固逻辑；轴承部件采用内外圈加滚动体的分件建模方式，清晰展示滚动支撑的结构原理。渲染阶段对不同功能部件赋予差异化材质：外上机匣采用深灰色哑光金属材质模拟航空铝合金壳体质感，进气道锥与涡轮叶片分别赋予橙红色、蓝紫色渐变金属漆区分不同温区的部件属性，传动轴采用亮面镀铬金属材质凸显回转件的光洁度，紧固件采用镀锌亮银材质与主体结构形成视觉区分。设计过程中严格遵循涡轮动力装置的气流流向逻辑，从锥形进气道的引流结构，到中部叶轮的做功区域，再到尾部的整流结构，各部件的装配间隙、定位关系均参照真实涡轮结构进行匹配，通过剖面剖切的展示方式，让观看者可以清晰观察到从进气到动力输出的完整内部传动路径，各部件的连接关系、支撑结构都做了精细化还原，无多余冗余特征，既保证了结构展示的直观性，也兼顾了模型的装配合理性，可用于涡轮动力结构的教学演示、原理展示场景。
