手动杠杆式粘土挤出成型工装结构

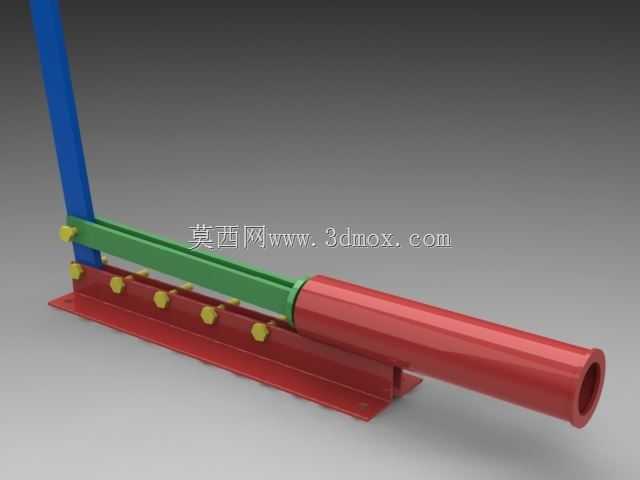

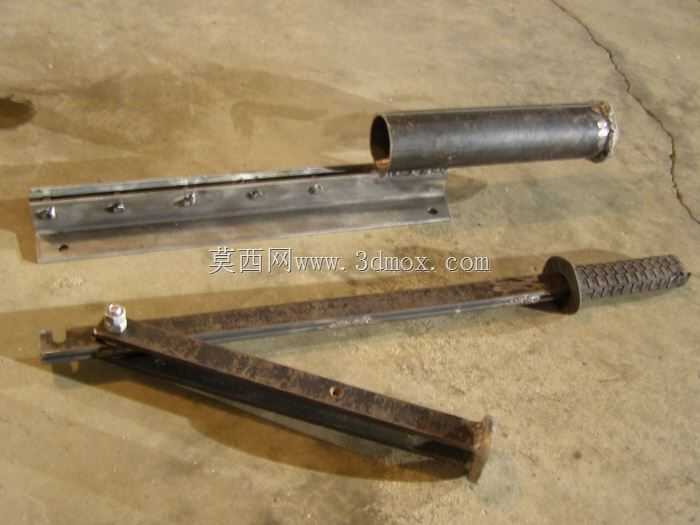

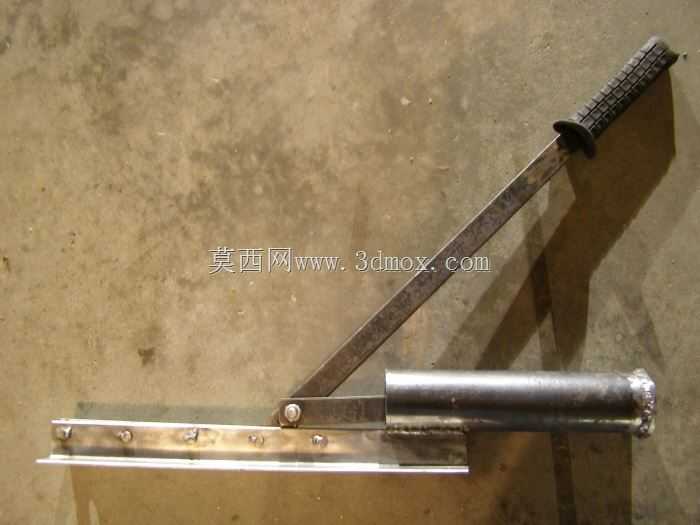

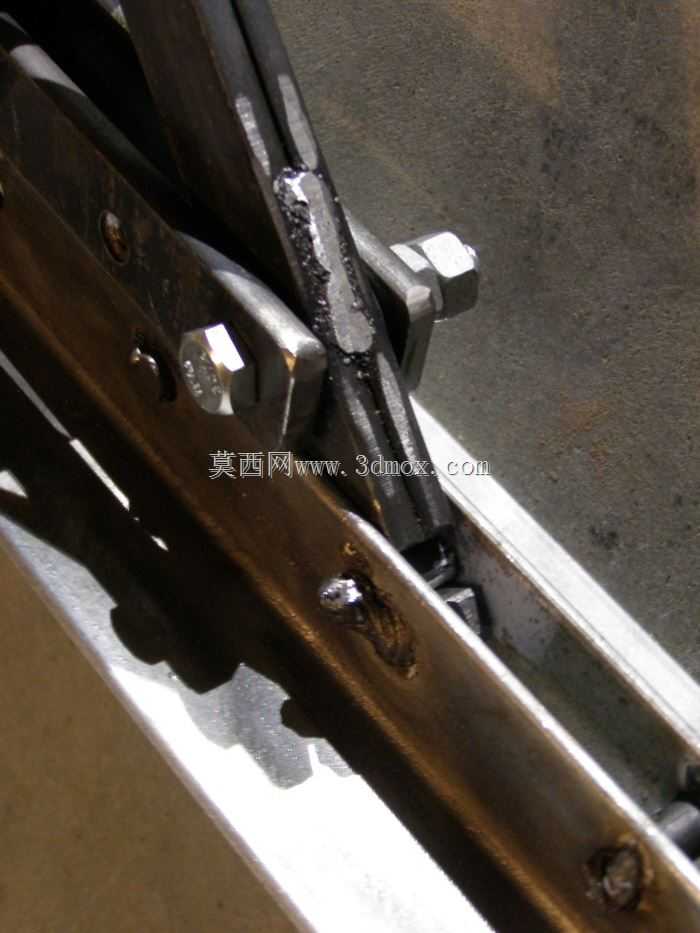

在陶艺创作、小型陶瓷制品打样、手工粘土类文创产品生产场景中，这类手动杠杆式粘土挤出装置是工作室、小批量试制环节的常用作业工具，区别于工业级大产能连续挤出设备，它的定位是适配小批量、多规格、灵活换模的作业需求，不需要外接动力源，依靠杠杆增力原理完成粘土的挤压出料，适合教学场景、个人工作室、小作坊的日常生产使用。从结构设计逻辑来看，整套装置采用卧式布局，底部的安装底板作为整个结构的承载基准，底板上预留了多组安装孔位，既可以通过螺栓固定在木质工作台、金属工装台面上，避免作业过程中装置移位，也能根据操作习惯调整安装位置，适配不同身高操作者的作业姿态。杠杆加压部分采用长力臂设计，蓝色的立式杠杆手柄通过铰接结构与绿色的滑移压杆连接，铰接点的位置经过力臂比核算，操作者在手柄端施加较小的下压力，就能在压杆端产生足够的挤压力，推动料筒内的粘土向出料端移动，力臂长度的设计兼顾了操作省力性与施压行程，不会出现力臂过短导致施压费力、或是力臂过长导致结构刚性不足的问题。料筒部分采用红色圆筒式结构，内壁做了光滑处理，降低粘土推送过程中的摩擦阻力，料筒与底部安装座之间通过多组黄色的紧固旋钮实现固定，这种快拆式的固定结构不需要额外工具就能完成料筒的拆卸，方便日常清理料筒内残留的粘土，也能快速更换不同口径的出料模头，适配不同截面形状的粘土挤出需求，比如制作圆形泥条、方形泥条、异形截面的泥料构件时，只需要更换出料端的模具片就能完成切换。压杆与料筒的同轴度是设计中的核心控制要点，绿色的滑移压杆通过底部的导向槽实现直线运动导向，导向槽与安装底板集成在一起，压杆下方的多个黄色定位旋钮一方面可以调整导向间隙，避免压杆运动过程中出现卡滞、偏磨的问题，另一方面也能根据不同长度的料筒调整压杆的行程限位，防止压杆超出行程顶坏出料端的模具。实际作业过程中，先将揉制好、软硬适中的粘土填入料筒内，安装好对应规格的出料模头并锁紧料筒固定旋钮，操作者向下扳动蓝色杠杆手柄，带动压杆沿导向槽向料筒方向平稳推进，均匀施压就能让粘土从模头的型孔中连续挤出，得到截面一致的泥条料段，相比手工搓制的泥料，挤出的泥料密度均匀、截面尺寸一致性好，能大幅提升后续陶艺成型、泥坯拼接的作业效率。安装边界方面，整套装置的底板长度适配常规工作台的台面深度，立式杠杆的抬起高度控制在常规操作空间范围内，不会出现杠杆抬起时触碰上方置物架的问题，料筒的出料端伸出底板边缘一定距离，方便操作者在出料端承接挤出的泥料，也能配套安装简易的切料装置，按固定长度切割挤出的泥段。结构选材上，所有与粘土接触的部件都采用了不易粘黏、耐水耐磨的材质，日常使用后只需要用湿布擦拭就能清理干净，铰接部位预留了润滑间隙，长期使用也不会出现转动卡滞的问题，整体结构没有复杂的传动部件，故障率极低，即使没有机械维修经验的使用者也能完成日常的维护保养。在小型陶土制品的试制环节，这类装置还能配合不同的模头完成空心泥管、异形泥条的挤出，满足手工创作中多样化的料型需求，相比电动挤出设备，它的购置成本低、占用空间小、不需要接电，适合在空间有限的工作室、教学课堂中使用，施压过程的力度可以通过操作者的手感灵活控制，针对不同含水率、不同配方的粘土，都能通过调整下压力度获得稳定的出料速度，避免因为挤压力度过大导致泥料发热、或是挤压力度不足导致出料断续的问题。导向槽的长度设计覆盖了压杆的全行程，压杆在整个推送过程中都有导向支撑，不会因为压杆伸出过长出现下挠变形，保证压杆始终与料筒保持同轴，避免偏载导致的料筒磨损、泥料挤出速度不均的问题。底部的紧固旋钮采用了大尺寸的蝶形设计，不需要扳手就能徒手拧紧或松开，更换料筒、调整导向间隙的操作都可以在几十秒内完成，不会因为拆装工具浪费作业时间。
