JVC入耳式耳机分体式收纳盒结构设计

日常做消费数码周边结构设计时，这类入耳式耳机的收纳盒是很典型的小型注塑壳体项目，很多刚接触结构设计的工程师容易只关注外观造型，忽略实际使用中的装配与收纳边界。先从实际使用场景来说，这类收纳盒主要面向随身便携场景，用户日常会把它放在背包侧袋、裤兜或者通勤包内，所以壳体的开合手感、内部腔体的限位设计是核心，不能出现耳机在盒内晃动磕碰、开盖后耳机轻易滑落的问题。

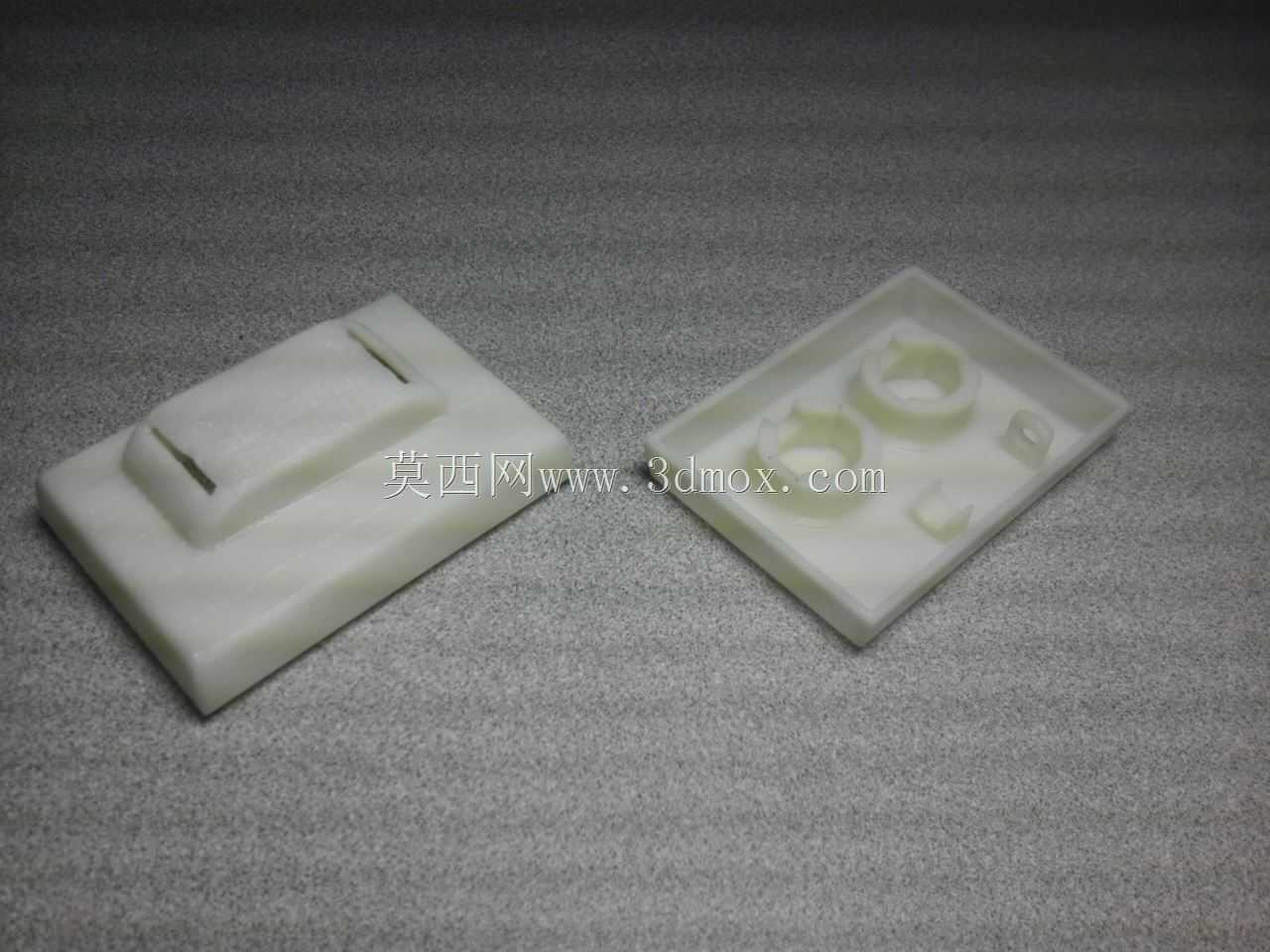

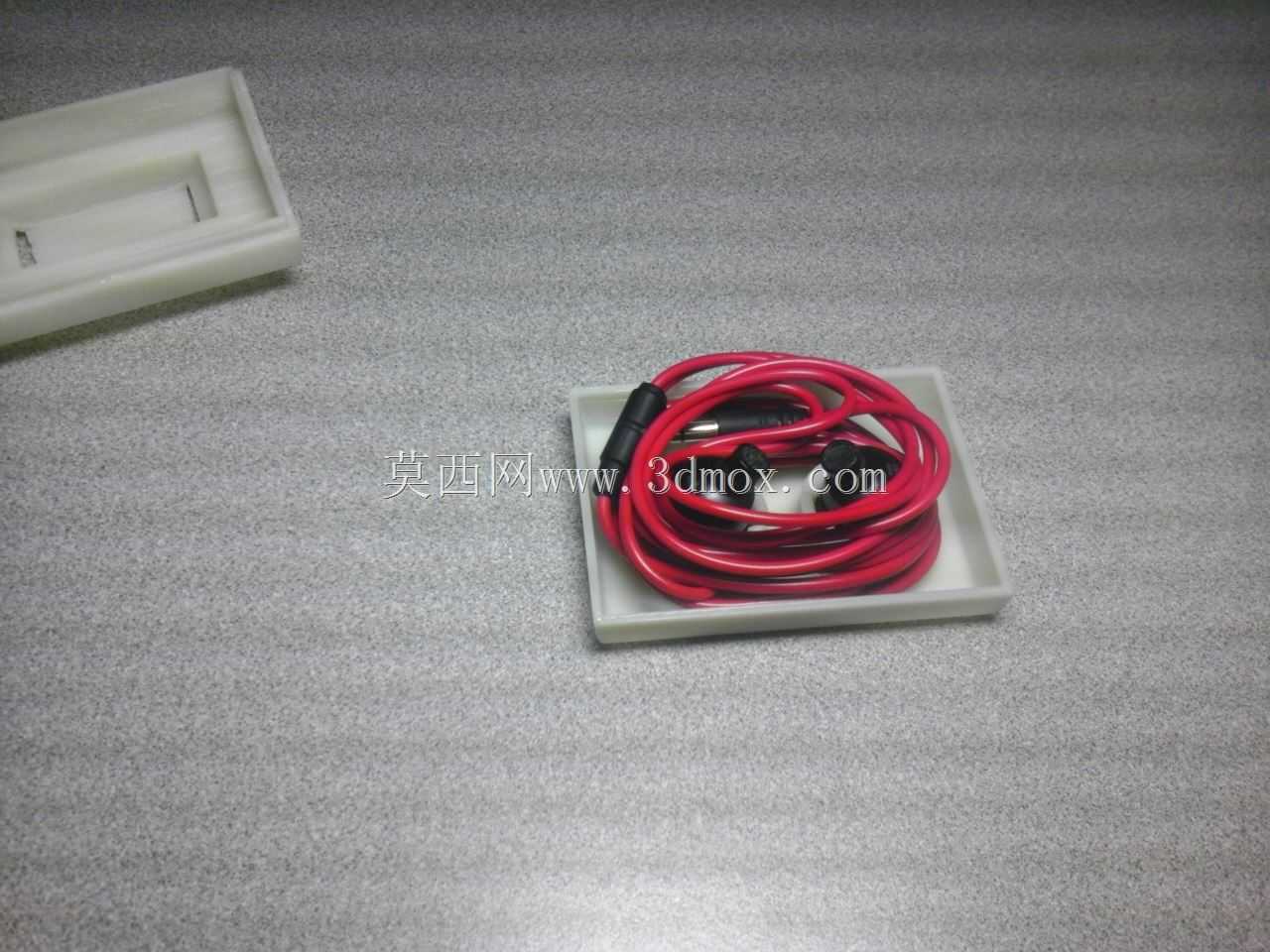

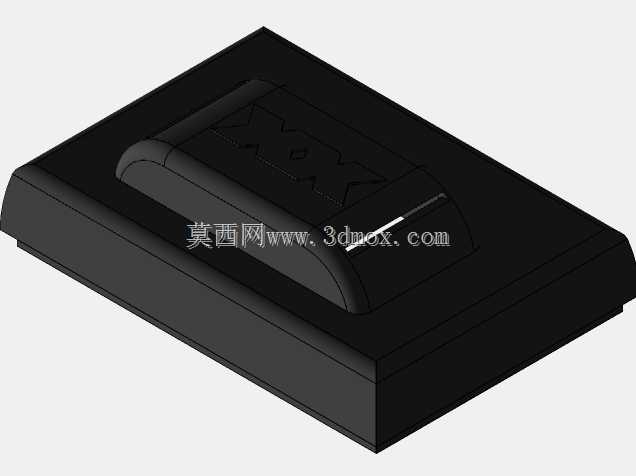

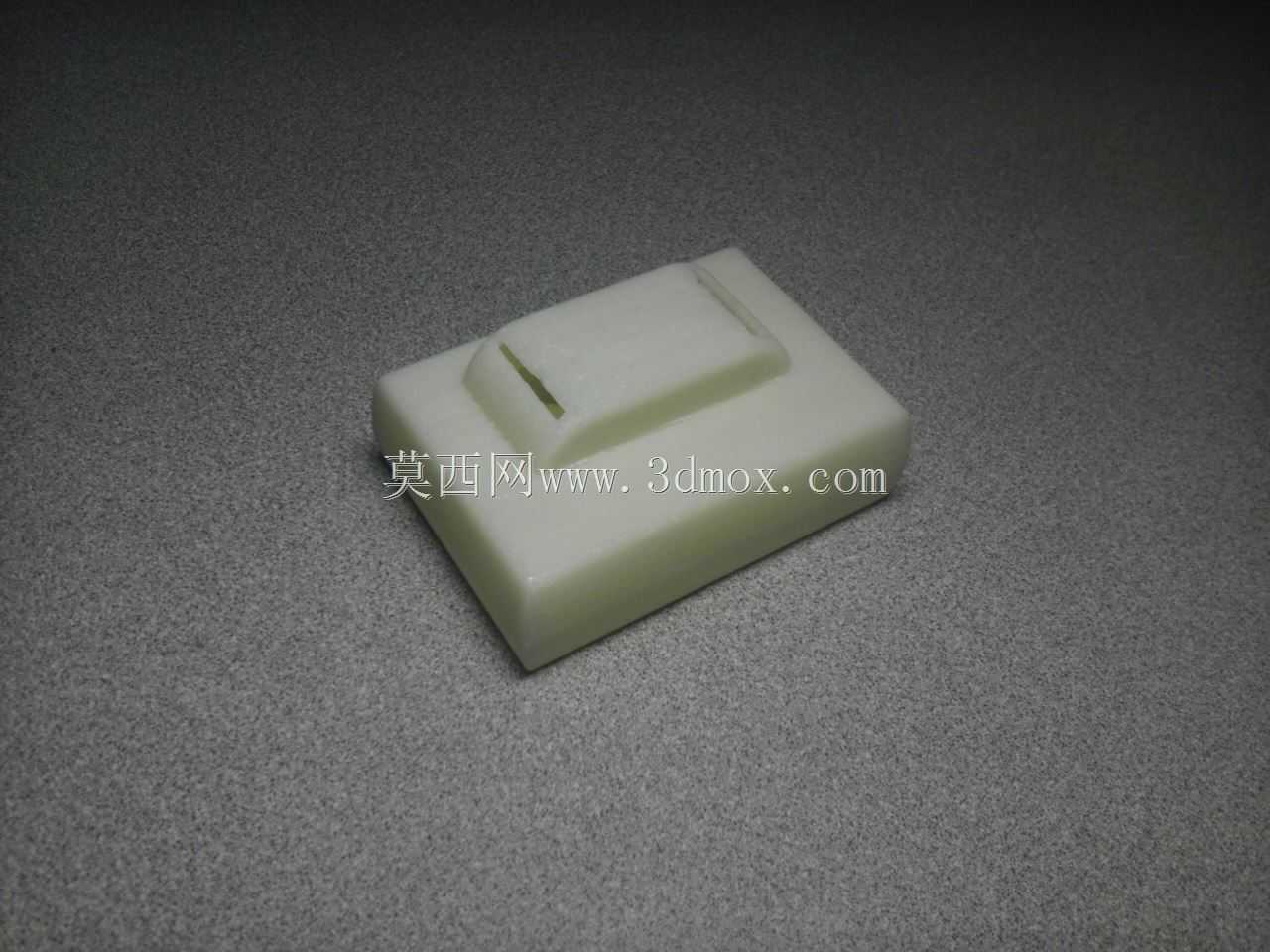

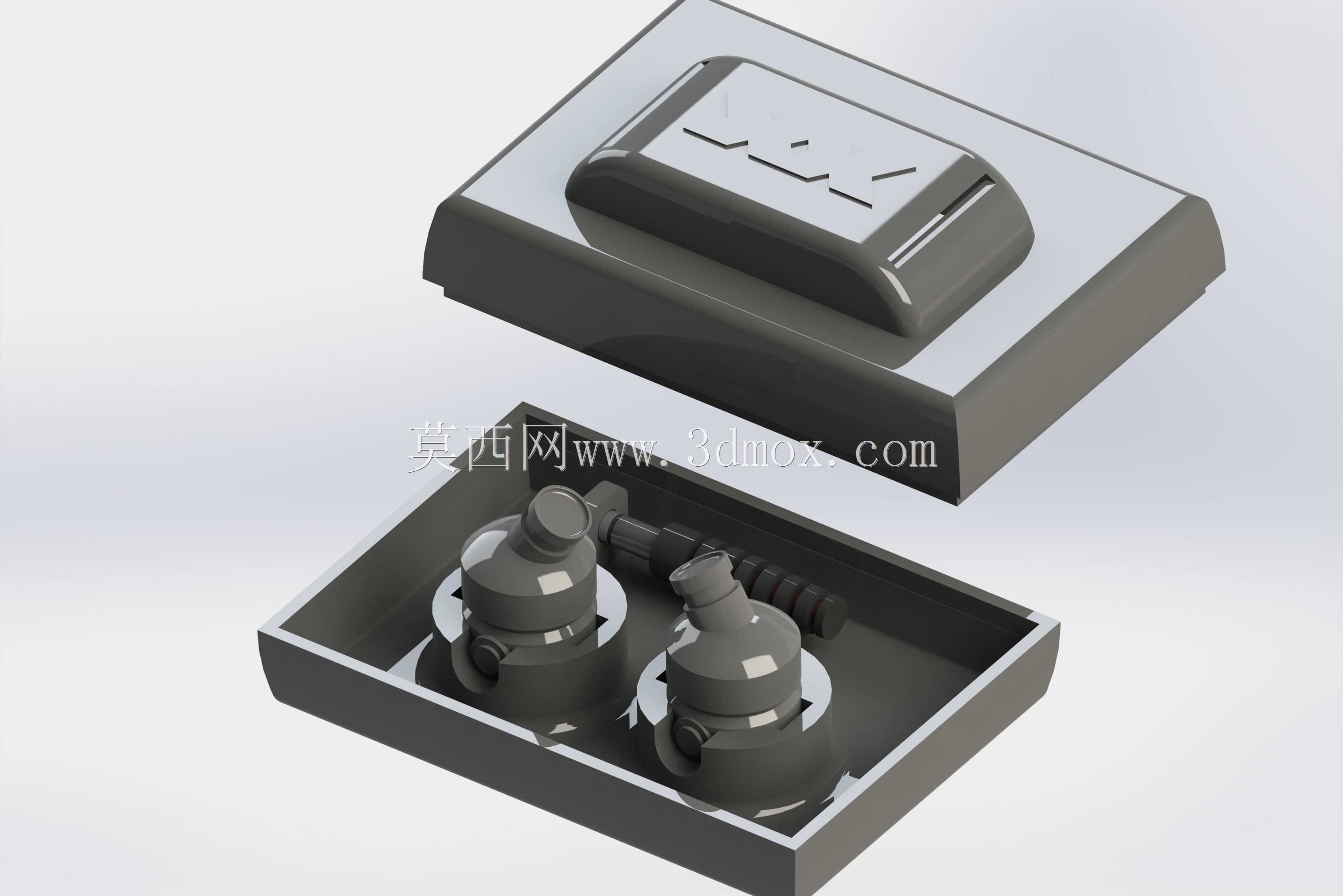

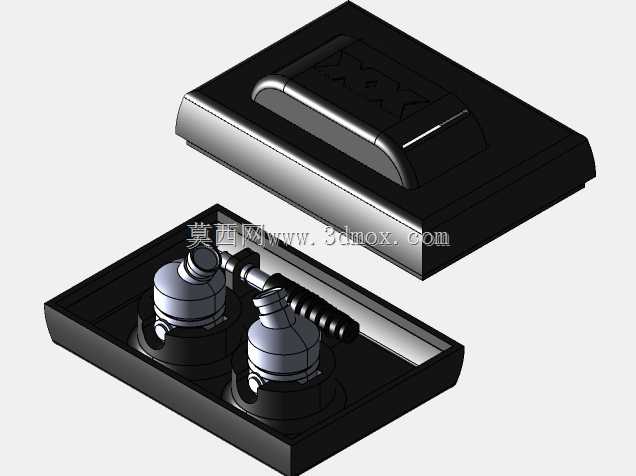

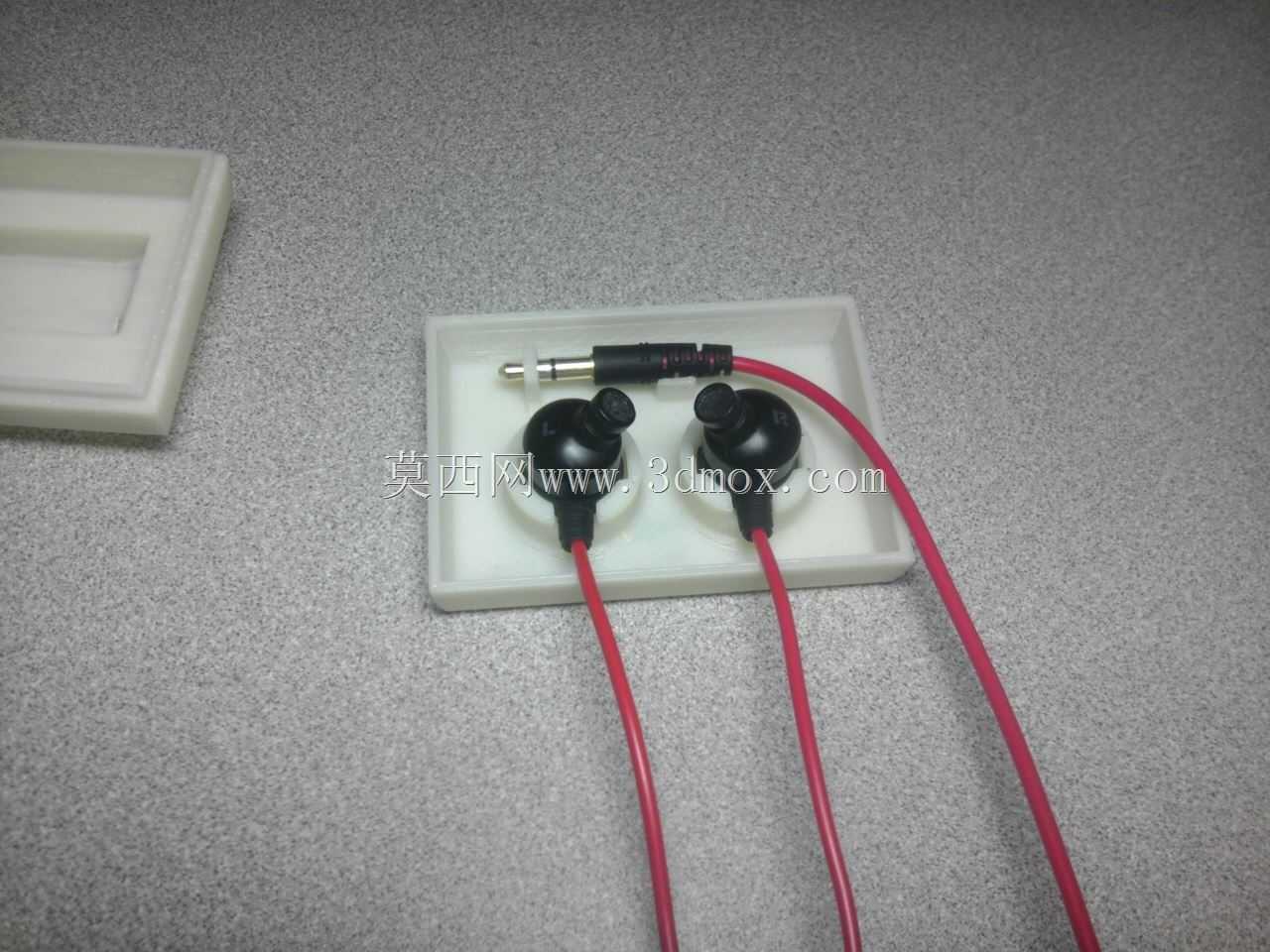

从功能特性上看，这个收纳盒采用上下盖分体扣合结构，上盖外表面做了对应品牌标识的凹陷造型，既可以做品牌视觉识别，也能在堆叠存放时增加表面摩擦力，避免光滑壳体容易滑落的问题。下盖内部做了两个和入耳式耳机外形完全适配的定位型腔，还有专门预留的耳机线材收纳槽，实际打样测试的时候要注意，线材槽的宽度不能做的太窄，不然用户缠绕线材的时候会出现挤压卡滞，塞进去之后盖不上上盖，也不能做的太宽，不然线材在槽内松散晃动，开盖的时候容易掉出来。我之前做同类项目的时候，一开始把线材槽的深度做浅了1.2mm，试装的时候3.5mm线径的耳机线绕两圈之后就会高出下盖分型面，合盖的时候会压到线材外皮，长期使用会磨破线皮造成短路，后来把槽深调整到4.5mm，同时在型腔边缘做了0.3mm的倒角，既方便耳机取放，也不会出现锐边刮花耳机外壳的问题。

设计思路上，这类小型收纳盒优先考虑注塑成型的工艺性，上下盖的壁厚要保持均匀，整体壁厚控制在1.8mm到2.2mm之间，不能出现局部壁厚突变，不然注塑的时候容易产生缩痕、翘曲，尤其是上盖的标识凹陷位置，凹陷深度控制在0.4mm，不需要做太深，既可以满足丝印或者烫印的定位需求，也不会因为背面出现筋位痕迹影响外观面质量。分型面选在上下盖的结合边缘，做一圈0.8mm的止口配合，止口的配合间隙留0.15mm，既保证开合顺畅，也不会出现合盖之后上下盖错位、缝隙不均匀的问题。

外形尺寸方面，这类随身收纳盒的整体外轮廓要控制在单手握持的舒适范围内，长度大概在85mm左右，宽度在60mm左右，合盖之后的总高度在28mm，这个尺寸刚好可以放进大多数牛仔裤的零钱袋，也不会在背包里占太多空间。安装边界这里要注意，内部的耳机定位型腔要和实际选用的耳机外形做0.2mm的间隙配合，型腔底部可以做0.5mm的软胶垫预留位，如果是做带缓冲的版本，可以在这个位置贴一层EVA泡棉，避免耳机在盒内晃动产生异响。上下盖的扣合位置不要做太复杂的卡扣结构，用简单的楔形卡扣就可以，卡扣的扣合量控制在0.6mm，用户单手就可以开合，不需要太大力气，也不会放在包里因为挤压意外开盖。

另外要考虑实际使用中的耐用性，壳体的边角全部做R2以上的圆角过渡，避免尖锐边角在携带的时候刮坏包内的其他物品，也能提升注塑件的抗冲击性能，掉在地上的时候不容易因为应力集中出现开裂。上盖和下盖如果要做连接结构的话，可以在尾部做一个隐藏式的转轴位，预留0.8mm的转轴安装间隙，也可以做成完全分体的结构，减少装配零件数量，降低生产成本。做这类小型消费数码配件的结构设计，最核心的是平衡外观、工艺性和实际使用体验，不能只追求外观的简洁好看，忽略用户日常取放耳机、收纳线材的实际操作需求，很多新手设计师做出来的模型渲染图很好看，但是实际打样之后要么合盖压线材，要么耳机取放卡手，都是因为没有从实际使用场景出发去核对每一个结构的尺寸边界。
