黄铜插销式锁扣结构设计方案

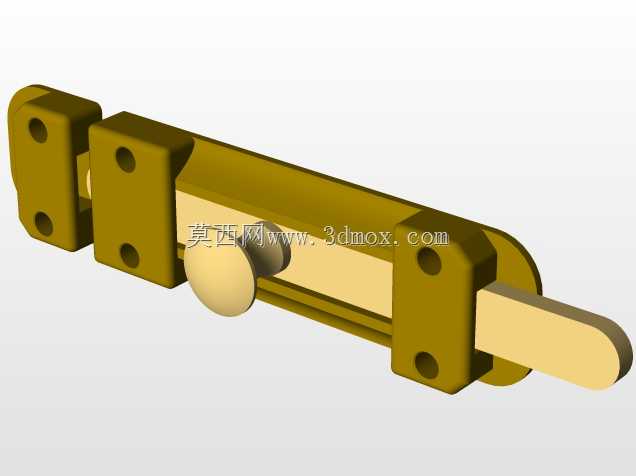

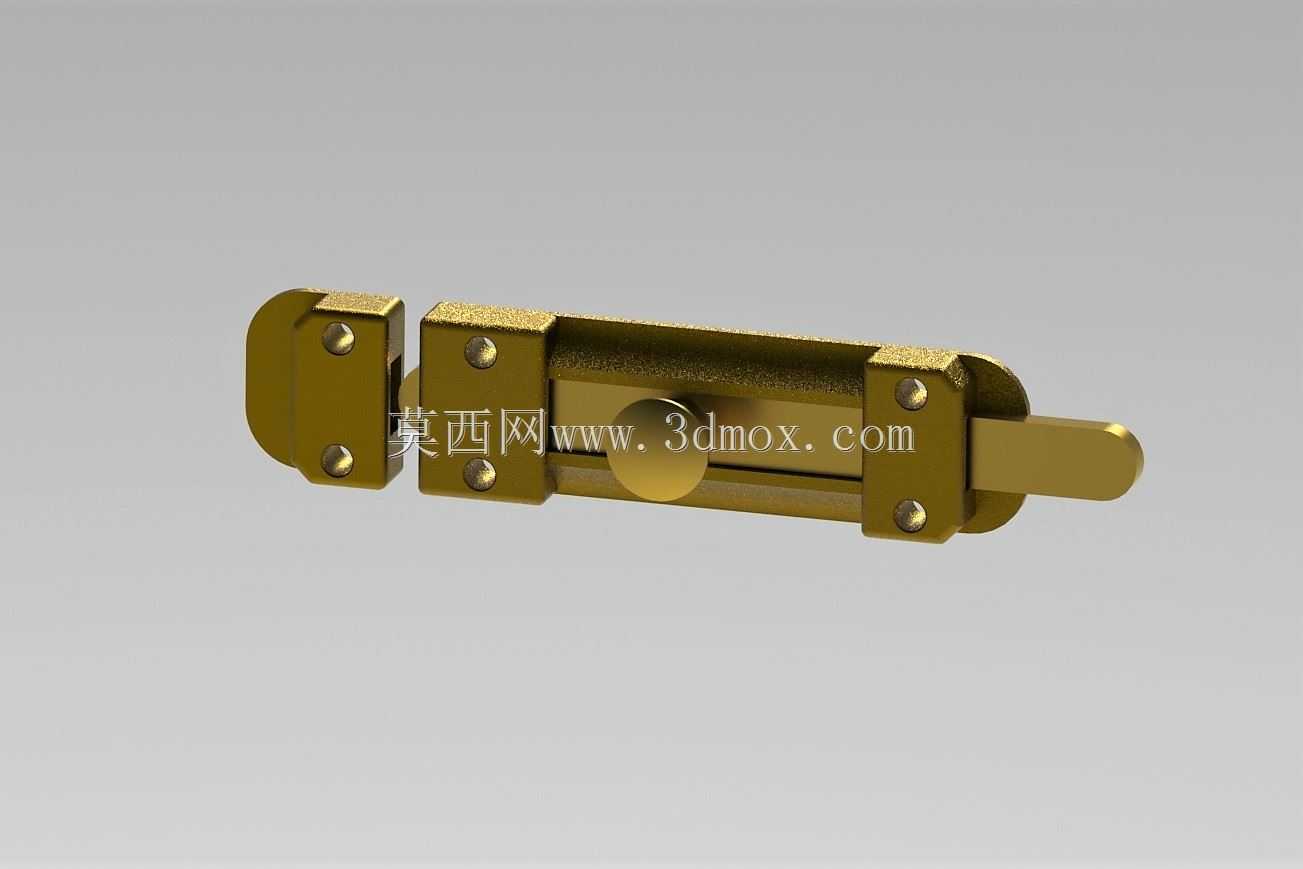

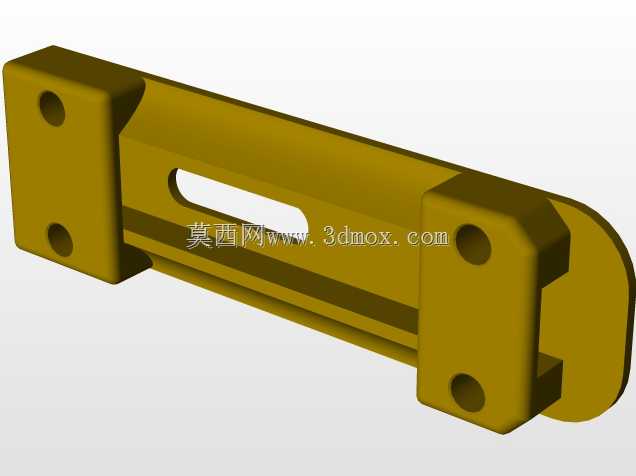

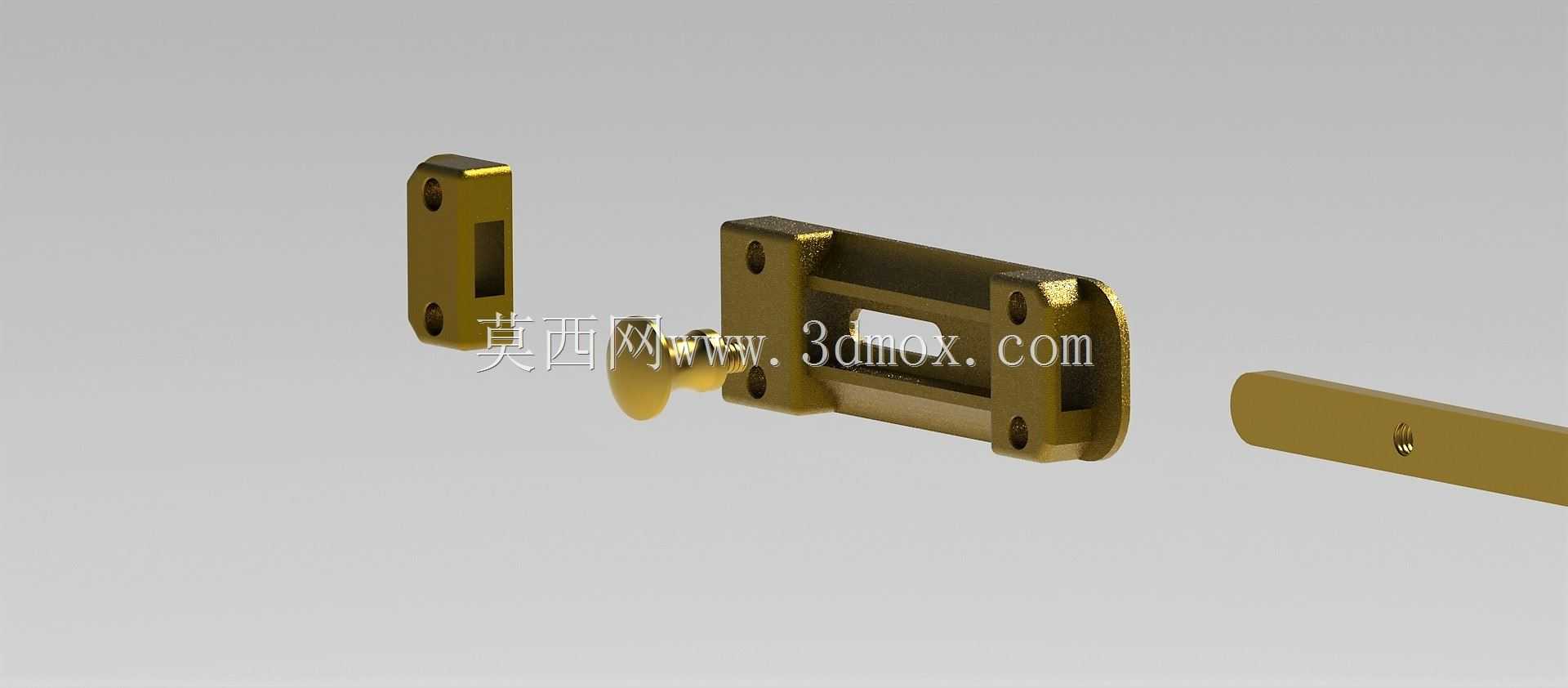

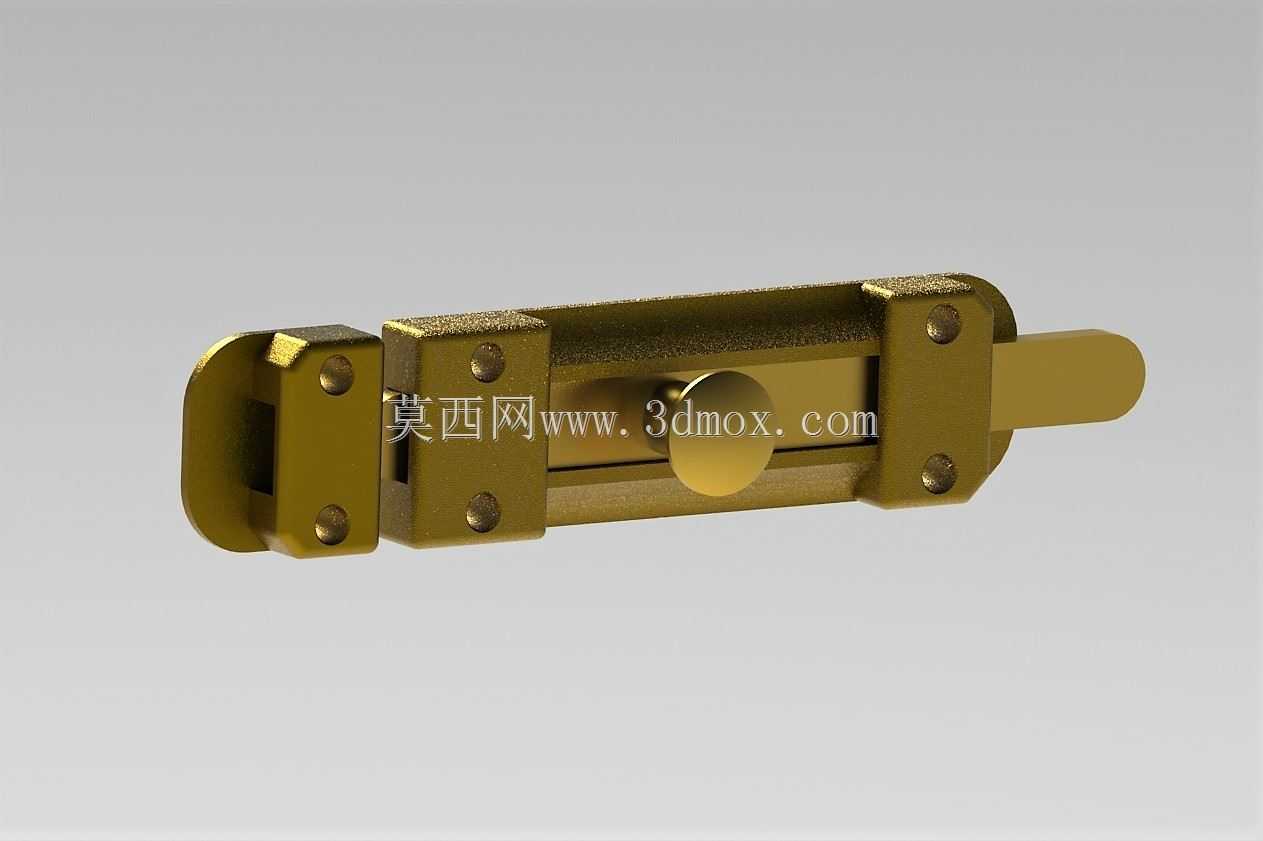

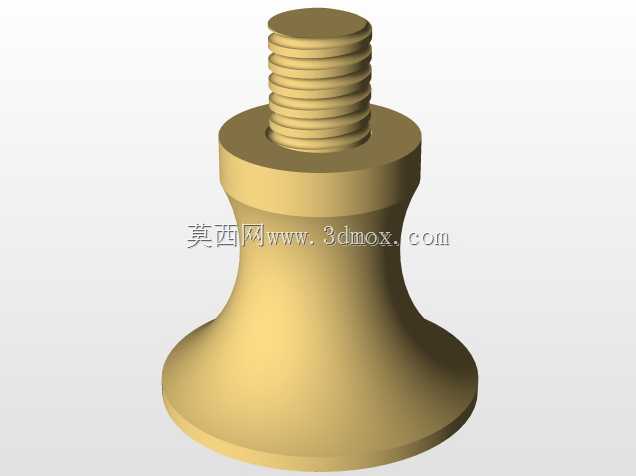

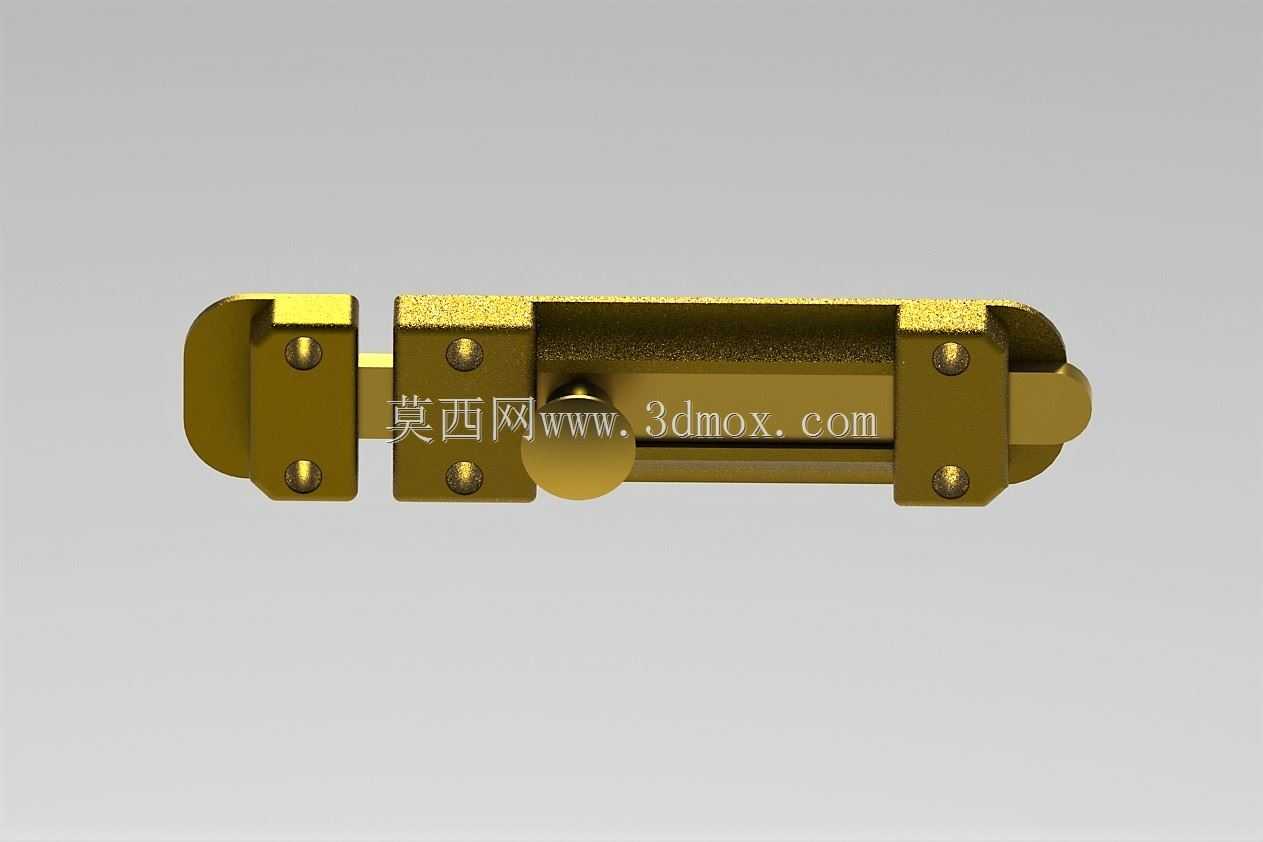

日常民用场景里，这类插销式锁扣常被用在室内木门、储物柜门、小型设备检修舱门的内侧，作为手动锁止构件实现门扇与门框的相对固定，避免门扇受外力意外开启，相比弹簧式门吸或者磁吸锁具，纯机械插销的锁止可靠性更强，不会因为长期使用出现磁力衰减或者弹簧疲劳失效的问题，在无供电、潮湿或者多粉尘的储物间、户外工具柜场景下适配性更好。从结构组成来看，整套锁扣分为四个独立构件，分别是固定在活动扇上的插销座、可沿座体滑槽直线滑移的锁舌、固定在门框侧的锁舌扣盒、以及用于驱动锁舌滑移的拨钮，所有构件之间没有额外的弹性零件，完全依靠手动拨动力实现锁舌的伸出与收回，锁舌伸出后插入扣盒的限位槽内，可承受垂直于门扇方向的一定外力冲击，不会出现轻易脱开的情况。设计过程中首先要确定安装边界，锁扣整体采用扁平式长条布局，安装面完全贴合门扇与门框的平整表面，所有固定孔位都做了沉头设计，安装后螺丝头部不会突出构件表面，避免剐蹭过往人员或者存放的物品；插销座的滑槽采用双侧限位结构，锁舌两侧与滑槽的配合间隙控制在0.1mm到0.15mm之间，既保证锁舌滑移过程顺畅无卡滞，又不会因为间隙过大出现锁舌晃动、锁止对位不准的问题。材质选用黄铜作为加工原料，一方面黄铜本身的自润滑特性较好，长期反复滑移使用不需要额外添加润滑油脂，不会出现锈迹卡滞的问题，另一方面黄铜的金属质感较强，安装在原木色或者深色木门上的视觉协调性更好，不需要额外做表面喷涂处理，加工完成后只需要做简单的去毛刺抛光即可使用。锁舌的行程设计需要匹配扣盒的深度，伸出状态下锁舌进入扣盒的长度不小于10mm，保证锁止状态下有足够的咬合深度，即使门扇受外力出现轻微形变，也不会出现锁舌从扣盒中脱出的情况；拨钮的位置设置在锁舌中部，人手拨动时的施力方向与锁舌滑移方向完全平行，拨钮表面做了圆弧滚花处理，增大手指接触时的摩擦力，即使手上沾有少量水渍或者灰尘也能轻松拨动。安装时需要注意两个固定座的对位精度，门扇侧的插销座与门框侧的扣盒需要保持在同一水平高度，高度偏差超过1mm就可能出现锁舌无法顺利插入扣盒的问题，因此在设计安装孔位时，将每个固定座的两个安装孔做了长圆孔设计，允许安装时有±1mm的位置调整量，降低现场安装的对位难度，不需要极高的打孔精度就能完成装配。这类纯机械结构的锁扣没有复杂的内部零件，日常使用过程中几乎不需要维护，即使出现滑槽内积尘的情况，只需要用干毛刷清理即可恢复正常滑移功能，相比带复杂锁芯的锁具，故障率极低，非常适合用在不需要高防盗等级、只需要实现简单门扇锁止的场景，比如家庭卫生间门、阳台储物柜门、车间工具存放柜门、户外配电箱的 secondary 锁止位等。在建模练习过程中，可以重点关注几个配合关系的处理：首先是锁舌与插销座滑槽的间隙配合，要在装配体里正确添加同轴与滑移配合，模拟真实的滑动行程；其次是拨钮与锁舌的固定连接关系，要保证拨钮拨动时锁舌同步移动，不会出现相对转动；最后是两个固定座的安装基准对齐，模拟实际安装时的对位关系，添加运动仿真时可以给锁舌添加直线马达，模拟手动拨动时的运动速度，检查整个行程中是否存在零件干涉的问题，尤其是锁舌伸出到最大行程时，锁舌尾部不能从插销座中脱出，收回状态下锁舌前端不能突出插销座的端面，避免关门时锁舌撞击门框。
