工业商用洗衣机组装结构三维设计

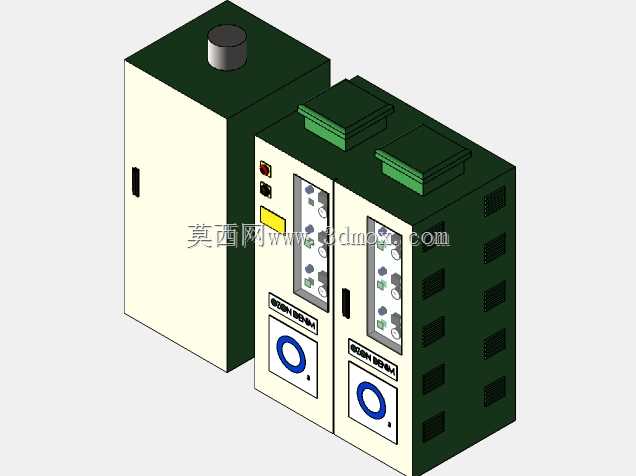

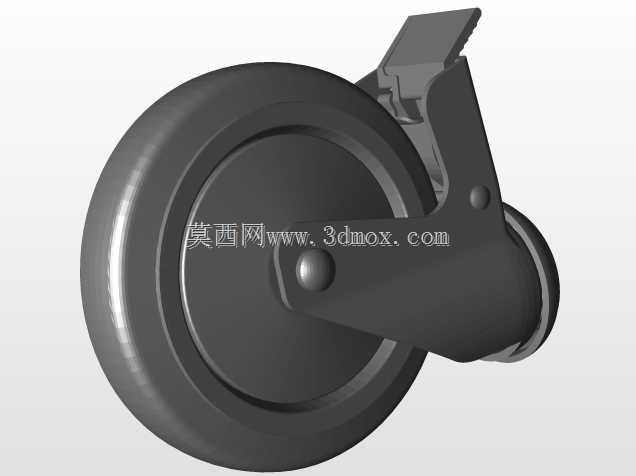

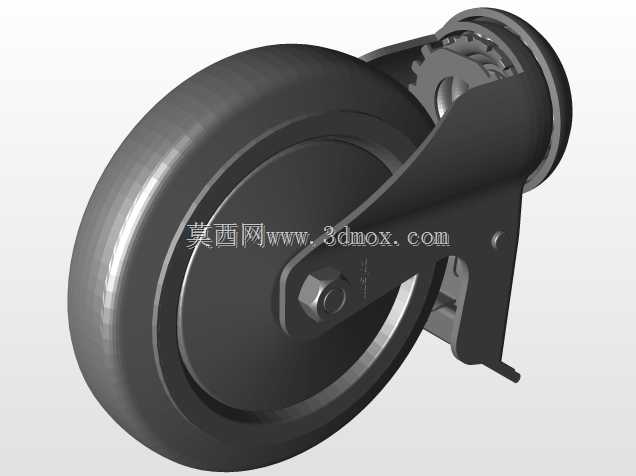

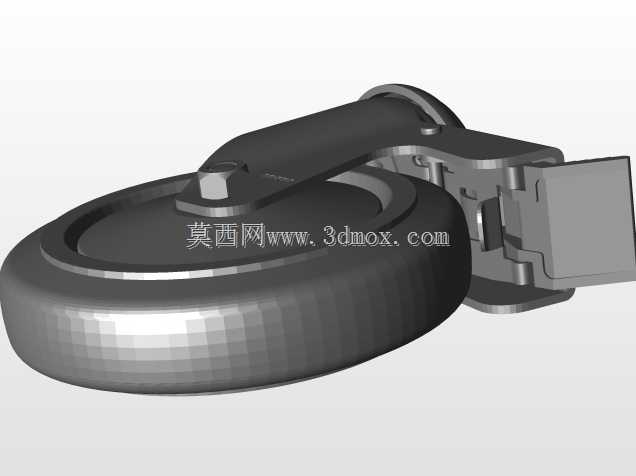

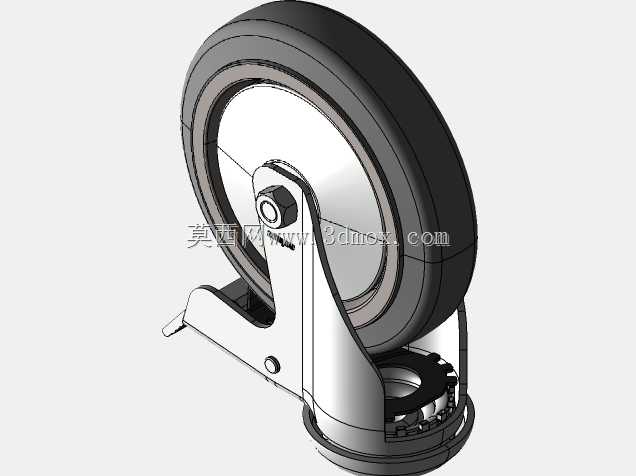

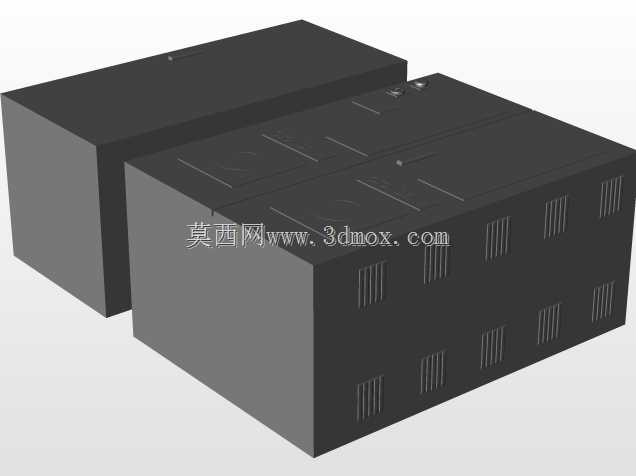

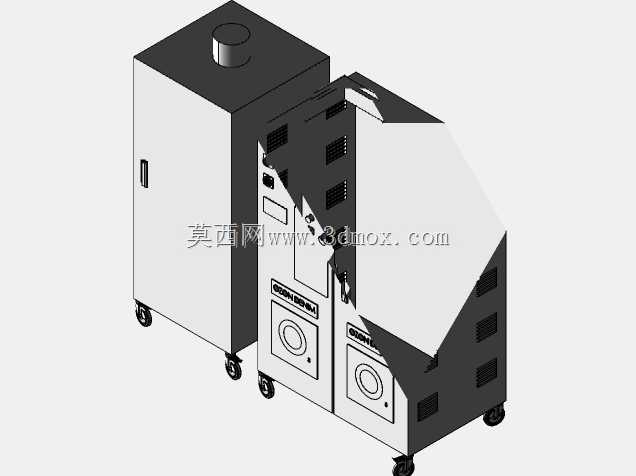

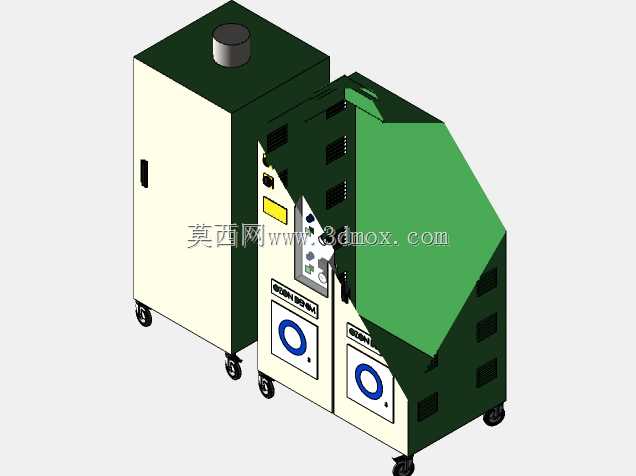

这套三维结构对应的是商用场景下的组合式工业洗衣设备，主要面向酒店布草洗涤车间、大型工矿企业员工洗衣房、连锁中央洗涤工厂这类需要连续处理大批量织物的作业场景，区别于家用单桶洗衣设备，该组合式结构将不同功能的洗涤单元做了集成式排布，能在有限的车间占地内完成多批次织物的连续洗涤、预处理相关工序。从实际使用逻辑出发，设备的三个独立柜体分别承担不同功能，左侧独立高柜可作为储水加热单元或者洗涤剂自动投放集成舱，右侧两个并排的矮柜是核心洗涤作业舱，每个舱体可独立运行，处理不同材质、不同脏污程度的织物，避免不同批次布草交叉混洗的问题。设计阶段首先考虑的是车间内的移动与定位需求，所有柜体底部都配置了重载型脚轮，单轮承重匹配单柜满水满载后的总重量，脚轮带刹车锁定结构，设备推入安装位后踩下刹车即可完成位置固定，不需要额外打膨胀螺栓做地面固定，方便后期车间调整布局时移位。柜体的外形尺寸做了适配常规车间门洞的优化，单柜宽度控制在800mm以内，整体组合后的总长度不超过2.4米，高度最高处不超过1.9米，能顺利通过宽度900mm、高度2米的标准车间通道门，不需要在进场时拆解柜体结构。柜体外壳采用拼接式钣金结构，绿色覆盖区域为设备的电气与管路检修侧，板件上预留的方形开孔是散热通风口，同时也是内部电气元件的检修快拆口，不需要完全拆解侧板就能完成常规的线路检查、元件更换作业；灰色面板侧是设备的操作面，每个舱体正面都预留了观察窗、操作按钮安装位以及舱门开合的安装空间，舱门采用侧开式结构，铰链承重匹配满载时舱门的受力，避免长期开合出现下垂变形。顶部的凸起结构分别对应不同功能，左侧高柜顶部的圆柱结构是排气口，用于排出舱内加热产生的水蒸气，避免柜体内压力过高；右侧两个矮柜顶部的方形凸起是投料口或者舱门的上部结构，方便投放待洗涤织物或者添加专用洗涤助剂。设计时还考虑了管线的集成排布，三个柜体相邻的侧板上都预留了管线过孔，水电管路可以在柜体之间内部连通，不需要在车间地面明走管线，减少车间内的管线磕碰风险，也方便日常清洁地面时不会被管线阻碍。柜体的框架采用方管焊接作为内部承力骨架，外部钣金件通过螺栓固定在骨架上，所有承力部位都做了加强筋处理，尤其是洗涤舱底部，因为满水状态下重量较大，骨架底部额外增加了横向承重梁，避免长期满载出现底板变形。操作面板的安装位做了内凹设计，避免车间内搬运物料时磕碰损坏操作元件，观察窗采用耐高温透明材质，能在设备运行时直接观察内部织物的洗涤状态，不需要打开舱门中断作业。设备的安装边界需要预留足够的操作与检修空间，操作面一侧需要预留至少1.2米的通道宽度，方便操作人员开合舱门、投放取走织物；检修侧需要预留至少0.8米的空间，方便检修人员打开侧板开展维护作业；设备顶部需要预留至少0.3米的空间，方便排气管道的连接以及顶部元件的检修，不能紧贴车间天花板安装。从结构建模的细节来看，所有板件的折弯圆角、螺栓安装孔位、脚轮的安装接口都做了1:1的还原，装配时的干涉检查已经在建模阶段完成，比如舱门开合时不会和相邻柜体、地面凸起物产生碰撞，管线过孔的位置避开了内部骨架的承力梁，不会降低框架的结构强度。这类组合式洗涤设备相比独立单台设备，优势在于占地面积更小，管线集成度更高，操作人员不需要在多台分散设备之间长距离走动，单人即可同时操作多台洗涤舱，提升车间的人工作业效率，同时统一的外观设计也能让车间布局更规整，符合工业生产现场的5S管理要求。建模时还考虑了钣金件的加工工艺，所有折弯边的尺寸都符合常规钣金加工的折弯刀距要求，没有出现无法加工的过小折弯边或者特殊角度，下料时可以直接套用常规的钣金加工参数，不需要额外定制特殊刀具，降低生产加工的成本与周期。
