带几何公差标注的拉杆式标准气缸三维设计

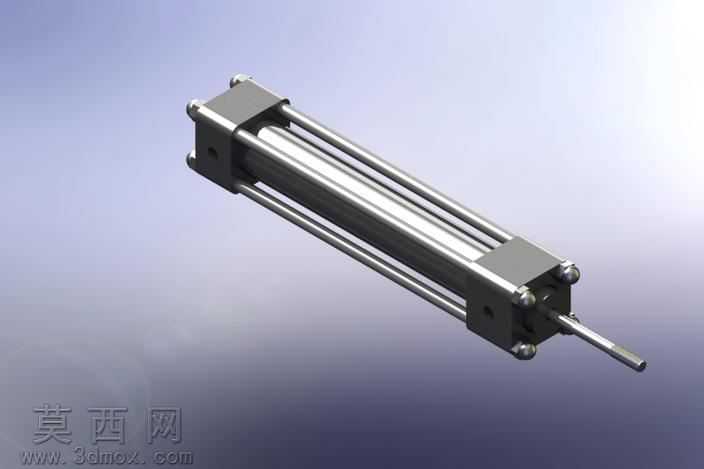

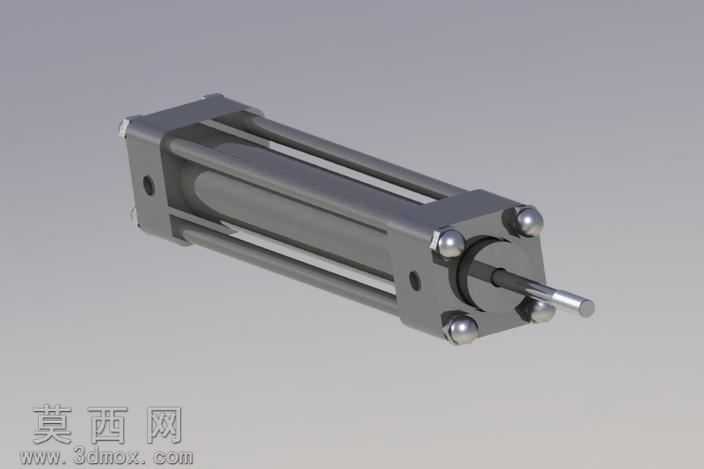

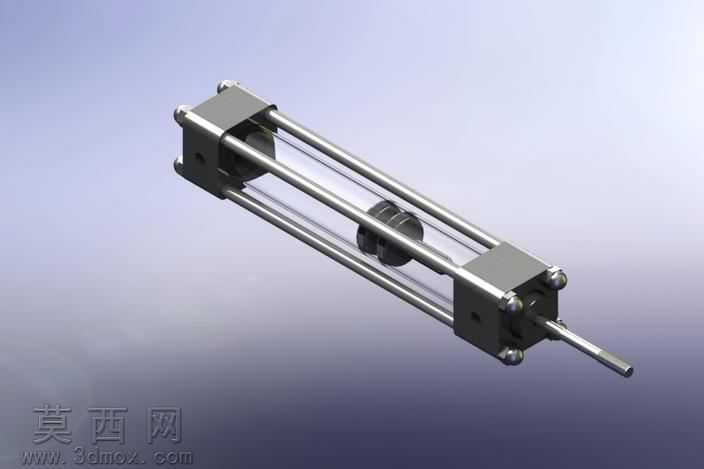

本作品为拉杆式标准气缸的三维参数化设计模型，建模过程严格遵循气动元件通用设计规范，以SolidWorks为核心建模工具完成全参数化特征构建，从整体结构拆解来看，模型完整还原了拉杆式气缸的全部核心组成部件：包含带安装定位孔的前端盖、后端盖、四根贯穿前后端盖的承力拉杆、表面做硬质阳极氧化质感处理的铝合金缸筒、内置的活塞组件、伸出端的镀铬活塞杆、端盖处的缓冲密封结构以及活塞杆端的防尘密封件，每一处结构特征都对应实际加工的工艺要求，没有冗余的无效建模特征。建模阶段采用自底向上的装配设计思路，先单独完成每个零件的精准建模：缸筒部分通过拉伸凸台构建基体后，对内壁做镜面质感的材质参数调整，模拟实际珩磨加工后的光滑内壁效果；前后端盖采用灰铸铁质感的材质参数，对安装孔、密封槽、拉杆穿孔等特征做精准的尺寸约束，保证各孔位的同轴度、位置度符合几何公差要求；活塞杆采用抛光镀铬金属材质，对杆身表面做高光反射参数调整，还原镀铬件的金属光泽，同时对活塞杆与活塞连接的轴肩、伸出端的外螺纹特征做精细化建模，保证装配时的配合精度符合设计要求；四根承力拉杆采用高强度合金钢材质，对两端的外螺纹、杆身的光轴部分做特征区分，装配时通过同轴度、平行度配合约束，保证四根拉杆受力均匀，不会出现装配偏斜的问题。渲染阶段采用工作室级光照环境，添加柔和的环境反射效果，对金属部件的粗糙度、反射率参数做反复调试，让缸筒的哑光铝合金质感、端盖的铸铁磨砂质感、活塞杆的亮面镀铬质感形成清晰的材质层次，同时对密封件采用黑色丁腈橡胶材质，调整材质的漫反射参数还原橡胶的哑光质感。模型设计过程中重点标注了各关键配合面的几何公差要求，包括缸筒内壁的圆柱度公差、活塞杆的同轴度公差、端盖安装面的平面度公差、拉杆安装孔的位置度公差，所有公差取值都符合气动气缸的行业设计标准，能够直接用于生产加工的尺寸参考，装配完成后还做了全局干涉检查，验证活塞在全行程运动过程中不会与缸筒、端盖发生运动干涉，保证模型的运动逻辑符合实际气缸的工作原理，可用于气动系统原理演示、工装夹具设计选型参考、自动化设备虚拟装配等场景。
