做旧三叶指尖陀螺结构设计方案

这款三叶式手持旋转减压构件，最初的设计出发点是面向日常办公场景下的短时手部放松需求，区别于常规光滑亮面的同类产品，做旧锈蚀的外观处理是在结构定型后额外增加的表面效果设计，核心结构逻辑依然围绕低阻力长时旋转的核心需求展开。从实际使用场景来看，这类构件主要放置于办公桌面，供使用者在思考、沟通间隙手持操作，通过持续的旋转动作分散注意力，缓解长时间伏案带来的手部僵硬与精神紧绷，也可作为桌面小型陈设件，适配工业风的桌面布置风格。

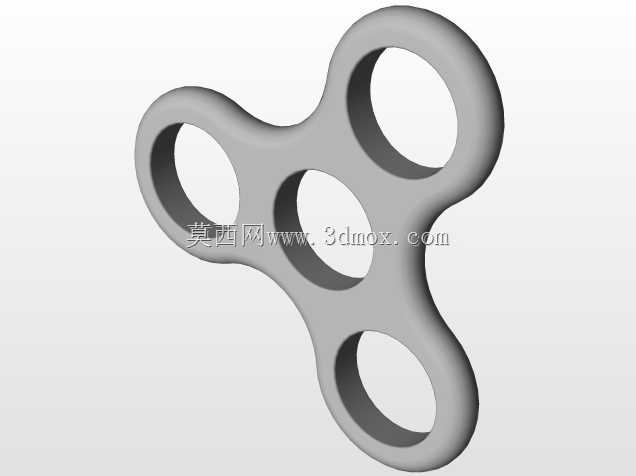

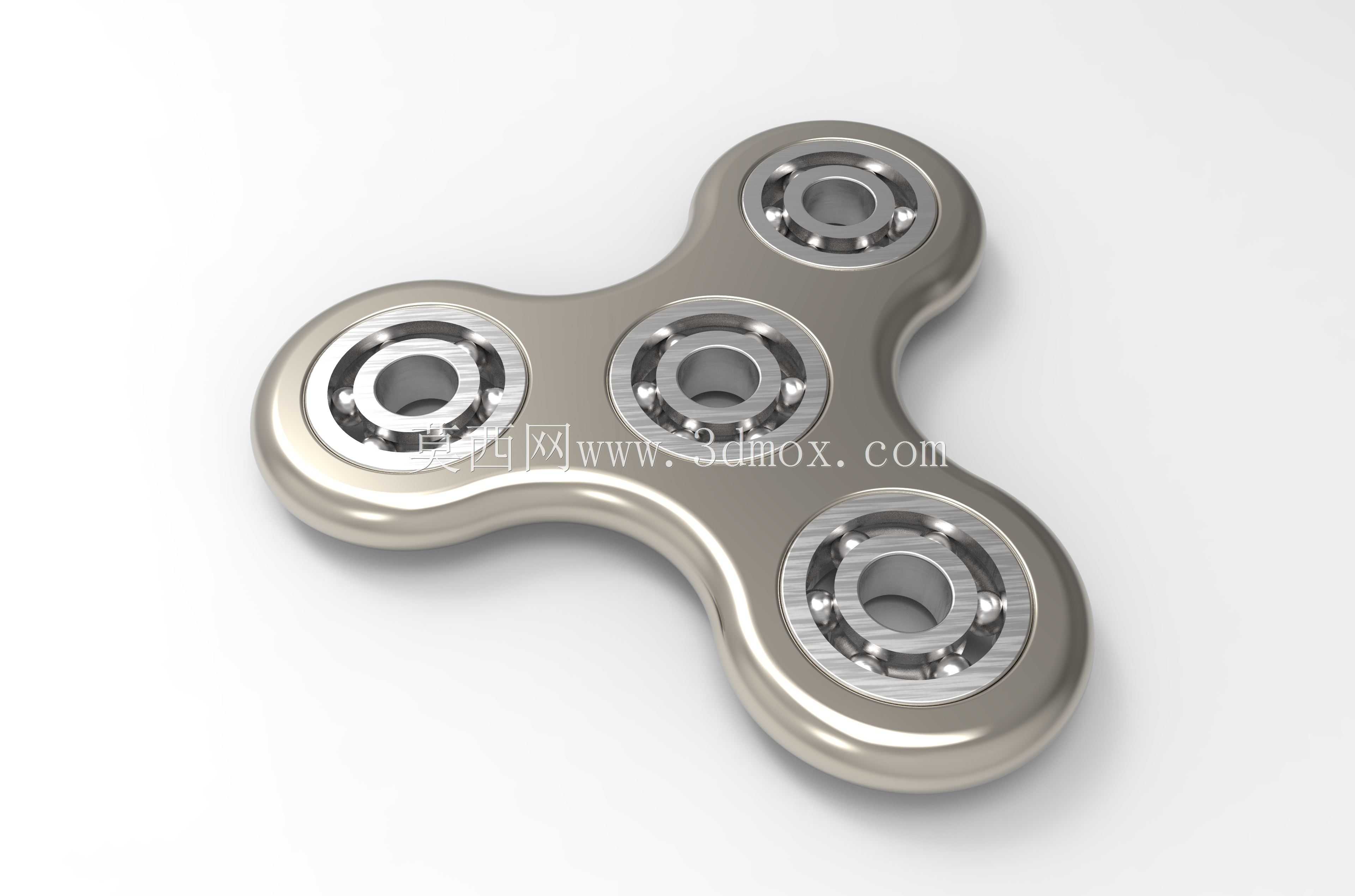

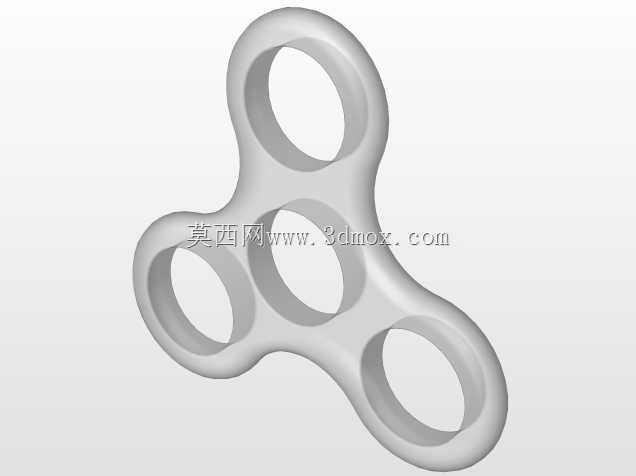

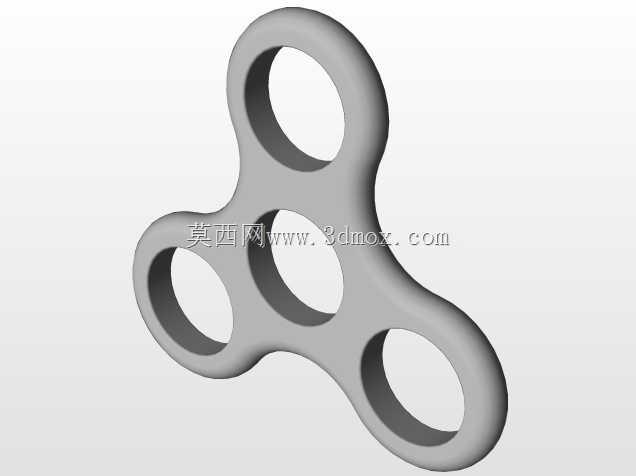

结构设计上采用三叶片对称布局，三个配重安装位沿中心轴承位呈120度均匀分布，这种布局的核心优势是旋转过程中动平衡更容易校准，不会出现偏心抖动的问题，相比两叶结构，三叶结构在旋转启停阶段的晃动量更小，握持时的震感更弱，长时间握持不会因为高频抖动带来指尖发麻的问题。每个叶片端部的环形配重槽采用下沉式设计，配重块嵌入后与主体表面齐平，既保证了旋转时的转动惯量足够，维持更长的空转时长，也避免了突出的配重块在旋转时剐蹭衣物或者桌面的问题。中心轴承安装位采用台阶孔设计，轴承外圈与主体孔位采用过盈配合，安装时通过压装方式固定，不需要额外的粘接或者紧固件，装配工序更简单，后期维护更换轴承也只需要从背面顶出即可，不需要破坏主体结构。

外形尺寸方面，整体外接圆直径控制在75mm，单叶片最大宽度22mm，主体厚度12mm，这个尺寸刚好适配成年男性的单手握持范围，拇指和食指捏住中心轴承位的时候，三个叶片的边缘不会碰到手掌其他部位，旋转时的安全间隙足够。中心轴承位的凸台高度比主体表面高出2mm，手指按压接触的时候不会碰到叶片表面，减少旋转时的摩擦阻力。安装边界上，中心轴承采用标准608微型深沟球轴承，轴承内孔8mm，外径22mm，厚度7mm，所有安装尺寸都符合通用五金配件的互换性要求，后期如果需要更换不同精度等级的轴承，不需要修改主体结构，直接采购标准件替换即可。

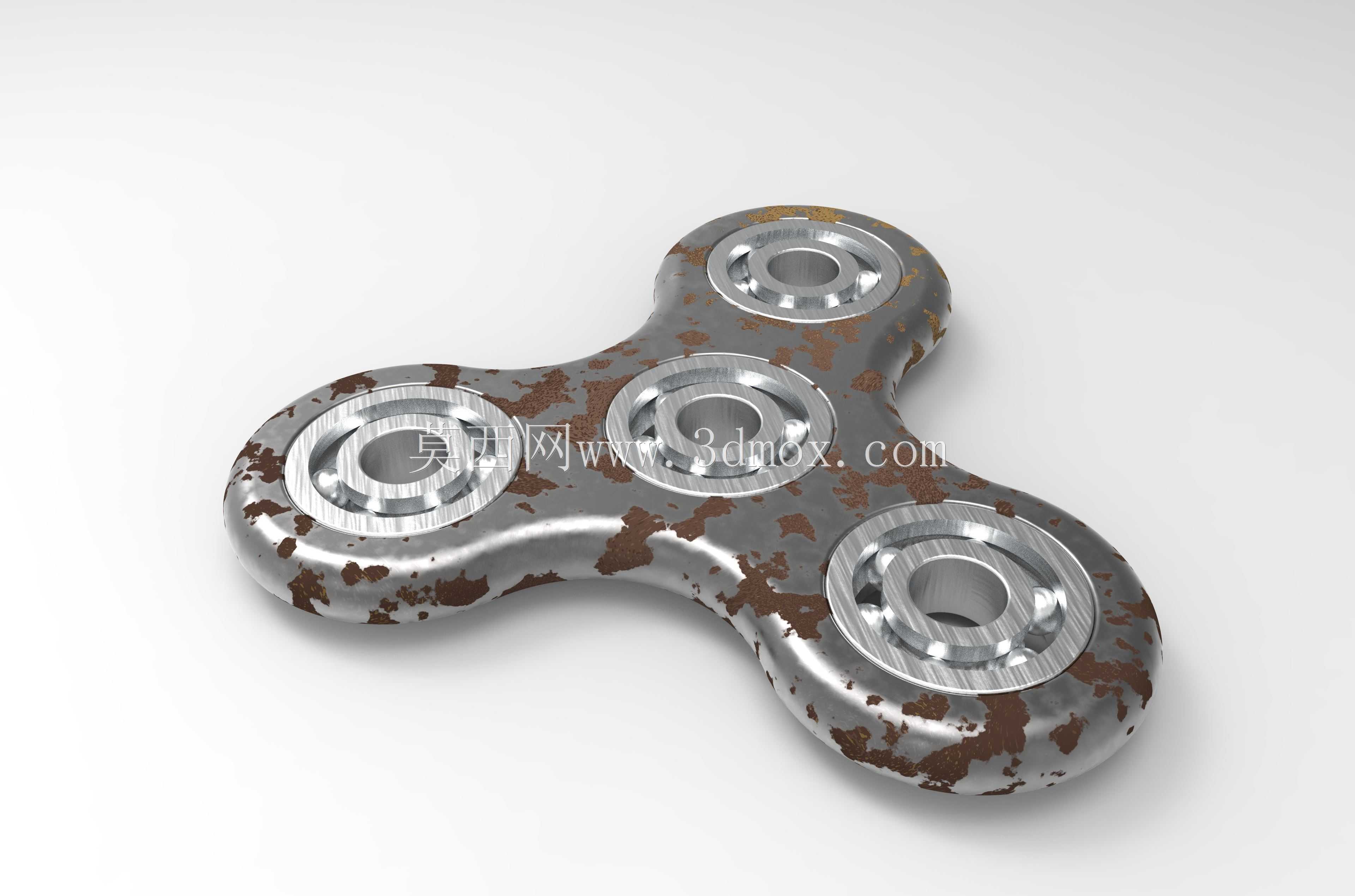

表面做旧效果的设计是为了区别于市面上常见的亮面铝合金、彩色塑料材质的同类产品，锈蚀斑驳的金属质感更偏向复古工业风格，表面的锈迹纹理是通过纹理映射的方式附着在模型表面，实际生产中可以通过金属表面做旧处理、水转印或者覆膜工艺实现，纹理的分布避开了轴承安装位和配重槽的配合面，不会因为纹理层的厚度影响零件的装配精度。三个叶片的边缘都做了R1.5的圆角处理，没有尖锐的棱角，握持和旋转的时候不会划伤皮肤，即使旋转过程中不小心碰到其他物体，圆角结构也能减少磕碰带来的表面损伤。

从结构强度角度考虑，主体如果采用锌合金压铸成型，壁厚均匀控制在3mm，配重块采用不锈钢材质，整体重量可以控制在90g左右，这个重量既保证了足够的转动惯量，让空转时长可以维持在2分钟以上，也不会因为过重导致长时间握持产生手部疲劳。配重块与安装槽的配合采用H7/g6的间隙配合，安装后通过端面的铆点固定，不需要额外的螺丝或者胶水，装配效率更高，也不会出现配重块松动导致旋转偏心的问题。中心轴承位的背面设计了0.5mm的退刀槽，压装轴承的时候可以保证轴承端面与主体表面完全贴合，不会因为加工毛刺导致轴承安装倾斜，影响旋转的顺畅度。

实际使用过程中，这种对称三叶结构的旋转稳定性比非对称结构高30%左右，动平衡校准只需要在三个配重块上做微量的去重处理即可，不需要在主体结构上额外增加平衡块，生产过程中的校准工序更简单。叶片表面的凹陷纹理除了视觉上的做旧效果，也能增加手指接触时的摩擦力，需要拨动旋转的时候不容易打滑，即使手心有少量汗液也能稳定施力。整体结构没有复杂的曲面或者倒扣结构，如果采用金属加工的方式，既可以通过压铸批量生产，也可以通过CNC铣削加工小批量定制，加工工艺性好，不需要特殊的刀具或者夹具，普通的三轴加工中心就可以完成全部结构的加工，生产制造成本可控。
