户外道路照明用LED路灯头结构设计

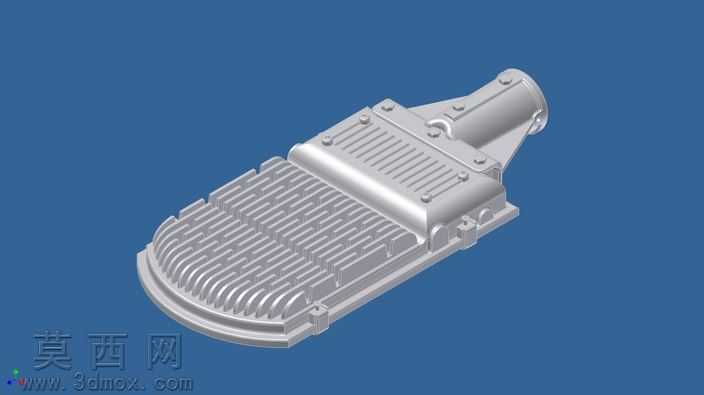

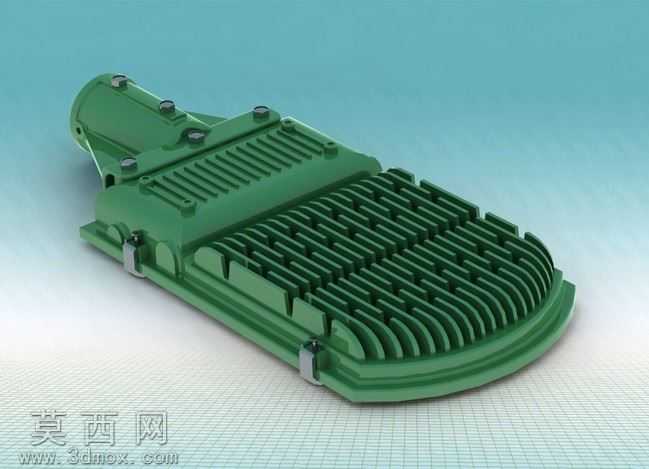

本作品为户外道路照明使用的LED路灯头三维建模设计，建模过程围绕户外灯具的实际使用需求展开，首先基于道路照明的配光要求确定灯头的整体轮廓尺寸，采用前宽后窄的流线型壳体造型，既可以降低户外使用时的风阻，也能适配内部LED光源模组、驱动电源的排布空间。建模阶段优先构建壳体的基础曲面，通过拉伸、放样、布尔运算等操作完成主体外壳的形态塑造，针对壳体表面的散热鳍片结构，采用阵列特征快速生成等距排布的弧形鳍片，鳍片的厚度、间距均参考压铸铝件的工艺要求设置，保证后续开模生产时的成型可行性，同时最大化散热接触面积，保障LED光源工作时的热量能够快速导出。壳体上的固定卡扣、安装转轴、螺丝孔位均按照实际装配尺寸进行1:1建模，后端的灯杆连接座设计有适配不同管径的安装接口，预留了防水胶圈的安装槽位，满足户外灯具的IP防护等级要求。材质设置阶段，主体外壳赋予哑光深绿色压铸铝合金材质，还原户外灯具常用的喷塑表面处理效果，金属固定件赋予不锈钢金属材质，调整材质的粗糙度、反射参数，让渲染效果更贴近真实产品的质感。渲染环节采用柔和的渐变背景，搭配均匀的环境光与主光源，突出壳体的曲面弧度与散热鳍片的层次结构，清晰展现产品的外观细节与结构特征。设计过程中充分考虑产品的装配逻辑，所有部件的配合间隙均按照五金压铸件的公差标准预留，既保证各部件可以顺利组装，也避免间隙过大影响防水防尘性能，整体结构紧凑合理，兼顾散热性能、结构强度与外观美观度，可直接用于产品开模前的结构验证、装配干涉检查以及产品宣传渲染图制作。
