英菲尼迪品牌汽车标识立体结构设计

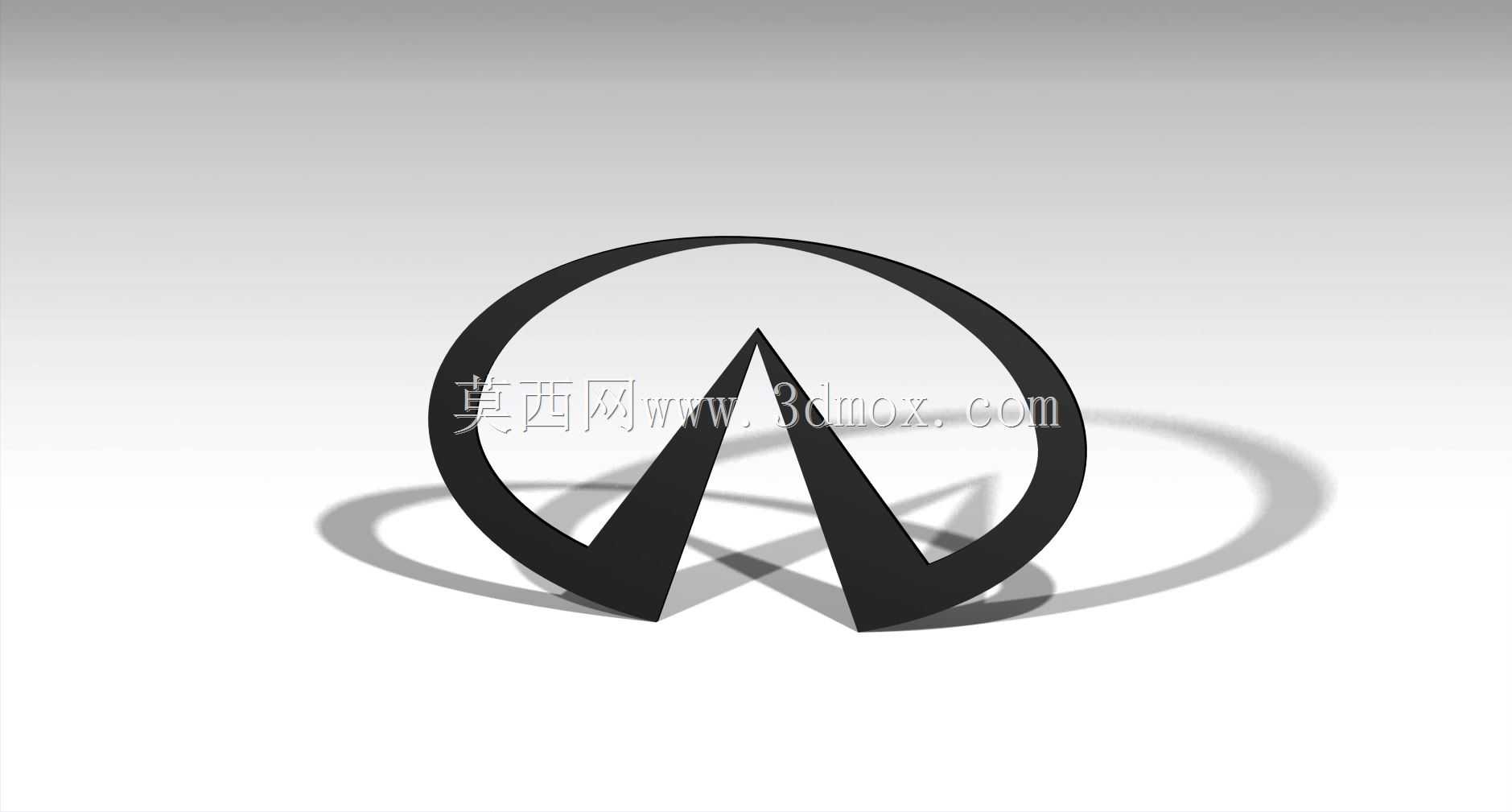

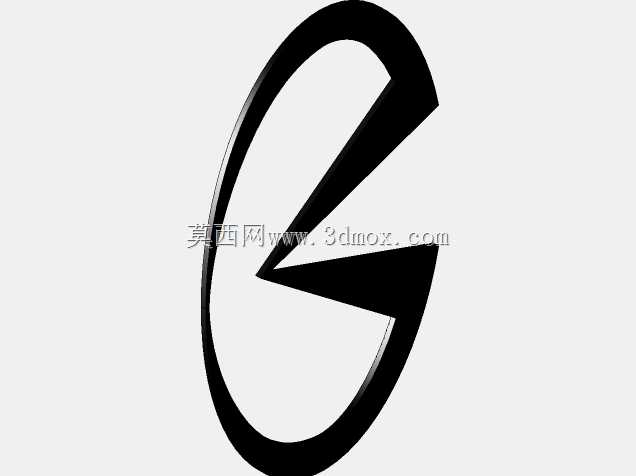

汽车品牌标识作为整车外观视觉识别系统的核心部件，其安装位置覆盖车头进气格栅中央、车尾行李箱盖中央、方向盘中央、轮毂中心盖等多个关键视觉点位，不同安装点位对标识的结构强度、安装固定方式、曲面贴合度都有差异化的工程要求。这款英菲尼迪品牌标识的三维结构设计，完全遵循品牌官方视觉规范的椭圆外轮廓与内部双尖顶造型比例，整体采用对称式布局，外轮廓为闭合的类椭圆环形结构，内部为两个向上收窄汇聚的三角支撑结构，两个结构之间预留均匀的镂空间隙，既保证了标识的视觉辨识度，也兼顾了不同安装场景下的结构需求。从实际装车应用场景来看，车头位置的标识需要长期承受高速行驶带来的气流冲击、路面飞石击打，以及日晒雨淋带来的老化考验，因此结构设计上在标识背部预留了均匀分布的卡扣安装位与3M胶粘贴平面，卡扣位置与进气格栅的预留安装孔位完全匹配，粘贴平面的平面度公差控制在0.1mm以内，保证粘贴后不会出现翘边、脱落的问题。车尾安装位的标识需要贴合行李箱盖的外曲面，因此标识背部的安装基准面做了与车身曲面完全匹配的弧度设计，安装后标识与车身曲面的缝隙均匀控制在0.5mm以内，不会出现突兀的凸起或缝隙过大的问题。方向盘位置的标识因为处于驾驶舱内部，不需要承受外部环境的侵蚀，但对触感和安全性能有更高要求，因此标识的边缘全部做了R0.3mm的圆角倒钝处理，表面没有尖锐棱角，在安全气囊弹出时不会产生飞溅的尖锐碎片，同时背部预留了与方向盘盖板安装槽匹配的定位柱，安装后不会出现松动、异响的问题。轮毂中心盖位置的标识需要承受车轮高速旋转带来的离心力，以及刹车系统带来的高温烘烤，因此结构设计上在标识与轮毂盖的结合位置做了一圈环形的卡合凸台，安装后凸台完全嵌入轮毂盖的预留卡槽内，即使在200km/h的行驶速度下也不会出现脱落，同时标识的材质选用耐高温的工程塑料，能够承受120℃的持续高温而不变形、褪色。从设计思路层面来看，这款标识的曲面构建全部采用G2连续的曲率过渡，外椭圆环的截面从正面到背部采用渐变的厚度设计，正面视觉边缘厚度为2mm，背部安装位置厚度增加到4mm，既保证了正面视觉的轻薄质感，也保证了背部安装位置的结构强度。内部双尖顶结构的交汇处做了R1mm的圆角过渡，避免应力集中导致的结构断裂，两个尖顶结构的倾斜角度完全对称，与外椭圆环的连接位置做了加厚的加强筋设计，加强筋厚度为1.5mm，从连接位置一直延伸到尖顶的三分之二高度处，有效提升了整体结构的抗冲击性能。外形尺寸方面，这款标识按照装车常用的规格进行设计，车头款标识的外轮廓长轴尺寸为120mm，短轴尺寸为85mm，整体厚度为8mm，安装边界完全覆盖主流中型SUV、轿车的进气格栅安装位尺寸，不需要额外修改格栅结构即可直接安装；车尾款标识的外轮廓长轴尺寸为90mm，短轴尺寸为65mm，整体厚度为6mm，背部曲面弧度与主流车型的行李箱盖曲面曲率匹配；方向盘款标识的外轮廓长轴尺寸为45mm，短轴尺寸为32mm，整体厚度为3mm，适配绝大多数车型的方向盘盖板安装槽；轮毂盖款标识的外轮廓直径为55mm，整体厚度为2.5mm，适配市面上绝大多数乘用车的轮毂中心盖尺寸。在细节处理上，标识的正面预留了0.3mm深度的镀铬层安装槽，后期进行表面处理时，镀铬层可以完全嵌入槽内，不会出现边缘起翘、脱落的问题，标识的所有可见表面都做了抛光处理的基准面，保证后续镀铬、喷漆等表面处理工序的附着力与外观质感。对于三维建模从业者来说，这款标识的建模过程可以很好地练习对称曲面构建、曲率连续过渡、安装结构设计等实用技能，建模时需要先绘制准确的外轮廓与内部造型的平面草图，确定好各个部分的比例关系，再通过拉伸、扫掠、倒圆角等特征构建基础实体，之后根据不同安装位置的需求添加背部的安装结构，最后进行曲面的曲率检查与结构的强度校核，确保模型既符合视觉设计要求，也满足实际装车的工程需求。在实际的整车开发流程中，品牌标识的设计需要与车身外饰、内饰的设计同步进行，标识的尺寸、弧度、安装位置都需要与周边部件的设计数据进行匹配校验，避免出现安装干涉、视觉比例不协调等问题，这款标识的三维模型完全按照工程化要求进行构建，所有的安装结构、尺寸公差都符合汽车零部件的设计规范，可以直接用于后续的模具开发、样件制作等环节，不需要进行额外的结构修改。
