宝石网格装饰挂坠造型结构设计

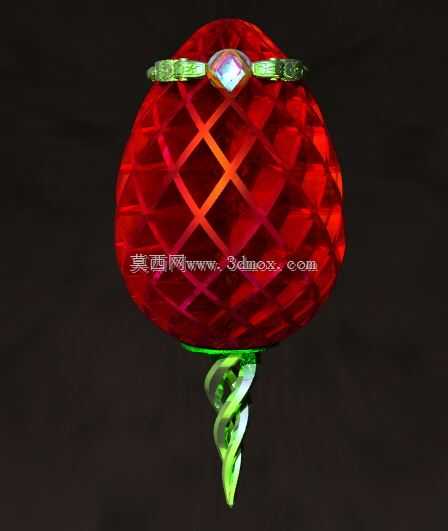

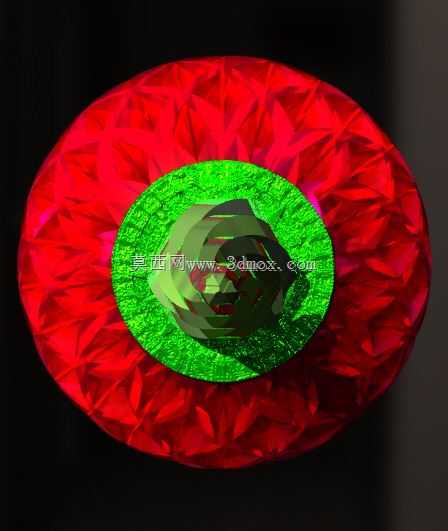

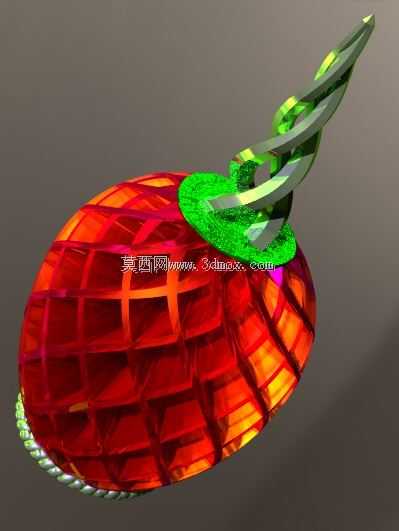

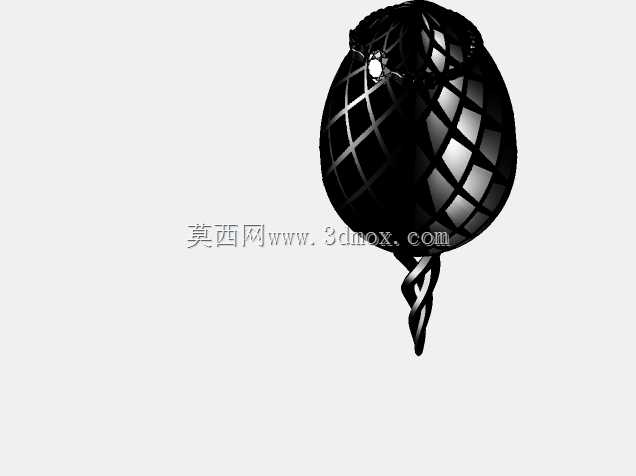

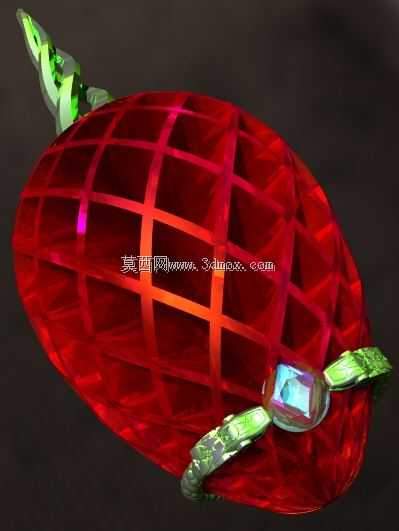

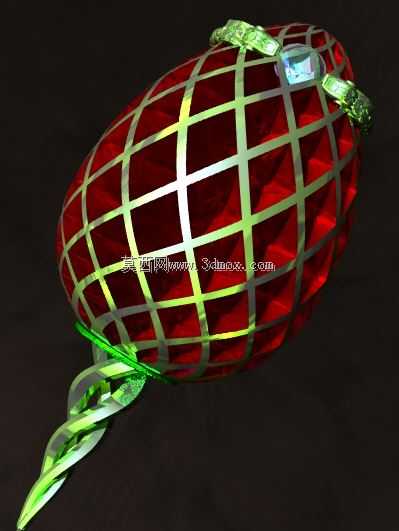

该造型结构针对高端装饰挂饰的应用场景设计，核心适配珠宝展示、文创装饰摆件、定制配饰的实体加工与效果呈现需求，可直接对接珠宝蜡模3D打印、精密铸造的前序建模环节，也可作为产品渲染展示的高精度结构原型使用。从实际功能特性来看，整体采用椭球形主腔体搭配扭纹挂接结构的组合形式，主腔体表面的交叉网格筋条采用等宽等厚设计，筋条交接处做R0.3的圆角过渡，既避免锐边造成的加工应力集中，也能在光线照射下形成均匀的金属反光带，提升整体视觉质感；网格围合的内凹区域对应宝石镶嵌位，每个内凹面采用微弧面设计，可贴合不同切割面的彩宝底面，减少镶嵌时的胶层厚度，提升镶嵌牢固度。顶部的主宝石镶嵌位做下沉0.8mm的台阶结构，台阶侧壁预留0.15mm的卡边量，无需额外镶爪即可实现主石的卡接固定，降低后续镶嵌工序的加工难度。挂接部分采用双股扭纹螺旋结构，扭距设置为12mm，螺旋截面为渐变菱形，从与主腔体连接的根部到挂环末端截面宽度从4mm逐步收窄至2mm，既保证根部与主腔体的连接强度，也避免挂环部分过于厚重影响佩戴或悬挂的平衡感；挂环末端做闭合圆弧处理，圆弧内径设置为6mm，可适配常规挂绳、金属链的穿入需求，无需额外加装连接扣。设计过程中优先考虑了精密铸造的工艺边界，所有结构的最小壁厚设置为0.8mm，避免铸造过程中出现浇不足、冷隔的缺陷；网格筋条之间的镂空间隙最小为3mm，满足失蜡铸造时模壳的涂挂强度要求，防止焙烧过程中模壳断裂。整体外形的长轴尺寸为62mm，短轴最大直径为38mm，挂接部分的总长度为28mm，整体安装悬挂后的总垂度不超过90mm，适配常规吊坠、桌面小摆件的尺寸要求，不会出现尺寸过大导致的佩戴累赘或摆放突兀问题。结构的重心经过校准，主腔体的几何中心与挂接点的垂直投影重合，悬挂状态下不会出现倾斜偏转，保证展示或佩戴时的正面朝向始终稳定。表面分色区域的边界做0.1mm的凸台分界，方便后续电镀分色工序的遮喷处理，减少不同镀层之间的溢色问题；红色填充区域的表面做微磨砂纹理设置，与金属网格的亮面形成质感对比，提升整体层次表现。从结构强度验证角度，主腔体与扭纹挂接的连接位置做了加厚处理，连接过渡处的圆角设置为R2，可承受50N的静态拉力不出现断裂，满足日常佩戴、悬挂展示的强度要求；所有镂空边缘都做了倒钝处理，不会出现锐边划伤衣物或皮肤的问题，符合饰品类产品的安全设计要求。建模过程中所有曲面都做了G2连续处理，没有出现曲面褶皱、接缝错位的问题，可直接导出STL格式用于3D打印，也可拆分不同部件用于后续的工程图输出、加工工艺编排。
