两爪可调式轴承拆卸拉马三维设计

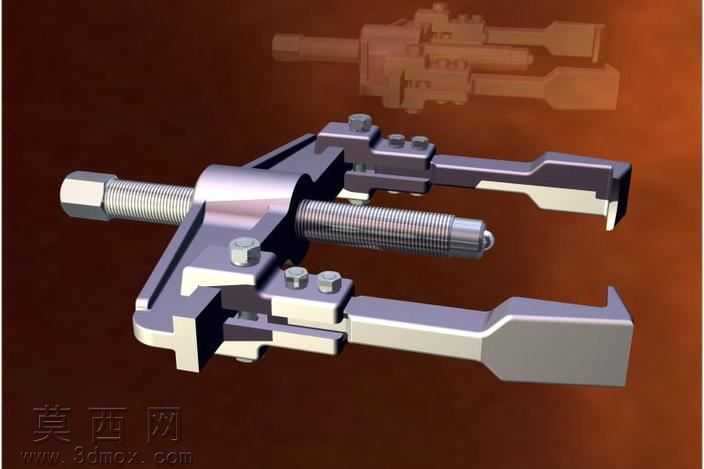

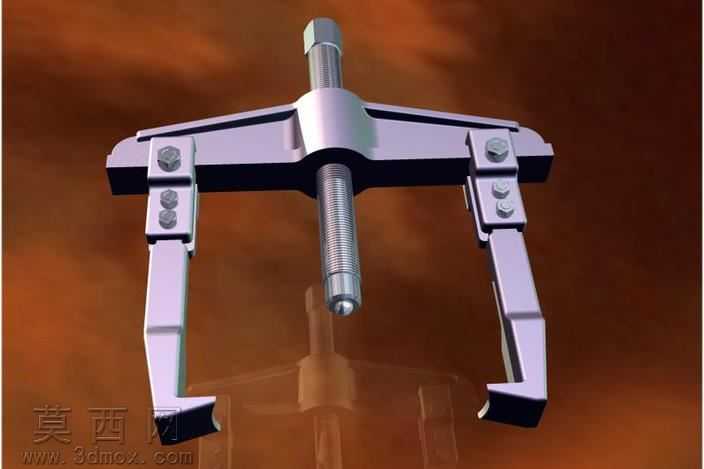

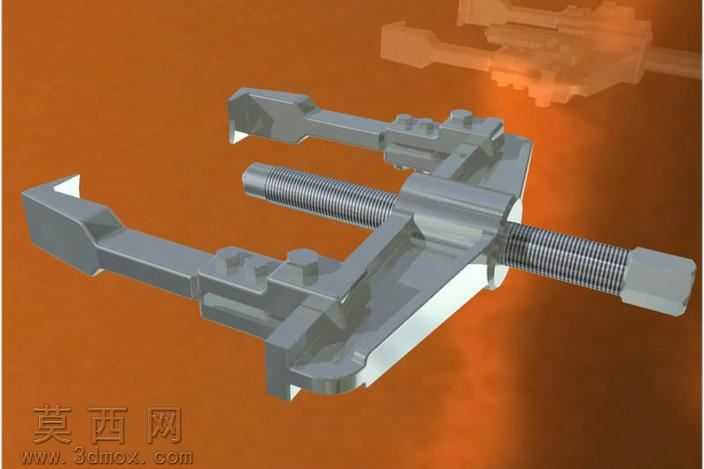

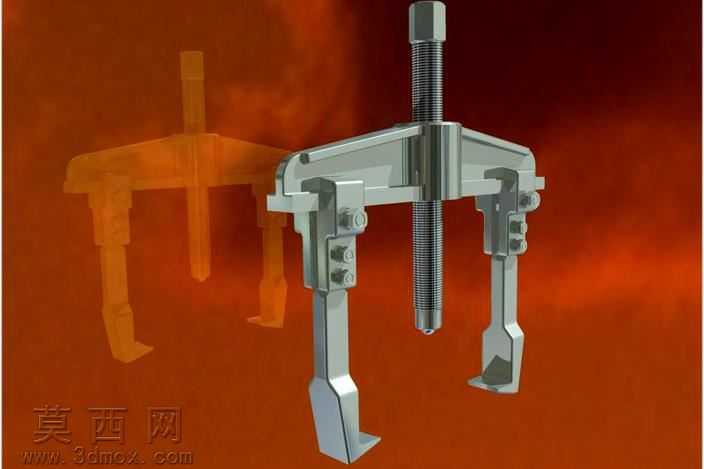

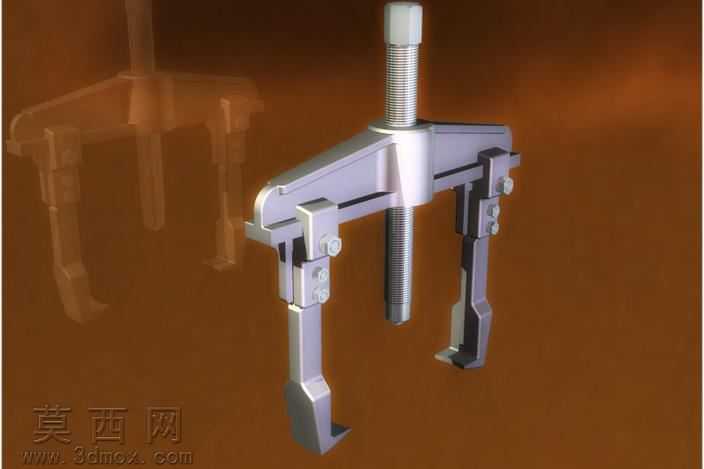

本作品为两爪可调式轴承拆卸拉马的三维数字化模型，建模过程严格遵循机械维修工具的实际功能逻辑与尺寸规范，采用Autodesk Inventor完成全参数化建模，所有零部件均按照实际加工与装配公差要求进行尺寸约束，可直接导出工程图用于生产加工参考。模型整体结构分为中央施压螺杆、横梁主体、可调式卡爪、锁紧调节组件四个核心部分，建模时首先完成中央梯形螺纹螺杆的特征创建，通过螺旋扫掠命令生成标准传动螺纹，保证螺杆旋转施压时的传动精度与力学合理性，螺杆顶端设置六角施力头，匹配实际使用时扳手施力的结构需求，底端做圆弧过渡处理，避免施压时对工件轴端造成压痕损伤。横梁主体采用高强度合金钢的材质设定，建模时通过拉伸、切除命令完成中部螺杆配合螺纹孔、两侧卡爪安装滑槽的特征制作，滑槽内设置多档位调节定位孔，可适配不同直径尺寸的轴承、皮带轮等待拆卸工件，满足多场景维修使用需求。两侧卡爪为分体可调式结构，建模时分别完成卡爪主体、勾头、锁紧螺栓的独立建模后进行虚拟装配，卡爪勾头做加厚与防滑齿处理，保证拉拽拆卸时卡爪不会滑脱，卡爪与横梁的连接部位设置间隙配合约束，可沿横梁滑槽滑动调整跨距，调整到位后通过锁紧螺栓完成位置固定，适配不同规格的拆卸作业。渲染阶段采用金属材质组进行材质赋予，横梁与卡爪主体赋予磨砂合金钢材质，添加轻微的磨损纹理提升真实感，螺杆部分赋予亮面镀锌金属材质，突出螺纹的精密加工质感，背景采用暖棕色渐变环境光，搭配三点布光方案突出模型的结构轮廓与金属反光特性，同时制作半透明虚影效果展示卡爪的可调行程范围，直观呈现产品的调节能力。设计思路围绕维修作业的实际痛点展开，相较于传统固定式拉马，本设计的可调式结构大幅拓展了工具的适用范围，两爪结构相较于三爪拉马更适合空间受限的拆卸场景，卡爪的可更换设计也可针对不同拆卸场景更换不同长度、勾型的卡爪，延长工具的整体使用寿命，所有活动连接部位均在建模时预留了合理的装配间隙，保证实际生产装配后各部件活动顺畅无卡滞，施压过程中受力均匀，不会出现偏载导致的卡爪断裂、工件损伤问题。
