手持式泡沫加热喷枪结构设计

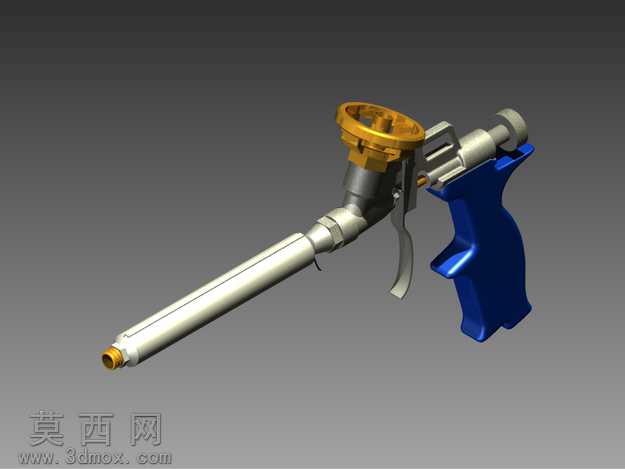

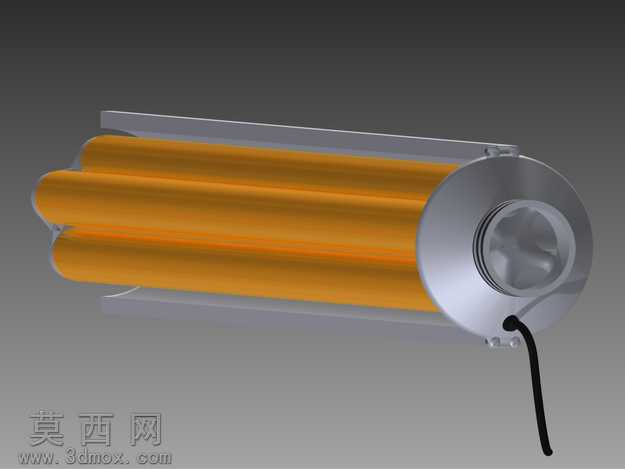

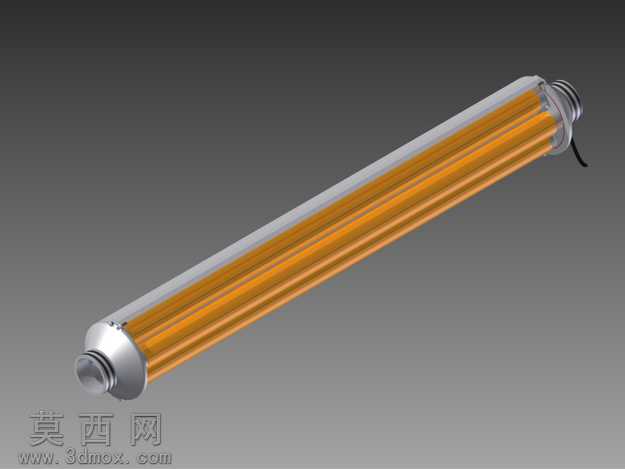

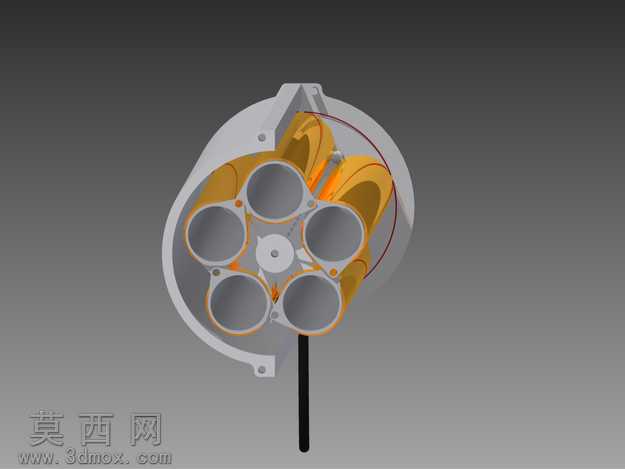

本模型为手持式泡沫加热喷枪，整体采用三维参数化建模完成，建模过程中严格遵循手持工具的人机工程学设计逻辑，对各部件的装配关系进行了完整还原，可直接用于结构验证与生产参考。模型整体分为握持枪身、控制阀体、加热输送枪管、流量调节手轮四大核心模块，各部件之间的连接螺纹、卡扣定位结构均做了精细化建模，无几何破面与干涉问题，可直接导出用于工程出图或3D打印样件验证。材质渲染层面，握持手柄部分采用哑光深蓝色工程塑料材质，还原了防滑注塑表面的细微颗粒质感，模拟实际使用中握持的摩擦力表现；金属枪管、阀体连接件部分采用亮面镀铬金属材质，添加了细微的使用划痕与环境反射效果，还原金属加工件的真实质感；顶部调节手轮采用黄铜金属材质，做了轻度做旧处理，突出铜件长期使用后的氧化质感，扳机与金属拨片部分采用不锈钢材质，区分不同金属部件的色泽与反光差异，整体渲染光影柔和，各部件材质区分清晰，可直观展示产品的外观效果。结构设计上，该产品针对传统泡沫枪的温度不足问题做了优化，枪管内部预留了加热元件的安装腔体，可在泡沫输送过程中完成均匀升温，让泡沫输出温度稳定维持在20摄氏度，保证泡沫施工的流动性与成型效果；顶部手轮为流量调节结构，通过旋转可控制阀体的开合度，精准调节泡沫输出流量，扳机结构采用杠杆式设计，按压行程与反馈力度符合日常手持工具的使用习惯，枪身内部的流道做了平滑过渡处理，减少泡沫输送过程中的阻力，避免残留堵塞问题。设计思路上，整体结构以替代传统Penossil泡沫枪为目标，在兼容原有泡沫耗材适配性的基础上，集成加热功能，无需额外搭配加热设备即可完成恒温泡沫施工作业，整体结构紧凑，握持重心靠近手柄位置，长时间手持作业不易产生疲劳，各连接部位均做了密封结构设计，避免泡沫渗漏问题，兼顾了实用性与耐用性。
