创意波纹透明便携饮水瓶结构设计

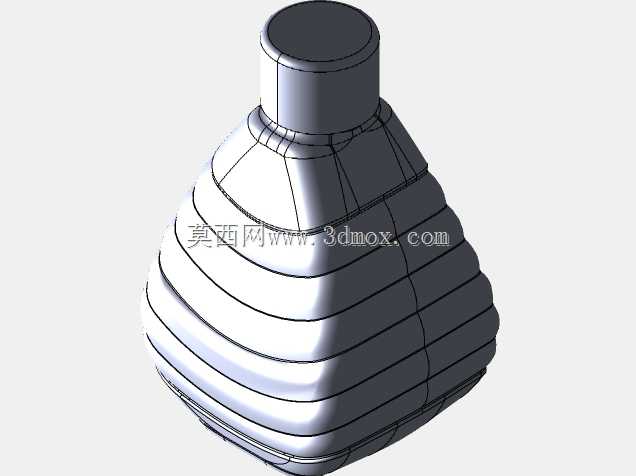

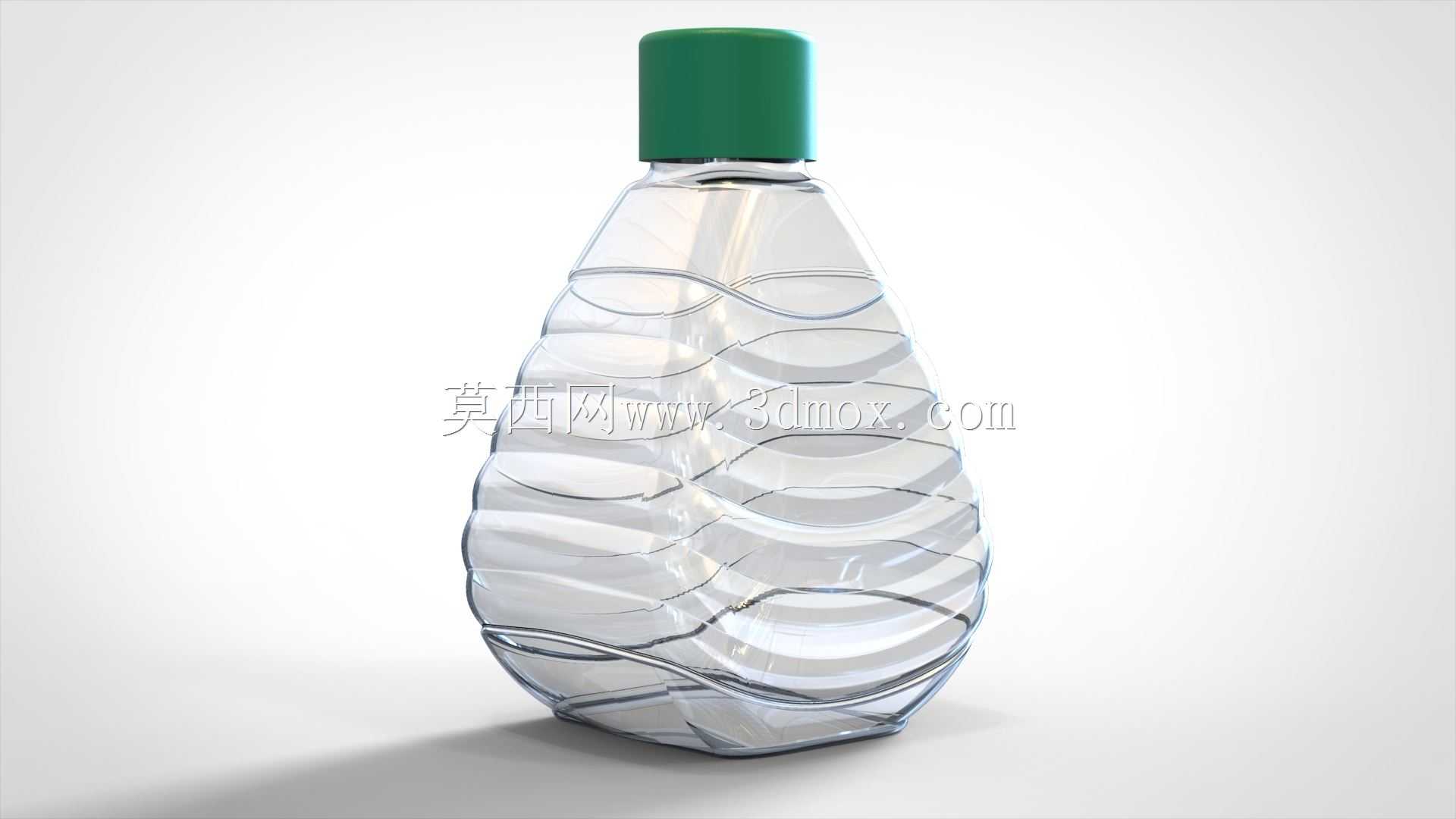

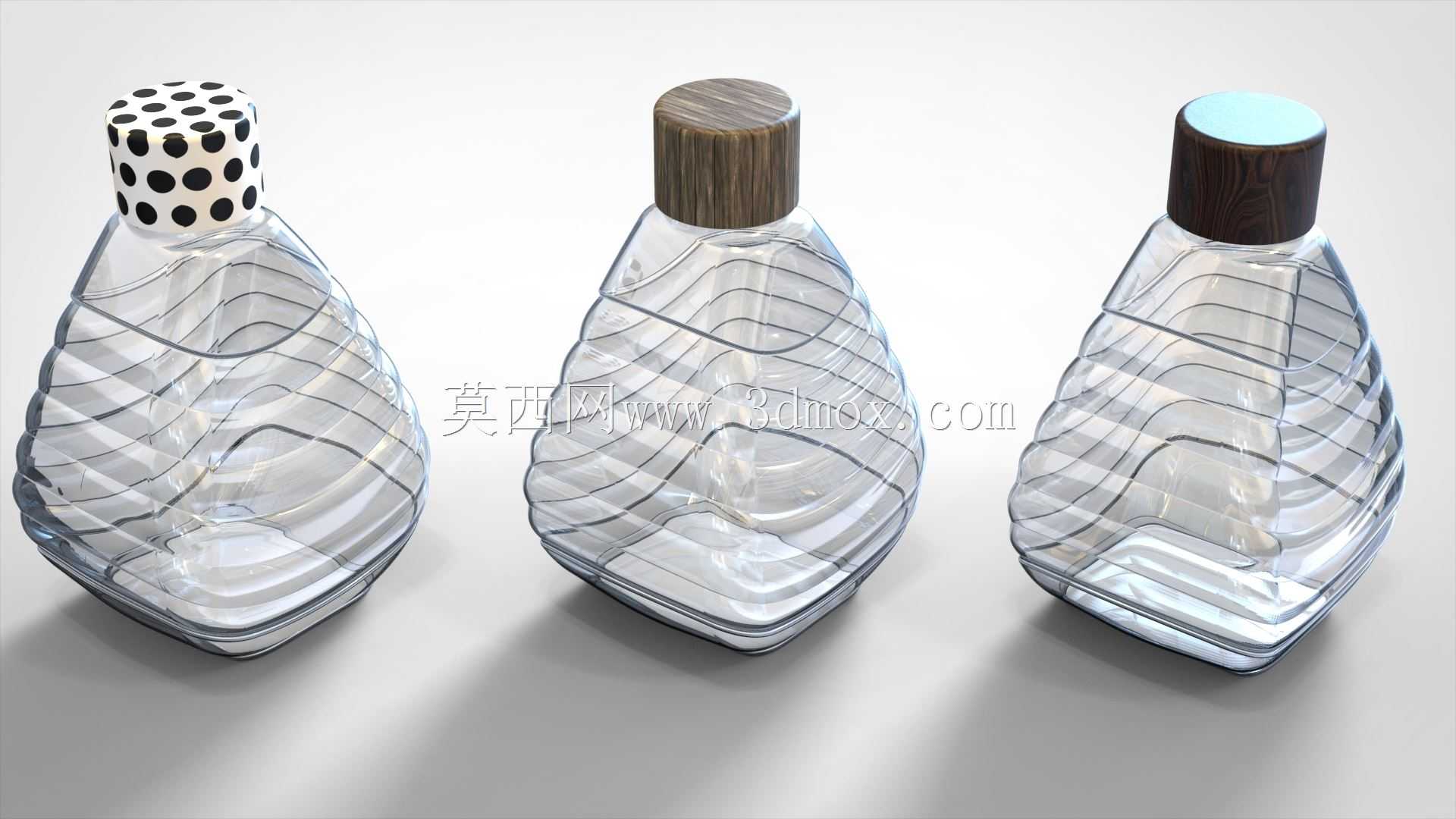

　　这款波纹结构透明饮水容器，在日常户外出行、办公桌面补水、运动场景便携储水等多个民用场景都有适配空间，设计阶段首先围绕手持握持的人机工程需求展开，瓶身的分层波纹结构并非单纯装饰，每一圈内凹的波纹都对应手指自然弯曲的贴合弧度，即使瓶身外壁附着冷凝水，波纹形成的凹凸接触面也能增大握持摩擦力，避免湿滑脱手的问题。瓶身整体采用上窄下宽的水滴状轮廓，底部做了方形切边处理，放置在平面上时不会像纯圆形瓶身那样容易受外力滚动滑落，方形底边的四个圆角做了R3的过渡处理，既避免直角应力集中，也能在注塑或者吹塑成型时减少料流填充的死角，降低成型缺陷概率。瓶盖部分做了三种不同的外观适配方案，分别对应不同的使用场景定位：

　　波点纹理瓶盖偏向年轻消费群体的个性化审美，适合文创类周边产品的配套；两款仿木纹质感瓶盖偏向商务、家居场景的质感需求，能适配桌面陈列的视觉协调性。瓶盖与瓶口的配合采用标准的螺纹密封结构，螺纹圈数设计为3圈，既保证旋合后的密封性能，避免装水后倾斜渗漏，也不会因为圈数过多导致开合操作繁琐，瓶盖顶部做了1.2mm厚度的平面区域，可预留丝印、激光打标的标识位置，方便品牌方做产品标识加工。瓶身的壁厚设计遵循吹塑成型的均匀性要求，整体壁厚控制在1.2mm±0.1mm区间，波纹凸起处的壁厚做了局部减薄处理，凹陷处适当加厚，保证整个瓶体的抗挤压性能均匀，日常放在背包内受到外力挤压时不会出现局部凹陷变形无法回弹的问题。瓶口内径设计为32mm，

　　既满足常规冰块、果片的投放需求，也适配市面上主流的便携水瓶出水嘴配件，用户可根据自身使用习惯替换不同类型的出水组件。瓶身总高度控制在180mm，最大宽度处为85mm，这个尺寸边界刚好适配常规汽车杯架、背包侧袋的安装尺寸，不会出现尺寸过大无法放入的问题。瓶身的透明材质选型预留了PET、Tritan等不同食品级材质的适配空间，波纹结构在透明材质下会形成层次丰富的光线折射效果，提升产品的视觉质感，同时波纹结构也能提升瓶身的环向刚度，相比同壁厚的光滑瓶身，抗侧压能力提升约30%，在运输堆叠过程中能承受更大的堆叠压力，降低仓储运输环节的破损率。在结构验证阶段，需要重点关注波纹过渡处的圆角处理，所有波纹的转折位置都做了R2以上的圆角过渡，

　　避免应力集中导致的跌落开裂问题，瓶底的内凹设计做了5mm的内凹深度，保证放置时的稳定性，同时瓶底中心的浇口位置做了隐藏式处理，不会影响放置的平整度。瓶盖内部的密封塞采用锥形过盈配合结构，与瓶口内壁的配合过盈量控制在0.3mm，既保证密封效果，也不会因为过盈量过大导致旋合阻力过大，影响使用手感。
