冷却系统配套用嵌入式铰链结构

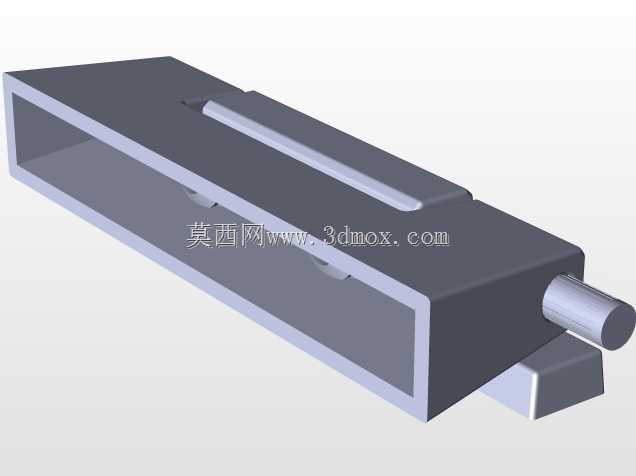

在工业冷却系统的柜体、检修舱门、管路防护盖板的配套结构中，这类嵌入式铰链是承担开合铰接功能的核心小部件，日常工况中需要长期耐受冷却介质带来的潮汽、温差变化，还要兼顾安装后不突出安装面的平整性要求，避免在设备运维、管路排布过程中出现剐蹭干涉的问题。从结构设计逻辑来看，这款铰链采用了长条形嵌装主体的构型，主体部分为槽型截面，安装时可以直接嵌入预先开好的安装槽位内，不需要在安装面额外突出固定座，安装完成后铰链主体与安装面基本齐平，对于冷却设备外侧有保温层包覆、或者设备排布间距紧凑的场景，这种嵌装结构能大幅减少安装占用的外部空间，避免相邻设备、管线与铰链突出部分发生剐蹭。铰接端采用了圆柱销轴的结构，销轴与主体的配合间隙经过合理控制，既保证开合过程中转动顺畅无卡滞，又能控制铰接位置的旷量，避免舱门开合过程中出现过大的晃动，保证舱门闭合后的密封配合精度，这一点对于冷却系统的检修门尤为重要——如果铰链旷量过大，门体闭合后密封胶条压合不均匀，很容易出现冷却腔漏风、凝露外溢的问题。在功能特性上，这款铰链的主体槽型结构在嵌装后，自身的槽腔可以和安装基体的槽位形成配合限位，不需要额外设计复杂的定位结构，安装时只需要将主体推入安装槽，在对应位置拧入固定螺钉即可完成装配，装配效率远高于外露式合页，同时隐藏式的安装结构也能避免固定螺钉外露，减少潮汽、冷却介质残留对螺钉的腐蚀，延长部件的使用寿命。从安装边界来看，这款铰链的主体长度方向尺寸适配常规厚度的冷却设备舱门板，销轴伸出端的直径与配套的门体铰接孔尺寸匹配，安装时需要注意在基体上开槽的深度要略大于主体的高度，保证主体嵌入后不会突出安装面，同时槽体的宽度要预留0.1-0.2mm的装配间隙，方便主体推入安装，又不会出现横向窜动；销轴的中心到安装面的距离，决定了门体开合时的转动半径，选型时需要核对门体与门框之间的间隙，避免门体开合过程中边缘与门框发生磕碰。在实际应用场景中，这类铰链除了用在工业冷却系统的检修舱门，也可以适配各类需要隐藏式铰接结构的设备盖板、仪表箱门，尤其是对安装面平整度有要求、外部空间紧凑的设备布局场景，相比普通的外露合页，这种嵌装铰链的整体性更好，外观更简洁，同时抗剐蹭、防积灰的能力更强，在有冷却介质喷淋、凝露产生的工况下，隐藏的固定结构也不容易出现锈蚀卡死的问题。设计过程中，这类铰链的主体壁厚经过了强度校核，能够承受常规钢制舱门的自重，在频繁开合的运维场景下不会出现主体变形、销轴脱出的问题，铰接位置的转动接触面没有多余的凸起结构，日常清洁维护时只需要擦拭外露的端面即可，不需要对铰接缝隙做特殊的清理，减少了运维的工作量。
