家用大容量塑料保冷保温凉水壶结构设计

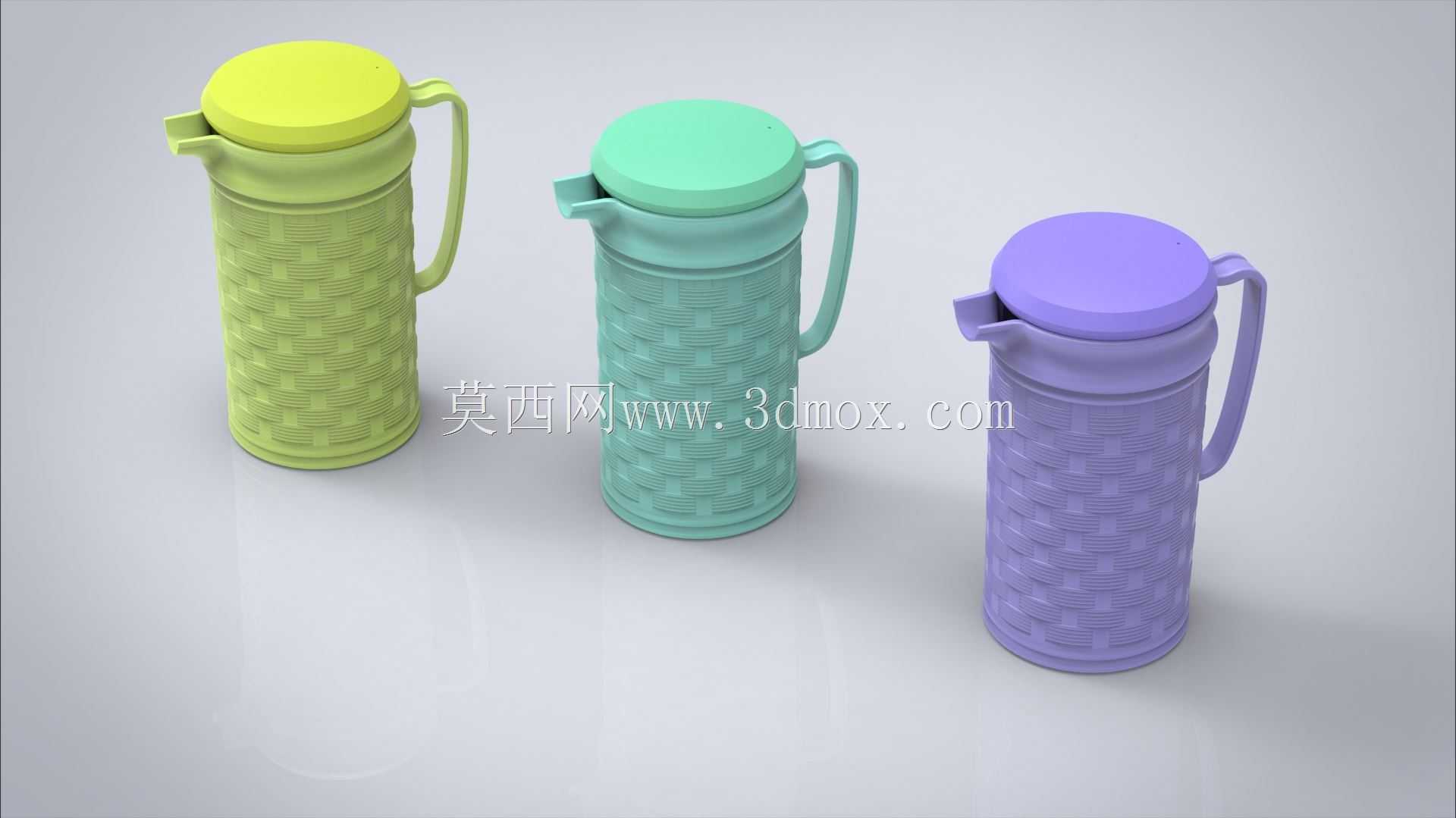

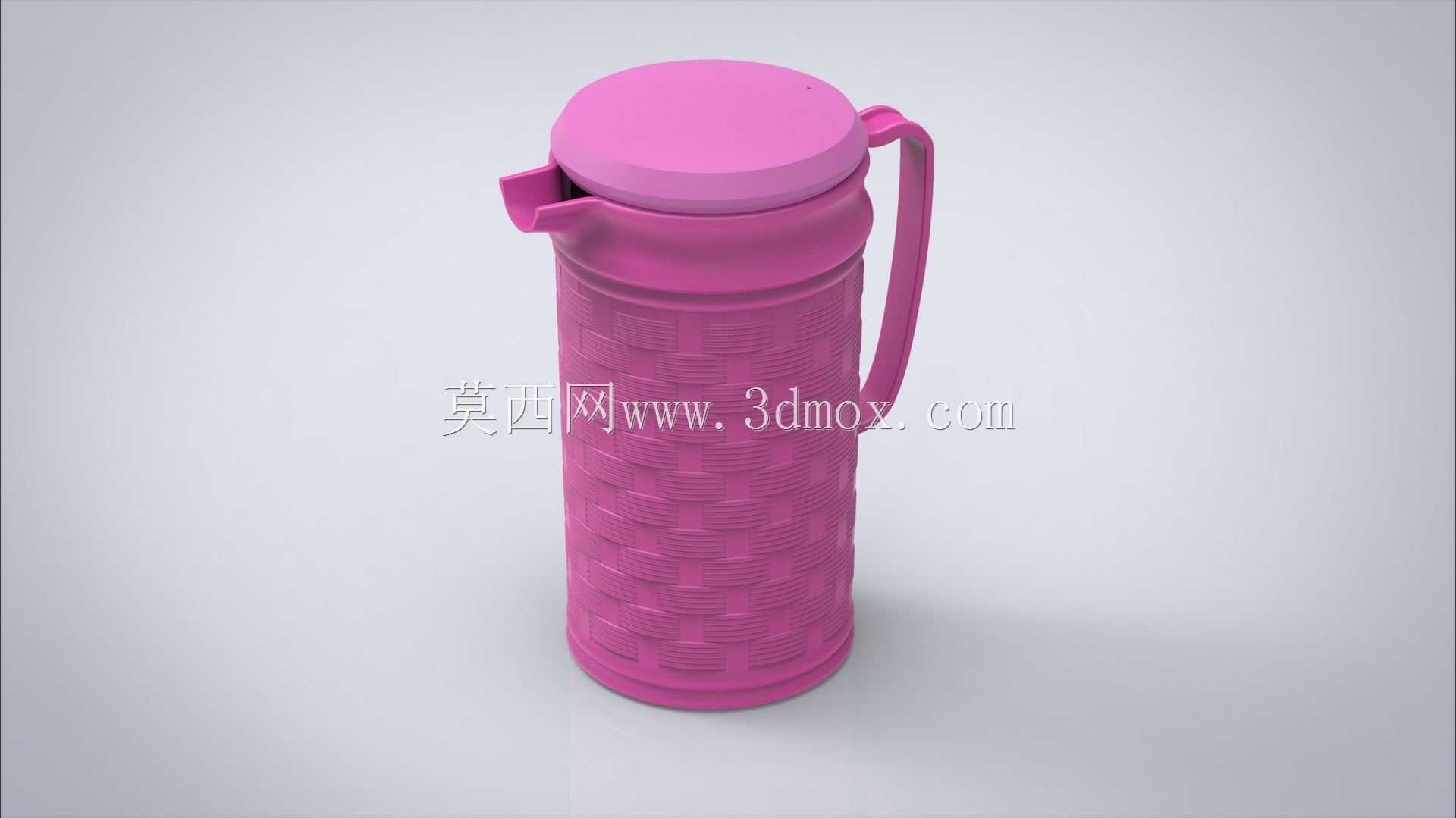

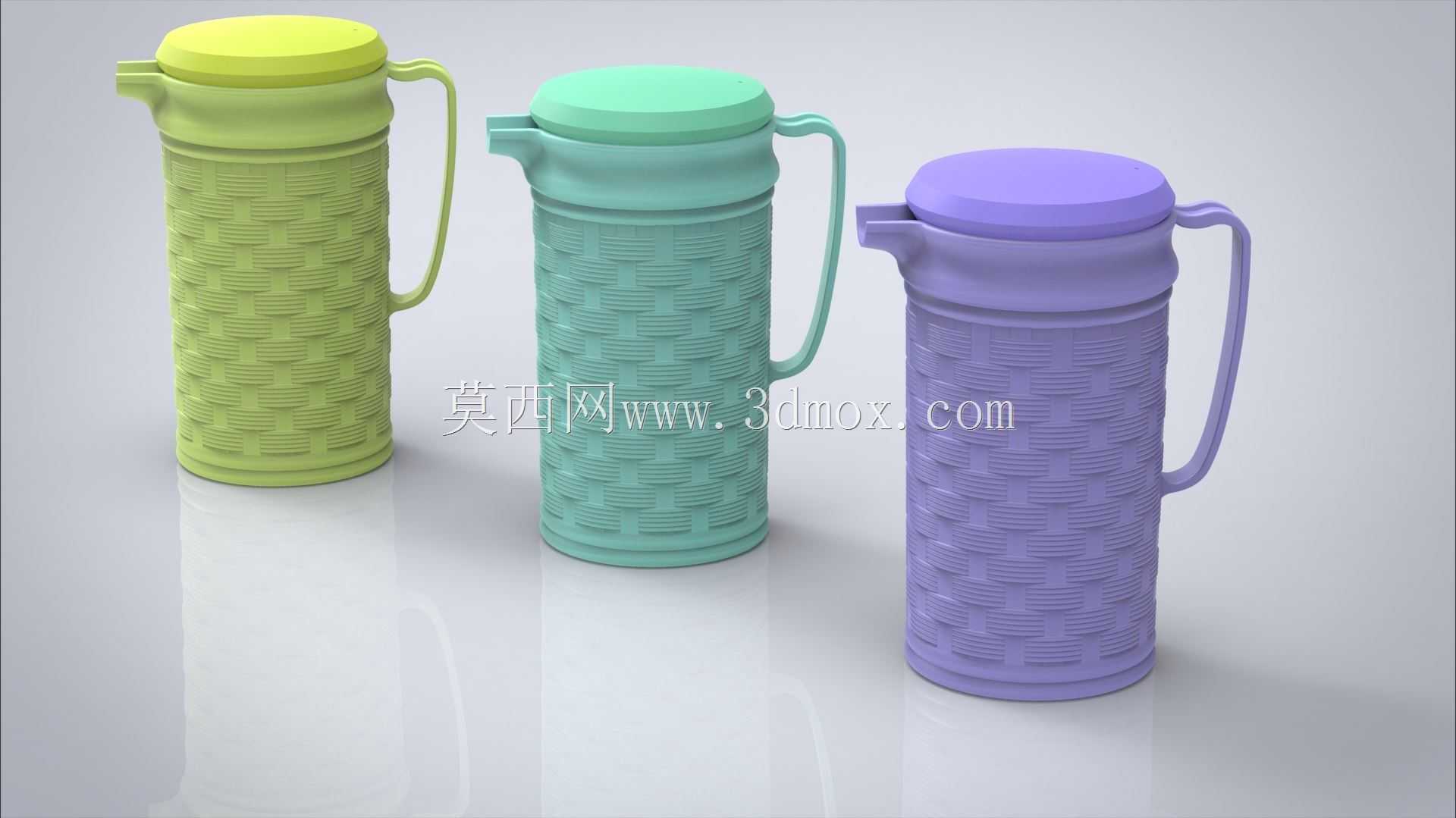

日常居家、办公茶水间、小型餐饮门店的常温或低温饮品盛放场景中，这类带柄大容量凉水壶是使用频率极高的盛装器具，区别于玻璃材质的易碎属性、金属材质的易留水渍与导热过快问题，塑料壳体的凉水壶在轻量化、抗跌落、握持隔热层面有天然的应用优势，适配日常盛放凉白开、冰饮、常温果茶等多种饮品的使用需求，无需担心日常摆放、拿取过程中的磕碰碎裂风险，也不会因为盛装低温饮品时外壁凝露导致握持打滑。从功能特性层面拆解，这款壶的结构分为壶身主体、密封壶盖、倾倒流嘴、握持把手四个核心功能模块，壶身外壁做了整圈的交错格纹凹凸结构，并非单纯的装饰性设计，一方面可以增加壶身握持时的摩擦力，即便手部沾有水渍也能稳定拿取，另一方面凹凸的筋位结构可以在不增加壳体壁厚的前提下提升壶身整体的结构刚度，装满液体时不会因为侧壁受力出现明显的形变，同时格纹结构还能在盛装低温饮品时，减少外壁凝露和手部的直接接触面积，避免握持时的湿滑不适感。壶盖和壶口采用了卡扣式的配合结构，盖合后可以实现倾倒时的密封防漏，仅在流嘴位置预留出水通道，日常摆放时壶盖可以阻挡外界灰尘落入壶内，倾倒时无需完全取下壶盖，倾斜壶身即可让液体从流嘴稳定流出，流嘴做了收窄的导流设计，出水时水流集中不会出现散流、挂壁的问题，倾倒结束收壶时不会有余液顺着壶身外壁流淌弄脏桌面。侧边的把手采用了和壶身一体化的连接结构，把手内侧做了贴合手部握持弧度的内凹设计，成年人四指可以完全穿入把手空间，握持时受力均匀，装满整壶液体时单手握持也不会出现勒手的问题，把手和壶身的连接位置做了加厚的过渡圆角，避免长期使用后连接位置出现应力开裂的问题。设计过程中首先要考虑的是日常使用的容量边界，这类家用凉水壶的常规盛液量控制在1.5L到2L区间，对应的壶身主体高度控制在220mm到260mm之间，壶身最大外径控制在90mm到110mm之间，这个尺寸区间既可以满足普通家庭3到5人单次的饮水盛放需求，也可以适配常规家用冰箱侧门的储物格尺寸，放入冰箱冷藏时不会出现卡滞、放不进去的问题。壶口的内径设置在70mm左右，这个尺寸可以方便日常伸手进入壶内清洗内壁，不会因为口径过小导致清洁死角残留水垢，壶盖的外径略大于壶口外径，盖合后边缘有3mm左右的突出边，开盖时可以方便手指施力掀开。壳体壁厚的设计上，采用食品级PP材质的前提下，主体壁厚均匀控制在2.5mm，筋位位置的壁厚控制在主体壁厚的0.6倍，避免注塑成型时出现缩水、翘曲的成型缺陷，壶身底部做了5mm高度的环形支撑脚，放置时只有环形支撑脚和桌面接触，既可以提升放置的稳定性，也能避免壶底整面和桌面接触时，因为桌面残留水渍形成负压导致拿起时费力的问题。在结构验证层面，需要重点校核把手和壶身连接位置的受力强度，装满额定容量液体时，整体重量在2kg左右，连接位置的拉伸应力需要控制在PP材料许用应力的三分之一以下，保证长期反复握持拎取不会出现断裂失效；同时要校核壶盖卡扣的配合过盈量，过盈量控制在0.3mm到0.5mm之间，既可以保证盖合后的密封效果，不会因为轻微晃动出现漏液，也不会因为卡扣过紧导致开盖需要施加过大的力，影响日常使用的便利性。流嘴的出水角度也经过反复调整，壶身倾斜45度时水流可以顺畅流出，倾斜角度超过60度时也不会因为水流过急从壶盖和壶口的配合缝隙溢出，日常使用时的容错率更高。另外壶身的格纹深度控制在1mm左右，过深会导致格纹凹槽位置容易残留污渍难以清洗，过浅则起不到防滑和提升结构刚度的作用，格纹的边角都做了R0.5mm的圆角过渡，没有尖锐的棱角，清洗时不会划伤手部，日常触摸也没有毛刺感。这类塑料凉水壶的注塑成型过程中，分型面设置在壶身和壶盖的配合端面位置，壶身的外表面不会出现明显的分型线痕迹，把手位置的排气槽设置在连接筋的末端，避免注塑时出现缺胶、气泡的问题，成型后的壶体内壁光滑无凸起，不会残留饮品残渣，日常使用后用清水冲洗即可完成清洁，适配居家、办公、户外野餐等多种场景的使用需求，整体结构没有多余的复杂零件，生产装配难度低，日常使用的故障率极低，即便长期反复使用也不容易出现结构损坏的问题。
