剪式车载千斤顶三维结构设计模型

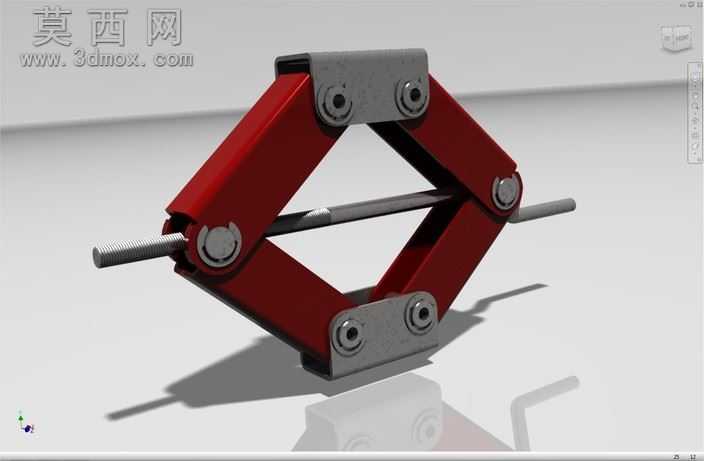

本模型为剪式车载千斤顶的完整三维设计成果，建模过程覆盖从草图块绘制、派生零件设计、钣金件构建到整机装配的全流程，同时整合了标准库组件调用与有限元分析模块，完整呈现了车载应急起重工具的设计解决方案。建模阶段首先基于剪式千斤顶的工作原理绘制核心传动结构草图，明确螺杆传动副、菱形剪臂铰接点的位置约束与运动行程，通过参数化草图定义各部件的尺寸关联，确保后续零件修改时整体结构可同步更新。零件建模环节，针对剪臂的钣金结构特征，采用钣金设计模块完成折弯、冲孔、边角处理等工艺特征构建，还原金属板材冲压成型的真实结构；铰接部位的金属连接块采用实体建模方式，精准还原轴孔配合尺寸、安装定位面的精度要求，对螺杆、铰接销轴等标准传动件，直接调用标准库组件完成装配，既保证模型的工程实用性，也提升了建模效率。装配阶段按照实际装配逻辑完成组件约束，通过添加运动副限制实现剪臂的开合动作模拟，可直观演示千斤顶升降过程中各部件的运动关系，验证结构运动过程中无干涉问题。材质与渲染环节，为剪臂部件赋予红色金属漆材质，还原车载工具常见的漆面质感，铰接块、螺杆等金属部件赋予磨砂钢材质，表现金属加工后的哑光金属质感，通过场景布光投射出清晰的结构阴影，突出菱形剪臂的对称结构特征与螺杆传动的布局细节。设计过程中同步开展有限元分析，模拟千斤顶额定承重工况下的应力分布与形变情况，验证剪臂、铰接点等受力薄弱部位的结构强度，针对应力集中区域优化圆角与板材厚度参数，确保结构满足车载应急使用的强度要求。整体模型完整还原了剪式千斤顶的结构细节与设计逻辑，可作为机械结构教学、车载工具设计参考的数字化模型资源，清晰展现了从概念设计到工程验证的完整机械设计流程。
