手动管子钳钳柄组件结构三维设计

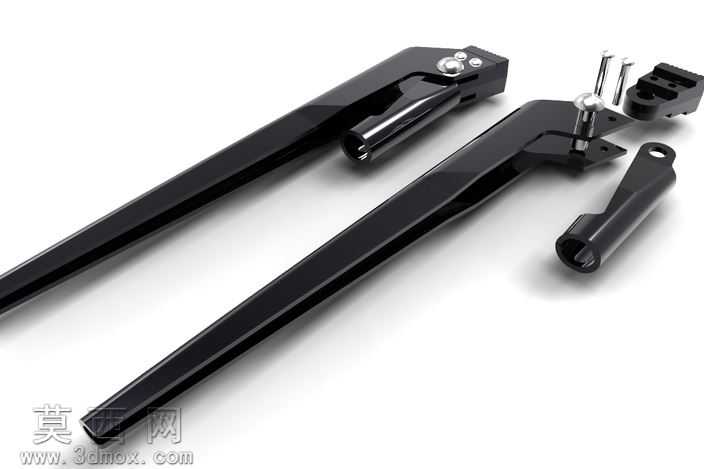

本作品为手动管子钳的钳柄组件三维建模成果，建模过程严格遵循手动夹持工具的实际工程尺寸与装配逻辑，在三维软件中完成全参数化的零件构建与整体装配。首先针对钳柄主体进行结构建模，依据人体工学握持需求设计长柄的截面轮廓，长柄采用渐变式截面设计，从握持端到铰接端逐步调整壁厚与截面宽度，既保证握持时的贴合舒适度，又能在夹持受力时提供足够的结构强度，避免使用过程中出现柄体弯折变形的问题。建模时对钳柄表面的防滑结构、边缘倒角做了精细化处理，还原实际产品的工艺细节，避免锐边带来的使用安全隐患。其次完成铰接结构的建模，包含铰接销轴、锁紧调节组件等配套零件，对销轴的配合公差、铰接处的转动间隙做了参数化设定，保证钳体开合过程顺畅无卡滞，同时能够传递足够的夹持扭矩，满足管件夹持时的受力要求。配套的活动钳唇、调节拨块等附属零件也按照实际装配关系完成建模，各零件之间的配合面做了贴合度处理，还原真实产品的装配逻辑。材质与渲染环节，针对钳柄主体的金属基材做了发黑处理的材质表现，调整材质的金属度、粗糙度参数，还原五金工具表面哑光黑的耐磨涂层质感，对铰接处的金属销轴、调节螺丝等零件做了亮面金属材质区分，突出不同零件的材质差异；渲染时采用柔和的影棚布光，突出钳体的结构轮廓与表面质感，清晰展现各零件的形态特征与装配关系。设计过程中充分考虑手动管子钳的实际使用场景，在钳柄长度、铰接点位置的参数设定上，兼顾杠杆力臂的力学性能与操作便捷性，保证使用时能够通过较小的握持力获得足够的夹持力，同时整体结构紧凑，符合手动工具的便携使用需求。
