U盘式便携微型投影设备结构设计

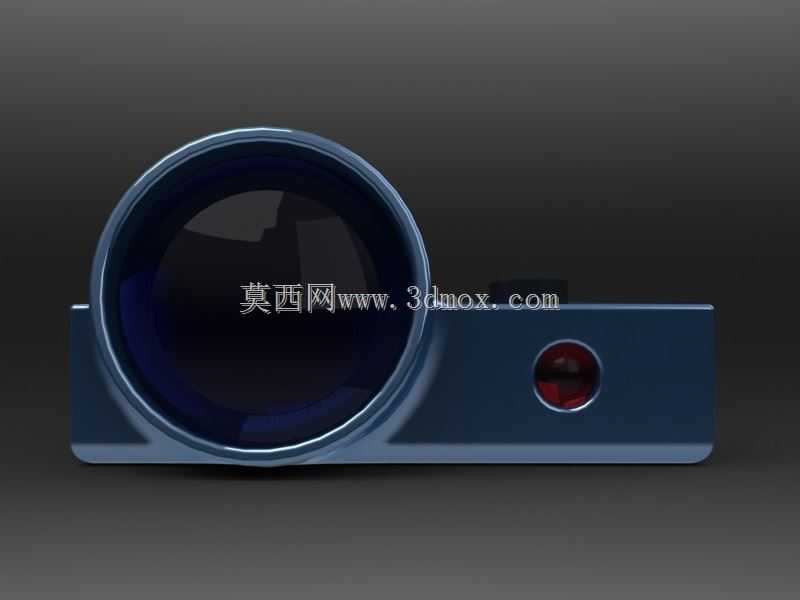

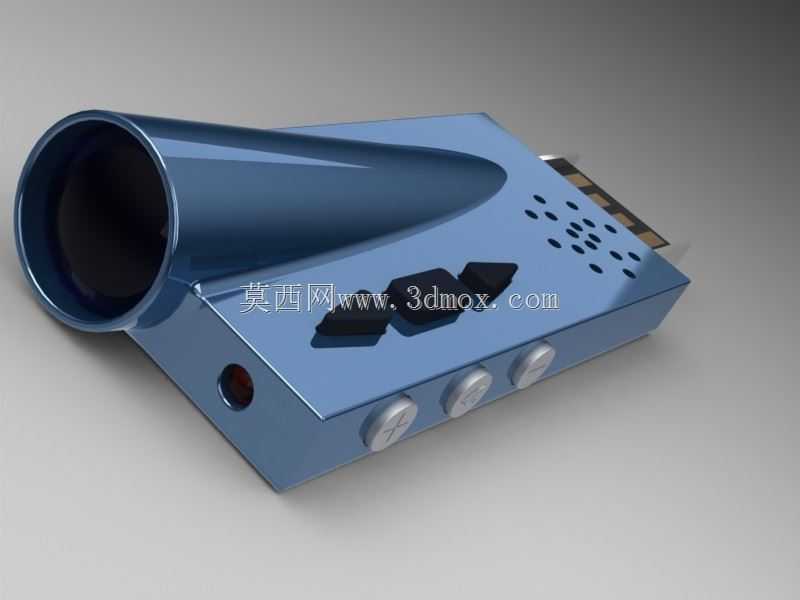

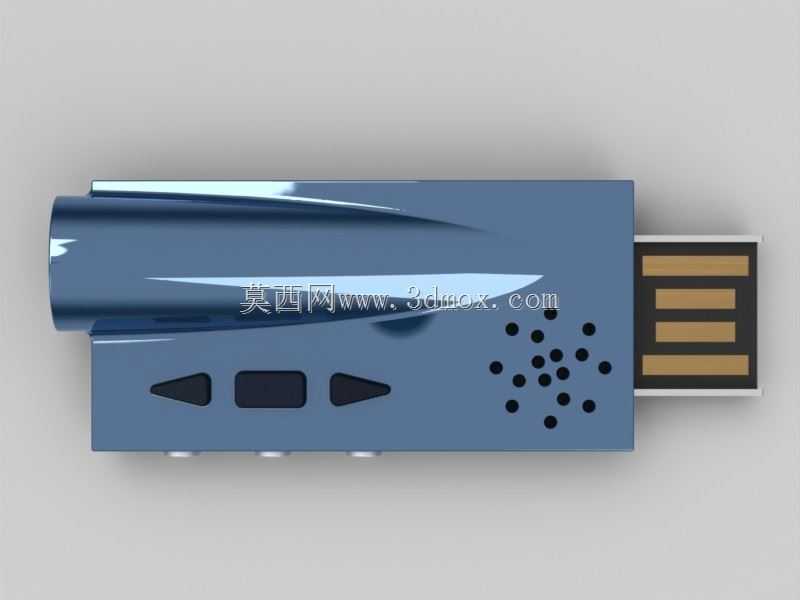

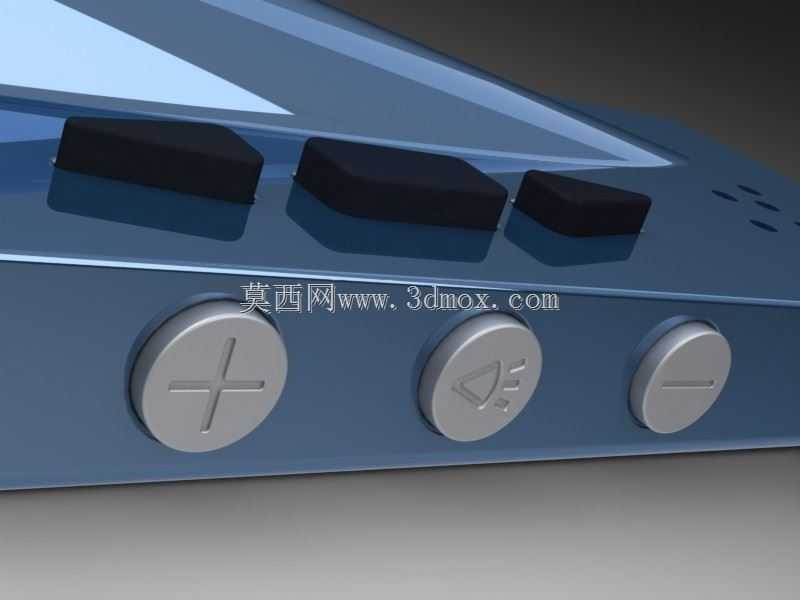

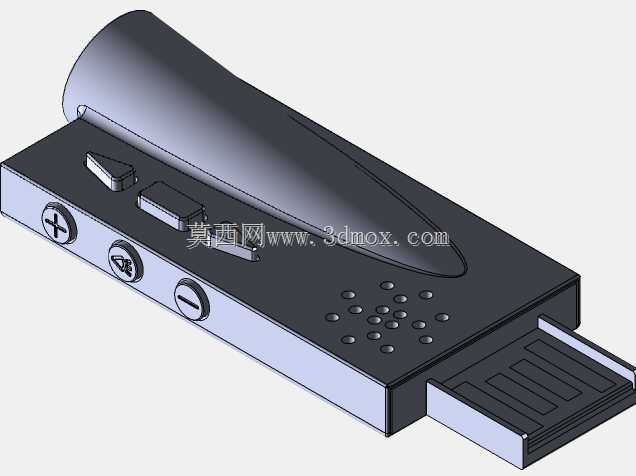

这款便携投影设备的结构设计，核心瞄准移动办公、差旅演示、随身娱乐这类对设备体积有严苛要求的使用场景，区别于传统桌面式投影需要独立供电、外接信号源的部署逻辑，整体结构完全围绕直插使用的逻辑做布局。从结构排布来看，设备将USB公头直接集成在机身尾端，使用时可直接插入笔记本、平板、带USB输出的显示设备接口，无需额外配置信号传输线，也省去了单独的电源适配模块，依靠接口供电即可完成投影输出，大幅降低了外出携带的配件负担。机身主体采用一体化楔形壳体设计，投影镜头布置在机身前端的锥形凸起结构内，该结构一方面为镜头调焦机构预留了足够的轴向安装空间，避免镜头组件与机身内部的主控电路板、散热结构产生空间干涉，另一方面锥形的导风结构可以辅助设备工作时的自然对流散热，无需额外加装微型散热风扇，既控制了整机厚度，也消除了风扇运转带来的工作噪音。机身上侧布置的三组功能按键与侧边的调节旋钮，分别对应画面切换、焦距微调、亮度调节的核心操作，按键的触发行程按照手持操作的按压反馈做了适配，侧边旋钮的阻尼参数匹配单指拨动的操作力度，使用时无需额外握持设备即可完成参数调整。机身上开设的阵列式小孔为出声孔，下方对应布置微型贴片扬声器，在紧凑的机身空间内兼顾了音频输出需求，无需外接音响即可满足小空间内的演示发声需求。尺寸边界上，整机轮廓与常规大容量U盘相当，可直接放入牛仔裤口袋、笔袋甚至钥匙链挂扣中，完全没有传统投影设备的携带负担。结构设计过程中，所有元器件的排布都做了重心配平，当设备直插在USB接口上时，整机重心落在接口插接的受力范围内，不会因为重心外偏导致接口受力变形，也不会出现设备下垂松脱的问题。壳体的拼接采用卡扣加局部超声焊接的工艺，既保证了壳体拼接的缝隙均匀度，也提升了整机的结构强度，日常携带过程中与钥匙、文具等物品磕碰也不会出现壳体开裂、内部元器件移位的问题。镜头前端的镜片采用内凹式安装，镜片端面低于壳体外轮廓0.8mm，日常放置、携带时镜片不会直接与接触平面摩擦，避免镜片刮花影响投影画质。设备的成像光路做了短焦适配，在距离投影面0.5米的位置即可投射出20英寸以上的清晰画面，满足小型会议室、酒店客房、临时桌面演示的画面尺寸需求，不需要预留大段的投影距离，在狭小空间内也能正常使用。内部电路板采用多层板布局，将电源管理模块、信号处理模块、光源驱动模块分层布置，既压缩了整机的厚度尺寸，也避免了不同模块之间的信号干扰，保证投影画面的稳定性。光源采用低功耗冷光组件，工作时的机身外壳温度控制在人体可接触的安全范围内，即使长时间手持使用也不会出现烫感，同时低功耗的设计也降低了对USB接口供电功率的要求，适配绝大多数数码设备的标准USB输出接口，不会出现供电不足导致的设备掉电、画面闪烁问题。
