桥式起重机双起升机构转向架三维设计

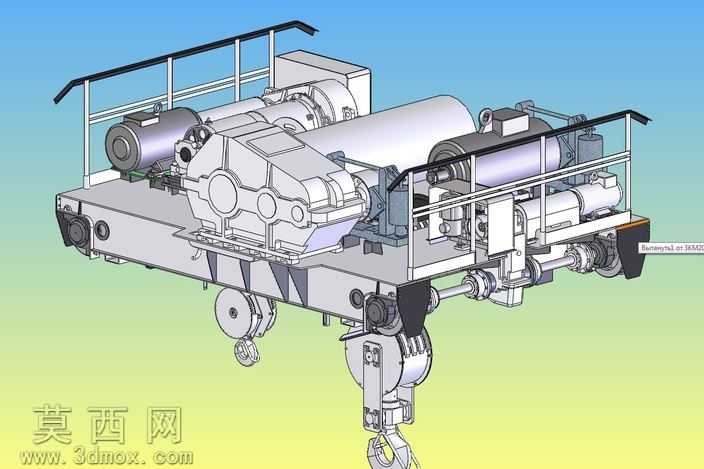

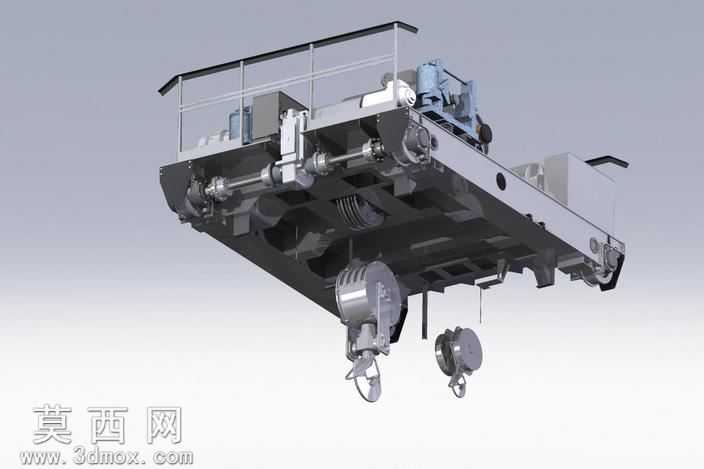

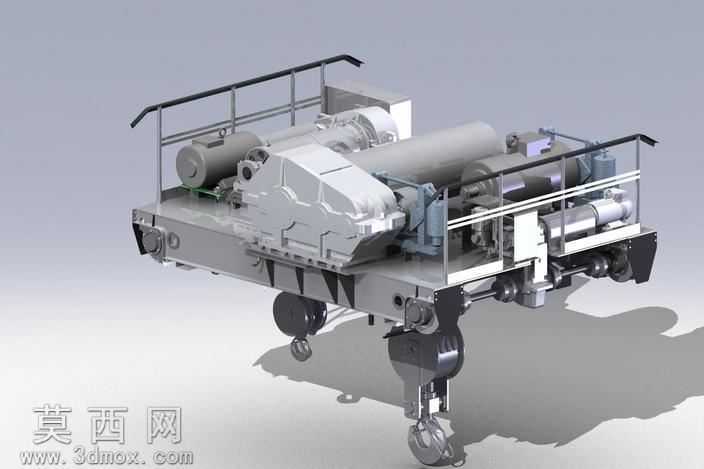

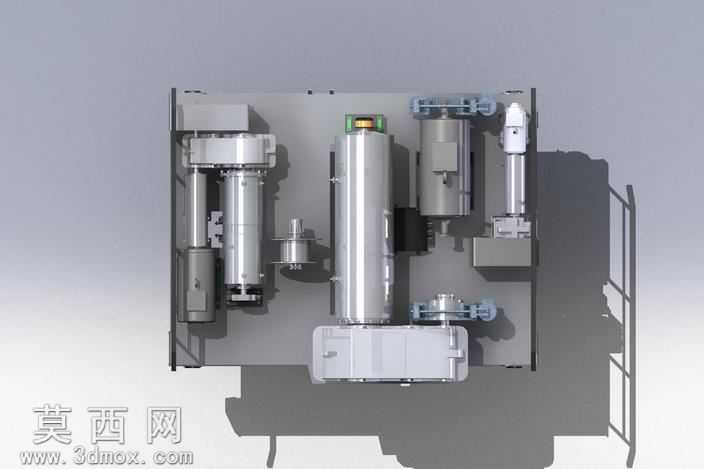

本作品为桥式起重机配套转向架的三维设计成果，建模阶段严格遵循起重机械设计规范，先完成整体装配基准的搭建，以转向架的承载主梁为核心定位基准，依次完成两套独立起升机构的零部件建模与装配约束。建模过程中对各部件的配合公差做了参数化设定，保证卷筒、电机、减速装置、制动组件的同轴度与安装间隙符合实际生产装配要求，所有零部件的尺寸参数均参考通用桥式起重机的设计标准设定，可直接用于后续的工程校核与结构优化。渲染阶段采用工业级写实材质方案，对金属结构件赋予哑光钢材材质，还原焊接钢结构的表面质感，对电机外壳、减速箱体等铸造部件赋予铸铁材质，添加细微的表面颗粒纹理提升真实感，对卷筒、传动轴等机加工部件赋予亮面金属材质，体现加工面的光洁度，同时对走台、护栏等附属结构做了材质区分，让整体装配层次清晰可辨。结构设计上，该转向架集成两套独立起升机构，主起升机构额定起重量20吨，副起升机构额定起重量5吨，两套机构沿转向架纵向对称布置，保证载荷分布均匀，避免偏载带来的结构应力集中；各起升机构均独立配置驱动电机、减速装置、卷筒组件与安全制动部件，可独立运行也可配合完成重物的调姿作业，转向架侧部设置检修走台与安全护栏，满足日常设备维护的操作空间需求。设计思路围绕桥式起重机的实际作业场景展开，在保证结构强度与运行稳定性的前提下，优化了各部件的布局空间，压缩转向架的整体外形尺寸，提升起重机的作业覆盖范围，同时对易损部件做了模块化设计，便于后期的维护更换，所有装配关系均做了干涉检查，排除了部件运行过程中的碰撞风险，完整还原了转向架从动力输入到起升动作输出的全部机械传动逻辑。
