带人体工学握柄的流体喷口结构设计

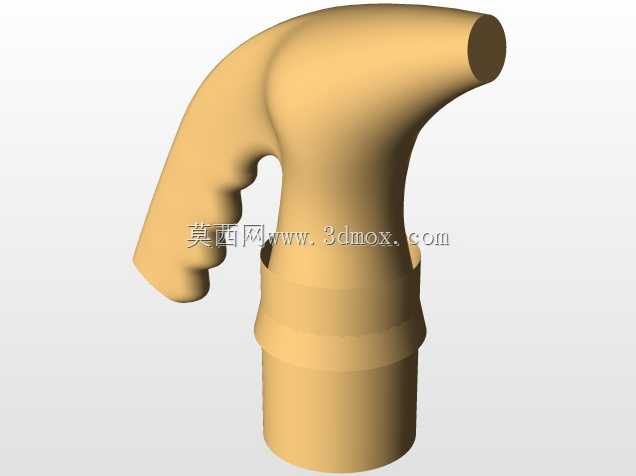

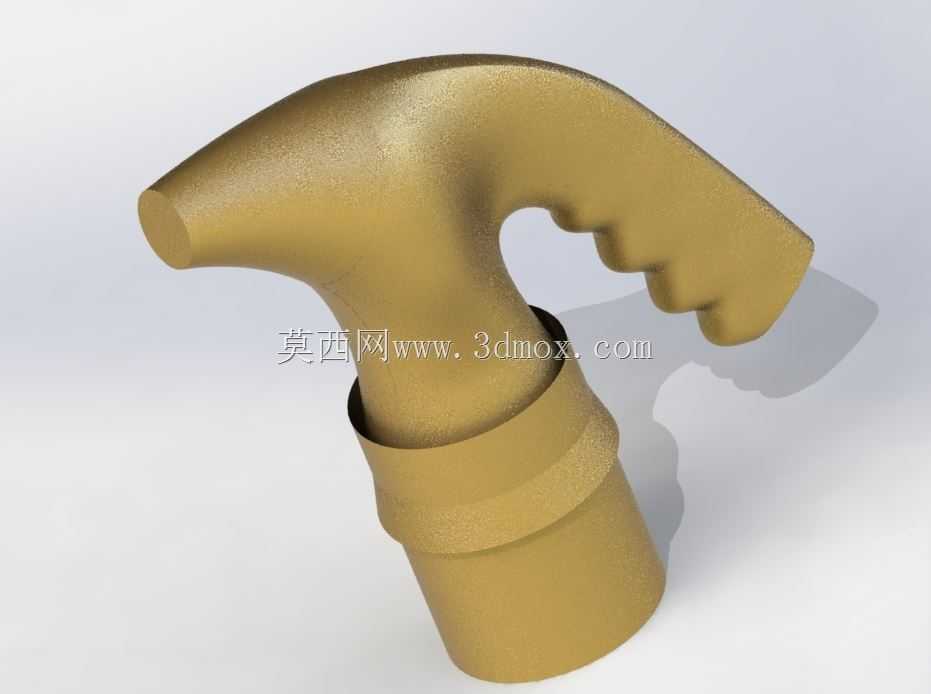

这类带握柄的喷口结构，日常在园林浇灌、气动吹尘、低压流体输送场景里十分常见，很多从业者在做手持类流体终端设备选型时，往往会忽略握柄与喷管衔接处的结构合理性，实际落地使用时才发现握持疲劳、接口漏液、喷向控制精度不足的问题。从结构设计角度看，这个喷口的下半段采用阶梯式圆柱插接结构，是为了适配不同内径的柔性软管，阶梯处的凸环并非装饰结构，而是用来配合喉箍实现轴向限位，当软管套入插接段后，喉箍卡在凸环下方的凹槽位置，即便管路内存在0.6MPa以内的工作压力，也不会出现软管脱开的问题，插接段的长度设计参考了常规软管接头的通用安装边界，预留了足够的套接深度，避免套接过浅导致的密封失效。

握柄部分的曲面设计完全贴合人体工学，指位的凹陷弧度匹配成年人手掌握持时的四指自然弯曲形态，握柄与喷管主体的过渡区域做了大圆角顺滑处理，没有尖锐棱角，长时间握持操作时不会硌手，相比直筒型的无握柄喷口，这种结构在需要持续调整喷射方向的作业场景里，能降低至少三成的手部肌肉负荷。喷口的出口段做了渐缩式流道设计，并非等径直筒，这种结构能让流经的流体在出口处获得更稳定的流速，减少紊流导致的喷射发散问题，不管是输送清水还是压缩空气，都能保证射流的集中性，出口端面做了平切处理，没有额外的雾化结构，适配大流量直冲的作业需求，比如地面冲洗、设备表面吹尘、园林粗灌这类场景，不需要精细雾化的功能，直喷式的出口结构反而能减少流道阻力，降低压力损耗。

在实际安装适配时，这个喷口的插接段外径覆盖了常用的软管通径范围，不需要额外做变径接头就能直接对接市面常见的PVC软管、橡胶气动管，安装时只需要将软管加热软化或者涂抹少量肥皂水润滑，就能顺利套接到插接段的根部，再用喉箍锁紧即可完成装配，不需要特殊的安装工具，现场作业人员就能快速完成更换。结构的壁厚设计做了差异化处理，握柄位置的壁厚略厚于喷管段，因为握持位置是受力集中区，偶尔的磕碰、跌落不会出现开裂问题，喷管段的壁厚在保证结构强度的前提下做了适当减薄，能降低整体零件的重量，长时间手持操作不会有明显的负重感。

很多新手在设计这类手持喷口时，容易把握柄的角度做的过于平直，实际操作时手腕需要保持弯折状态才能对准作业区域，这款结构的握柄与喷管轴线呈固定夹角，握持时手腕能保持自然伸直的状态，符合人体操作的施力角度，长时间作业也不会出现手腕酸痛的问题。流道内部做了全圆弧过渡，没有直角台阶，流体流经时不会产生明显的压损，也不容易在拐角处积存杂质，即便输送带有少量颗粒的水体，也不会出现流道堵塞的问题，日常维护只需要从出口端反向冲洗就能清理掉积存的杂物，不需要拆解结构。

从材质适配角度看，这个结构既可以用铜质压铸成型，也可以用PP、尼龙等工程塑料注塑生产，不同材质适配不同的工作场景：铜质版本耐磨损、抗老化，适合户外频繁使用的作业场景，工程塑料版本重量轻、成本低，适合家用浇灌类的轻量使用场景。结构上没有复杂的倒扣、侧孔结构，不管是压铸还是注塑生产，模具结构都相对简单，不需要复杂的抽芯结构，生产良率高，零件成本可控。在做管路系统匹配时，这个喷口属于终端执行部件，前端只需要连接对应的输送软管，再接上控制阀门就能实现流体的通断与喷射控制，不需要额外的转接配件，整体装配链路短，故障点少，适合在各类低压流体输送的手持终端场景使用。
