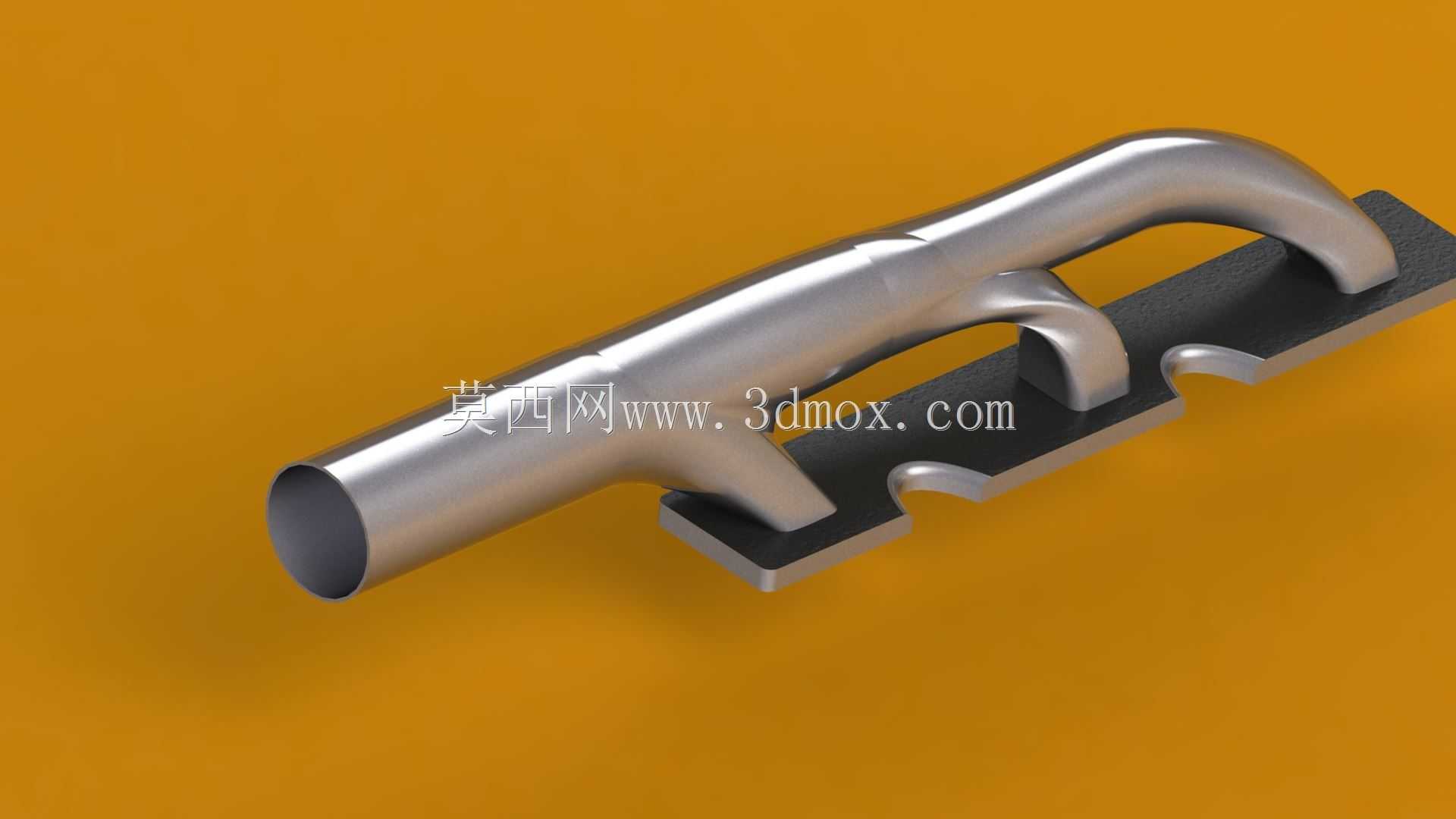

汽车发动机排气歧管结构设计模型

该排气歧管作为内燃机进排气系统的核心导流构件，主要承担将发动机各气缸燃烧后产生的高温废气，按点火顺序有序汇集导入排气总管的功能，在乘用车、商用车的燃油动力总成以及部分非道路移动机械的内燃机单元中均有广泛应用，其结构合理性直接影响发动机的排气效率、泵气损失与动力输出表现。从实际装车工况来看，排气歧管长期处于600-900℃的高温废气冲刷环境，同时承受发动机运行带来的振动载荷与冷热交变应力，因此在结构设计阶段，首先需要兼顾气流平顺性与结构刚性的平衡。该模型采用的分支管路布局，对应四缸发动机的排气顺序做了不等长管路的曲率优化，避免各缸排气脉冲出现相互干涉的问题，减少排气背压，保证每个气缸的排气过程都能顺畅完成，不会出现废气倒灌影响进气效率的情况。管路与安装法兰的衔接位置做了圆弧过渡处理，没有出现直角突变的流道结构，能够降低废气在管路内部的流动阻力，同时减少应力集中点，避免长期高温振动下出现焊缝开裂或者本体变形的问题。安装基座部分设计了对应缸盖排气侧的安装定位结构，法兰面的安装孔位按照缸盖螺栓的排布做了等距布置，安装边界完全匹配主流直列四缸发动机的排气侧接口尺寸，基座上的卡扣结构用于固定外围的隔热罩或者管线支架，不需要额外设计转接构件就能完成周边附件的装配。管路的壁厚设计兼顾了耐高温性能与轻量化需求，管壁厚度均匀，没有出现局部过厚导致的热容量过大、暖机速度慢的问题，也没有局部过薄导致的结构强度不足问题。分支管路的弯曲半径经过流场仿真验证，既保证了管路能够在有限的发动机舱空间内完成布局，避开周边的发电机、空调压缩机、转向助力泵等附属构件，又不会因为弯曲半径过小导致气流流速骤变产生额外的排气阻力。歧管末端的总管接口尺寸匹配三元催化器的入口直径，能够直接对接后处理装置，不需要额外的变径转接段，减少了整个排气系统的连接节点，降低了废气泄漏的风险。在建模过程中，所有的曲面衔接都做了G2连续处理，既还原了铸造或者不锈钢焊接成型工艺的实际结构特征，也保证了模型在后续做有限元热应力分析、流场分析时能够直接导入使用，不需要额外修补几何破面。安装法兰的密封面做了平面度要求的结构预留，能够适配金属复合垫片的密封需求，保证高温高压废气不会从结合面处泄漏。整个歧管的外形轮廓充分考虑了发动机舱的布置边界，管路的最高点与最低点都预留了足够的装配间隙，不会和发动机舱盖、防火墙、悬架塔顶等周边构件发生运动干涉，在发动机整机吊装的时候也不需要额外调整周边部件的位置就能完成装配。
