标准圆柱螺旋压缩弹簧三维结构设计

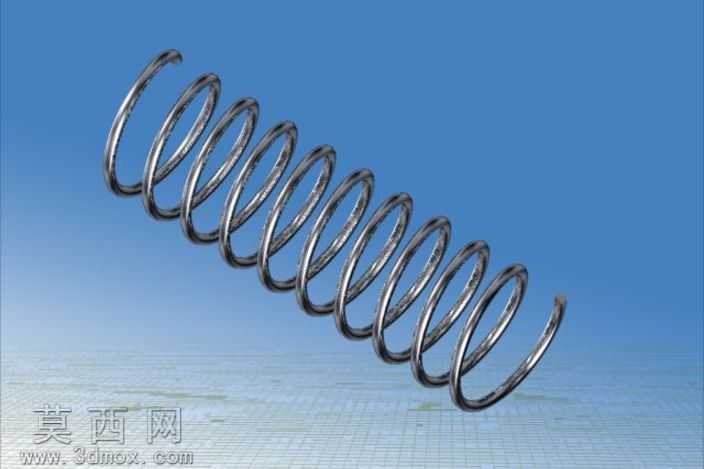

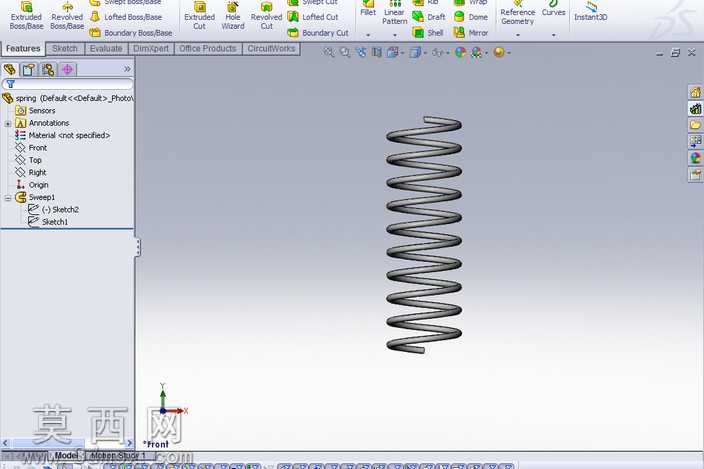

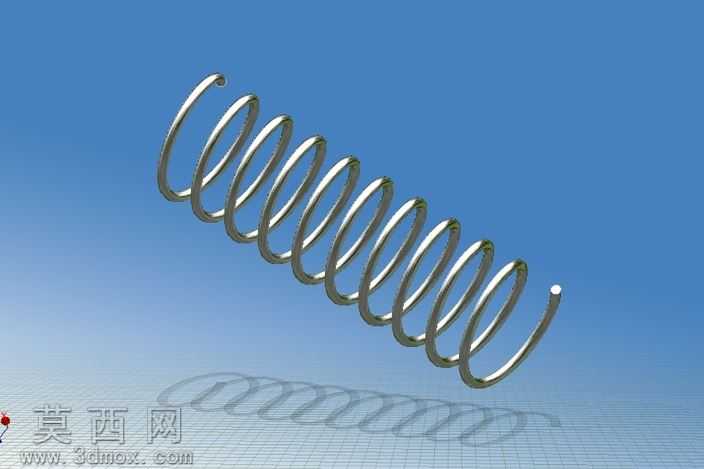

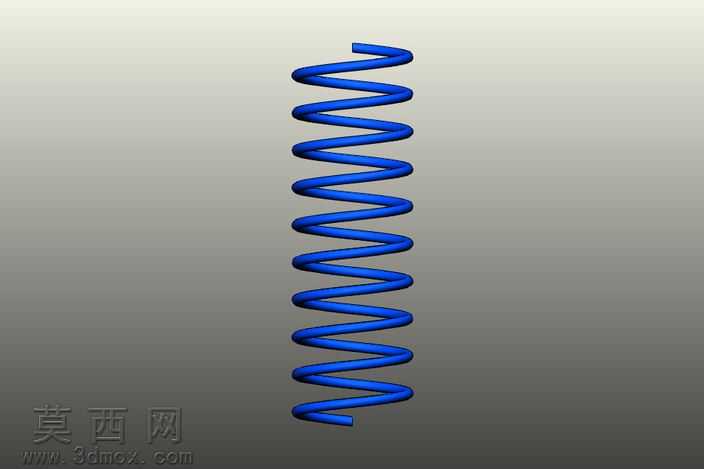

本作品为标准圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循机械设计中圆柱螺旋弹簧的设计规范，从基础几何要素搭建开始逐步完成整体结构构建。建模初期首先确定弹簧的核心设计参数，包括弹簧中径、钢丝直径、有效圈数、支承圈数、自由高度、节距等关键数值，以螺旋线作为弹簧钢丝的扫描路径，路径的生成严格匹配节距参数与端部并紧磨平的结构要求，两端支承圈部分的螺旋线节距逐步过渡至与钢丝直径一致，实现端部并紧的结构特征，保证弹簧安装时的端面贴合度与支撑稳定性。扫描特征创建阶段，以圆形截面作为扫描轮廓，沿生成的变节距螺旋线路径完成实体扫描，得到弹簧的基础实体结构，随后对两端支承圈的端面进行切削处理，模拟实际弹簧端部磨平的加工工艺，去除端部多余的实体部分，保证端面的平面度与安装基准的准确性。模型的材质配置参考常规弹簧的应用场景，赋予合金弹簧钢的材质属性，在渲染环节调整金属材质的反光度、粗糙度参数，还原弹簧钢经热处理后的表面金属质感，同时对弹簧的螺旋曲面进行光影优化，清晰展现每一圈弹簧的轮廓形态与螺旋升角特征，直观呈现弹簧的空间结构。结构设计层面严格遵循圆柱螺旋压缩弹簧的受力特性，有效圈部分保持均匀的节距设计，保证弹簧受轴向压力时各圈受力均匀，避免出现应力集中的结构缺陷，支承圈与有效圈之间的过渡段做平滑处理，减少工作过程中的应力突变，提升弹簧的疲劳使用寿命。整个建模过程完全参数化，所有设计尺寸均关联至参数表，可根据不同的载荷要求、安装空间要求快速调整参数生成对应规格的弹簧模型，无需重复进行建模操作，能够直接应用于机械装配设计、运动仿真分析、有限元受力校核等场景，为机械产品的整体设计提供准确的弹性元件模型支撑，模型的几何精度完全满足机械设计的工程要求，可直接导出用于工程图生成、加工工艺参考等后续环节。
