16英寸乘用车五辐铝合金轮毂结构设计

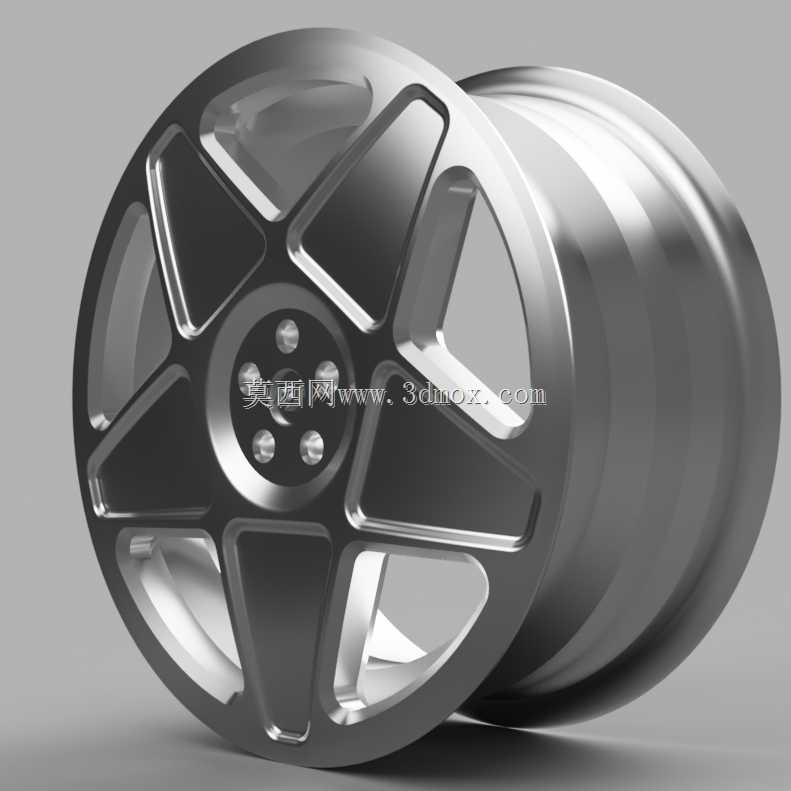

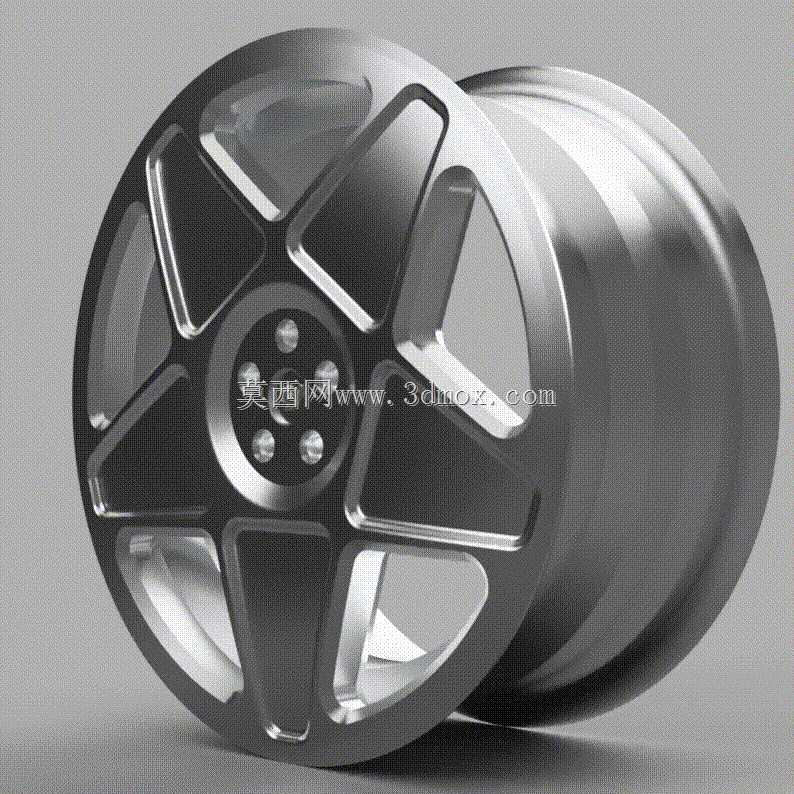

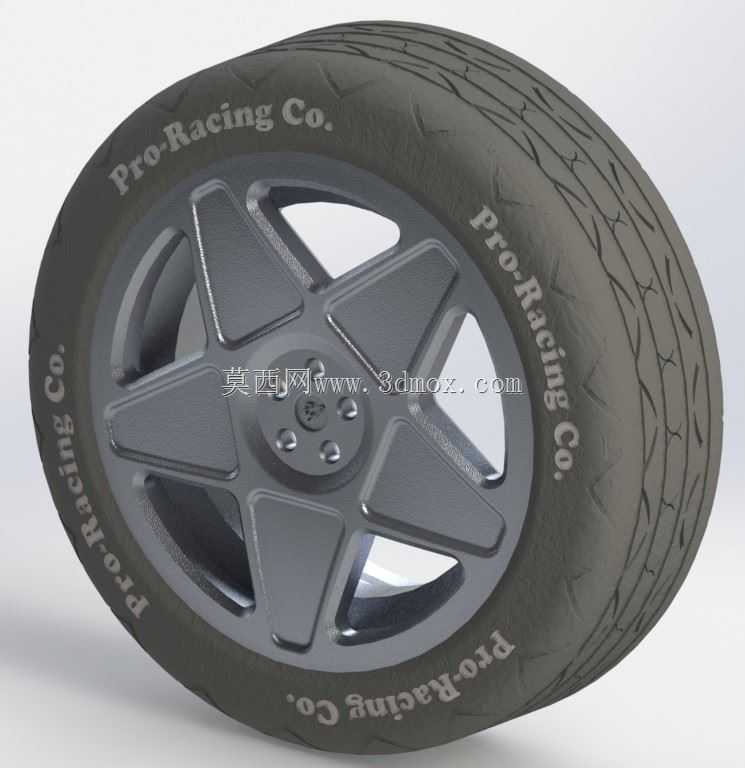

日常做底盘零部件建模时，轮毂是绕不开的结构件，这次做的16英寸规格合金轮毂，主要适配紧凑级家用乘用车的常规配置，对应市面上多数1.6L-2.0L排量前驱车型的装车需求，日常替换、改装或者底盘运动仿真都能用到。先从安装边界说起，这个轮毂的PCD参数匹配常见的5孔安装规格，中心孔直径对应主流家用车的轴头尺寸，安装面的沉台深度、螺栓孔的倒角都做了贴合实际装车的处理，不会出现建模时忽略安装间隙导致装配干涉的问题，轮辋的宽度对应16英寸规格下的常规J值，适配205-225宽度区间的乘用车子午线轮胎，轮缘的高度、胎圈座的角度都严格参考行业通用的轮辋轮廓标准，保证轮胎装配后气密性和贴合度符合实际使用要求。

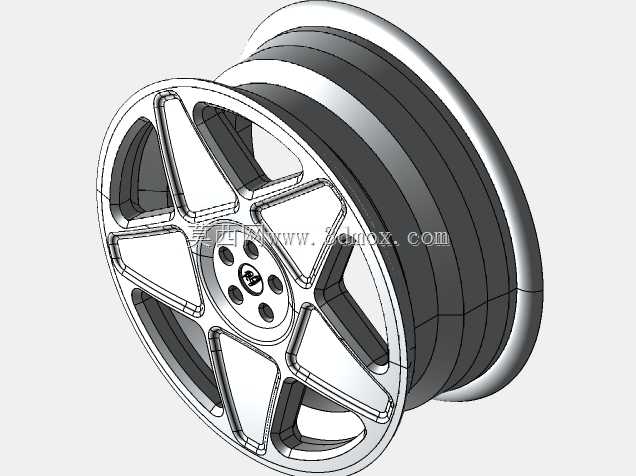

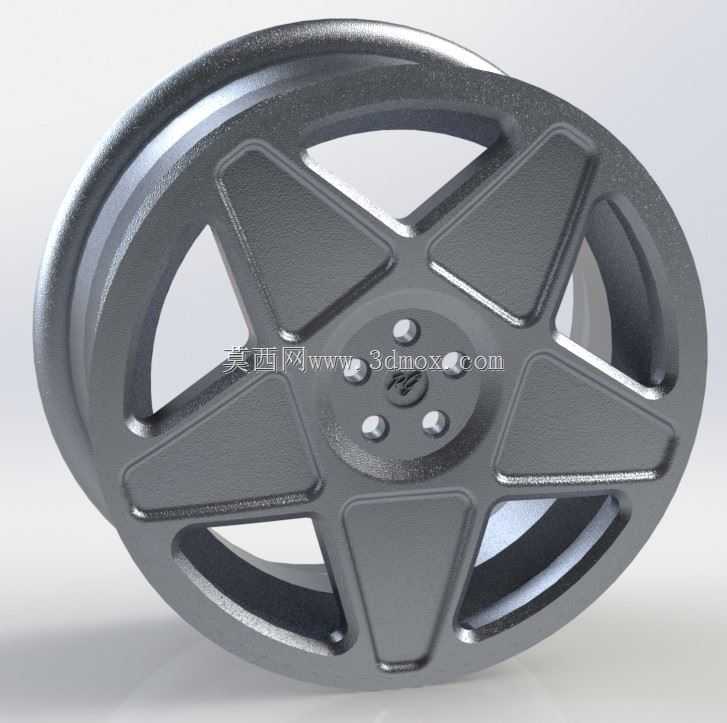

设计思路上没有做过于夸张的镂空造型，五辐的布局是兼顾强度和减重的经典选择，每根轮辐的截面做了变厚度处理，靠近轮心安装盘的位置厚度更大，往轮辋方向逐步收窄，既保证了螺栓安装区域的结构强度，能承受起步、制动时的扭矩传递，也能在过颠簸路面时分散轮辋受到的冲击载荷，避免应力集中在辐条根部出现开裂风险。轮辐表面做了亮面切削的造型处理，对应的是量产轮毂常见的机加工工艺，建模时特意留了表面处理的厚度余量，不会出现后续出工程图时工艺尺寸无法落地的问题。轮辋部分的结构做了等强度设计，气门嘴的安装位置特意避开了轮辐的遮挡区域，方便后续充气、胎压监测模块的安装，轮辋内部的通风槽结构也做了还原，车辆行驶时气流能顺着辐条间隙穿过轮辋，给制动盘、制动片带走热量，减少连续制动时的热衰减问题。

从实际应用场景来说，这个轮毂模型既可以用于整车总装时的底盘部件匹配，检查转向时轮毂和悬架摆臂、减震器、翼子板内衬的运动间隙，也可以用于改装方案的效果展示，或者做有限元分析时的基础模型，验证不同载荷下的应力分布、径向疲劳性能。建模过程中特意把安装面的定位凸台做了精准还原，这个结构是装车时和轴头配合定位的关键，很多新手建模时容易忽略这个细节，导致后续装配时轮毂同轴度出现偏差，高速行驶时出现抖动问题。另外轮辐背面的减重槽也做了写实处理，不是单纯做外观造型，每个减重槽的深度、过渡圆角都参考量产轮毂的设计，在保证结构强度的前提下尽可能降低簧下质量，毕竟簧下质量每减少一公斤，对整车操控响应、燃油经济性的提升都比簧上质量减重明显很多。

考虑到实际装车的工况，轮毂的安装盘和轮辐连接的位置做了大圆角过渡，避免直角位置出现应力集中，日常行驶中过减速带、坑洼路面时，这个位置承受的冲击载荷最大，圆角过渡能有效分散应力，降低长期使用后出现疲劳裂纹的概率。轮辋的胎圈座位置做了防滑的凸峰结构，轮胎充气后胎圈能牢牢卡在凸峰两侧，即使遇到轮胎亏气的极端情况，也能避免轮胎从轮辋上脱开，提升行驶安全性。整个模型的结构没有做多余的装饰性特征，所有曲面都对应实际的生产工艺，不管是低压铸造还是后续的机加工工序，都能直接基于这个模型做工艺拆分，不会出现无法开模、无法加工的特征。
