可拆卸组装式金属质感吹口哨结构设计

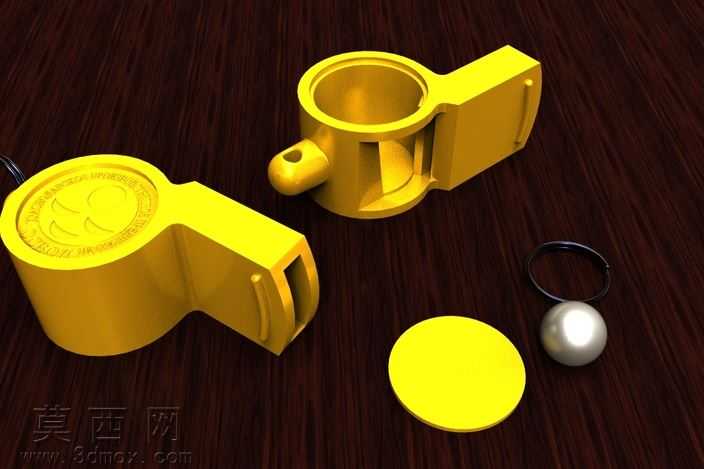

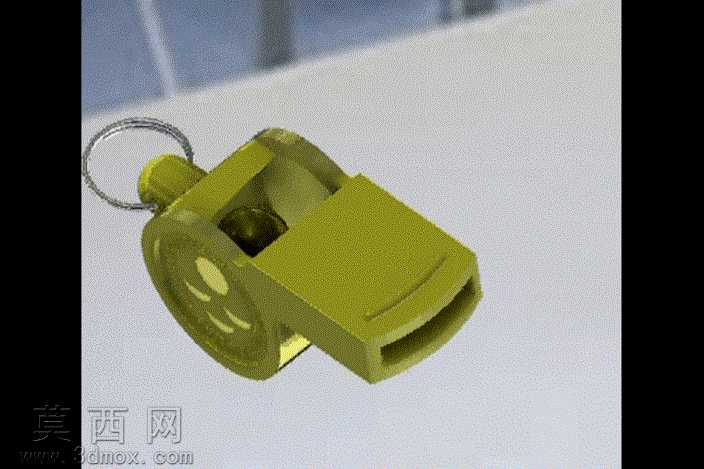

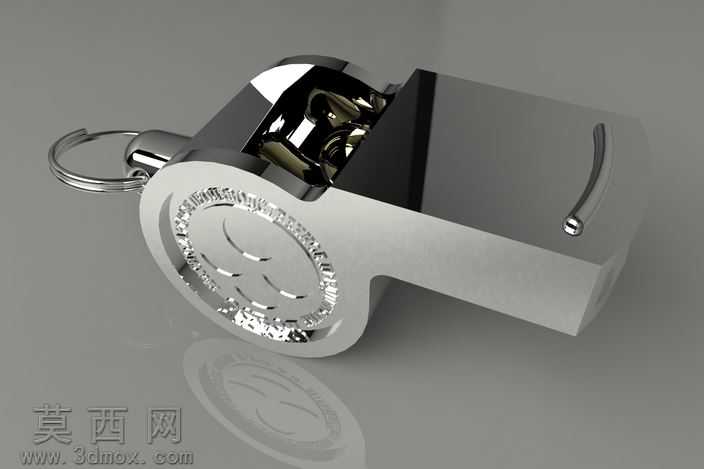

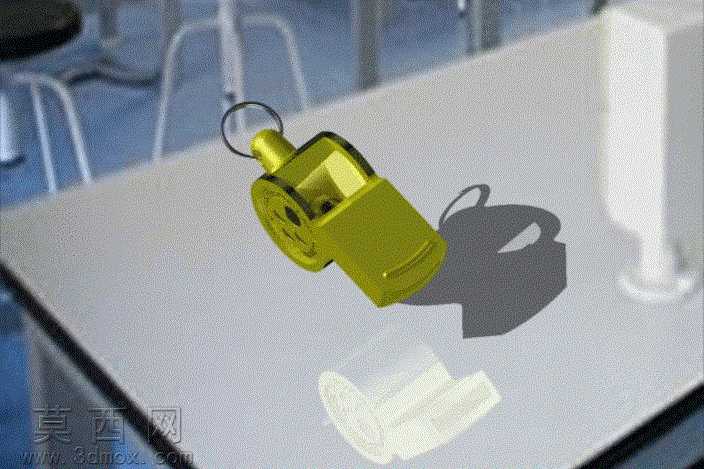

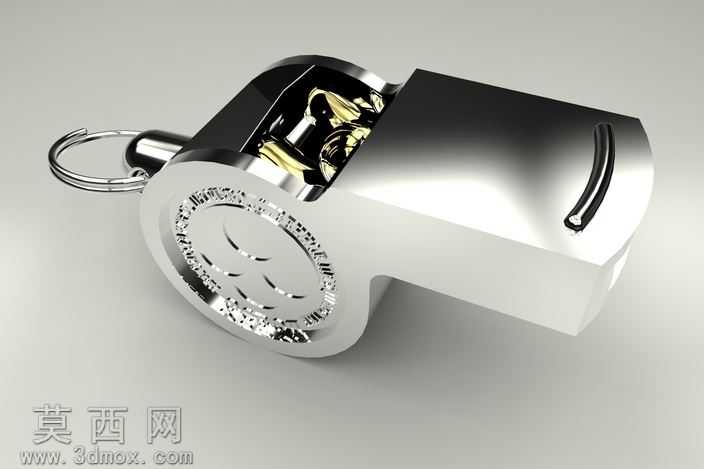

本作品为可拆卸组装式口哨的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据口哨的发声原理拆分核心功能模块，分别构建哨身主体、哨盖封板、内置滚珠、挂接环四个独立零部件，每个零件均严格遵循实际生产的尺寸公差逻辑设置参数，哨身的吹气通道采用等截面流线型结构设计，通过曲面放样、抽壳、布尔运算等特征命令完成腔体构建，确保吹气时气流能够稳定冲击腔体形成共振发声。建模过程中对各零件的装配配合关系做了完整定义，哨盖与哨身采用卡扣式限位结构，无需额外紧固件即可实现紧密扣合，同时预留了便捷拆卸的受力缺口，方便后期清理哨腔内部；内置的金属滚珠设置了合理的活动间隙，既能够在气流作用下灵活滚动改变发声频率，又不会从腔体缝隙中脱落；侧边的挂环孔位做了圆角过渡处理，避免穿挂挂绳时出现应力集中断裂的问题。渲染阶段采用KeyShot完成材质与场景搭建，哨身主体赋予亮面电镀金色金属材质，调整材质的粗糙度、金属度参数模拟锌合金压铸后的抛光镀层质感，内置滚珠赋予哑光银色金属材质还原不锈钢滚珠的视觉效果，挂环采用黑色哑光橡胶材质还原挂绳扣的真实触感，背景选用深棕色木纹桌面作为衬托，通过三点布光方案打亮模型结构，主光从侧上方投射凸显金属材质的高光反射，辅光补亮暗部细节避免结构死角死黑，背光勾勒模型轮廓提升整体层次感，最终渲染效果清晰呈现了口哨的拆分状态与组装逻辑，完整还原了产品的外观细节与结构特征，可直接用于产品结构验证、外观打样参考以及生产开模前的方案评审。
