涡轮结构汽轮发电机三维设计作品

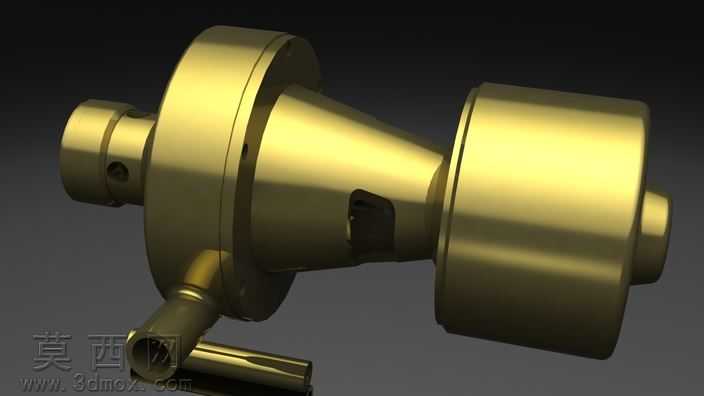

本作品为汽轮发电机的三维建模设计成果，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循汽轮发电机的实际结构比例，对涡轮进气端、锥形过渡腔体、动力输出轴段、主体机壳等核心部件进行了独立的特征建模，各部件间的装配关系完全匹配实际设备的连接逻辑，可清晰展现设备的内部构造衔接与外部轮廓形态。材质渲染阶段，针对金属部件采用了抛光黄铜材质进行表现，通过调整材质的反射率、粗糙度与环境光遮蔽参数，还原出金属构件的厚重质感与精致的机加工表面效果，渲染时搭配深色纯色背景突出主体结构，配合多角度光源布置，让锥形腔体的曲面过渡、法兰盘的安装孔位、侧置管路的弯折形态都得到清晰呈现，既展现了工业设计的严谨性，也具备良好的视觉展示效果。结构设计上，该模型还原了汽轮发电机的核心功能结构：左侧的轴段为动力输出与安装定位端，带安装孔的法兰盘用于设备的固定装配，侧置的管路结构为介质输入通道，锥形腔体为涡轮做功的核心腔室，右侧的圆柱段为发电主体舱室，各段结构的衔接处做了符合机加工工艺的圆角过渡处理，避免了尖锐棱角的不合理设计，所有孔位、管路接口的位置都经过尺寸校核，符合通用汽轮发电机的结构设计规范。建模过程中对细节特征做了精细化处理，包括法兰盘上的固定安装孔、侧置管路的接口形态、腔体表面的工艺开孔等细节都逐一还原，没有过度简化核心结构，既保证了模型的展示效果，也具备一定的结构参考价值，可用于相关设备的结构演示、原理教学或者方案展示场景，整体建模逻辑清晰，特征树层级分明，各部件可独立拆分编辑，方便后续进行结构调整或者工程图导出使用。
