白板记号笔精细三维建模设计作品

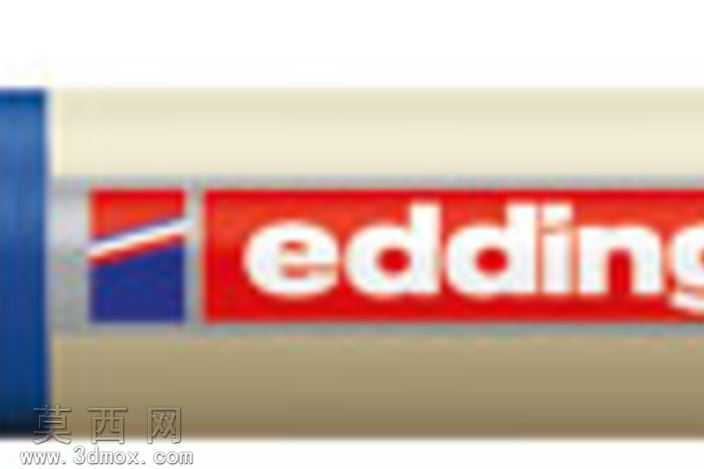

本模型为白板记号笔的精细化三维建模成果，建模过程以还原实物真实比例与结构细节为核心目标，首先通过实物测绘获取笔身、笔帽、笔尖、笔尾各部件的精确尺寸参数，在SolidWorks软件中采用自底向上的建模思路，先分别完成各独立零件的建模再进行整体装配。笔身主体采用旋转凸台命令生成基础柱体结构，针对笔身表面的品牌标识、产品型号文字区域，采用包覆特征实现曲面文字的精准贴合，还原实物印刷效果的同时保证曲面过渡顺滑无畸变。笔帽部分重点还原内部的卡扣密封结构，通过拉伸切除与凸台命令构建笔帽内侧的弹性卡位筋，确保虚拟装配时笔帽与笔身的配合关系和实物一致，可实现模拟插拔的装配动作。笔尖部分采用多段放样命令构建纤维笔头的锥度形态，还原笔头的多孔材质视觉特征，笔尾的封盖结构单独建模后与笔身主体采用同轴心配合完成装配。材质渲染阶段针对不同部件匹配对应材质属性，笔身主体赋予哑光白色塑料材质，调整粗糙度参数模拟真实PP塑料的微磨砂质感，笔帽与笔尖、笔尾的蓝色部件赋予稍高光泽度的蓝色塑料材质，还原实物的色彩区分；笔身标签区域采用贴图材质导入品牌标识素材，调整贴图映射坐标确保文字与曲面完全贴合无拉伸变形。建模过程中对所有圆角特征进行精细化处理，笔身边缘、笔帽棱线、笔尾过渡处均按照实物倒角尺寸添加对应圆角，避免尖锐棱角破坏真实感。整体模型完成装配后进行干涉检查，确保各零件之间无穿模、无配合冲突，可用于产品展示、结构验证、办公场景渲染素材等用途，完整还原了白板记号笔的外观形态与内部装配结构，各部件可单独拆分编辑，满足不同场景的使用需求。
