工业车间产线设备布局规划设计方案

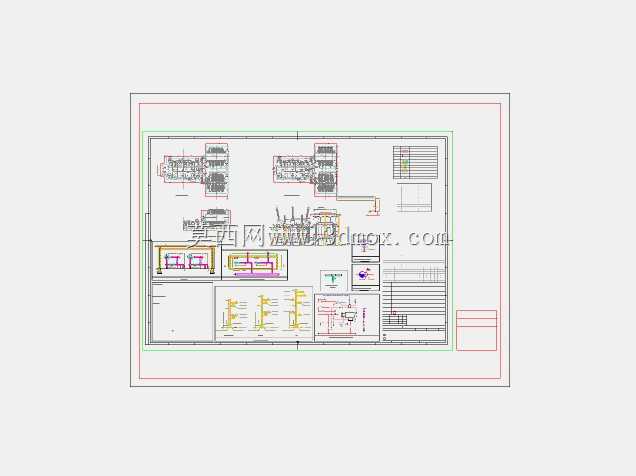

这套布局方案针对电子元器件组装类生产车间设计，核心围绕泰科类精密接插件生产的全流程工序排布展开，从原料入库暂存、端子冲压、注塑成型、组件装配、电性检测到成品包装出库的全链路动线做了无交叉规划，避免生产过程中物料折返搬运带来的效率损耗。在设计思路上，首先划定了厂房的建筑边界，外围承重墙、立柱位置、消防通道、楼梯间的位置完全贴合常规工业厂房的建筑模数，主通道预留1.8米宽度满足叉车双向通行需求，次通道预留1.2米满足人工周转车通行，所有设备的安装边界都预留了0.8米以上的检修操作空间，避免后期设备维护时无法拆解部件。冲压工位设置在靠近原料仓储的区域，因为冲压设备自重较大，靠近厂房承重柱排布降低楼板荷载压力，同时配套的废料收集槽直接对接工位侧边的暂存区，减少金属边角料的搬运距离；注塑工位紧邻冲压区排布，缩短冲压端子到注塑环节的转运路径，注塑机周边预留了模具吊装的作业空间，上方预留行车安装的高度余量，避免后期换模时出现空间干涉。装配工位采用U型排布方式，将多道手工装配工序沿U型线两侧布置，操作人员可以在短距离内完成多工位作业切换，减少无效走动距离，每个工位侧边都预留了物料盒的放置空间，工位间距按照单人操作的最大手臂伸展范围设置，避免操作时相邻工位互相干扰。检测工位设置在装配线的末端，紧邻成品暂存区，检测设备的电源接口、信号接口都在布局中预留了对应走线槽位置，避免管线横跨通道带来的安全隐患。管线布置方面，动力管线沿厂房立柱侧边的桥架排布，压缩空气管路沿设备排布方向走顶部桥架，在每个用气设备点位预留快速接口位置，电气线路与压缩空气管路分槽布置，避免信号干扰。消防设施的点位在布局中做了避让，所有设备都不遮挡消防栓、应急出口的位置，疏散通道全程无遮挡，满足工业厂房的消防规范要求。仓储区域分为原料暂存、半成品暂存、成品暂存三个独立区块，原料暂存区靠近厂房进货口，成品暂存区靠近出货口，半成品暂存区设置在各工序衔接的节点位置，每个仓储区块的货架排布都预留了叉车转弯半径，货架高度按照常规人工取货与叉车取货的分层高度设计，避免空间浪费。在设备安装的细节上，重型设备的安装位置都标注了地面承重要求，对应厂房结构的承重梁位置排布，避免后期设备安装后出现地面沉降问题；产生噪音的冲压、注塑设备集中布置在厂房远离办公区的一侧，减少生产噪音对办公区域的影响；需要恒温环境的检测工位设置在厂房内侧远离门窗的位置，减少外界温度波动对检测精度的干扰。整个布局的动线设计完全按照生产流程的单向流动逻辑，从原料进入到成品流出没有反向动线，物料转运的总路径长度相比传统直线型布局缩短近30%，同时预留了15%左右的备用空间，方便后期新增设备或者调整产线时不需要大规模改动整体布局。
