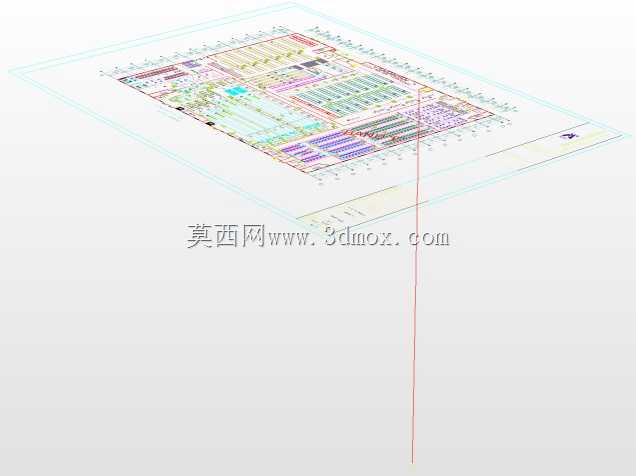

厂区公用设施点位与设备配置布局方案

这套布局方案的核心价值，在于解决生产厂区从基建配套到设备落地全流程的空间协同问题，很多制造企业在新厂筹建或者老厂技改阶段，最容易出现的问题就是各专业线各自为政——做管网的只考虑管线走向最短，做设备的只考虑单机操作空间，做物流的只考虑通道转弯半径，最后落地时才发现消防栓挡了叉车通道、动力接口离设备接线端差了三米、排气口正对车间送风入口，反复拆改不仅拖慢投产进度，还会造成大量基建成本浪费。做这类布局设计的时候，首先要锚定的是生产动线的核心逻辑，先把从原料入库、各工序流转、成品出库的主通道宽度卡死，主通道要满足最大吨位叉车带载转弯的边界要求，两侧不能布置任何固定设施，次通道的宽度要匹配对应工序的物料周转需求，比如焊接工位旁的次通道要预留焊材配送、工件转运的空间，不能只留单人通行的宽度。在公用设施点位的排布上，要先梳理全厂区所有设备的动力需求，逐台统计用电功率、压缩空气耗气量、给排水需求，再对应匹配接口的位置和容量，比如大型冲压设备的供电接口要预留足够的线缆弯曲半径，不能紧贴设备基础边缘布置，否则后期穿线的时候会出现线缆弯折半径不够无法施工的问题；机加工区域的切削液供回管路，要顺着设备排屑口的方向布置，避免管路横跨通道被周转车碾压破损。设备配置级别的划定，不是简单把设备按大小摆放在对应区域，而是要匹配生产节拍的衔接要求，比如前道粗加工设备的出料端，要正对后道精加工设备的上料位，中间预留的暂存区面积要匹配两个工序之间的在制品缓存量，不能出现前道产能高、后道接不住，工件堆在通道上的情况。还要考虑公用设施的检修边界，所有的阀门、配电开关、计量仪表，都要预留足够的操作空间，不能被设备或者物料架挡住，比如车间总气阀的位置，要保证出现紧急情况时，操作人员能在3秒内触达，周围不能堆放任何杂物；消防设施的点位要严格满足覆盖半径要求，周边1.5米范围内不能有任何遮挡，同时要避开设备的高温排气口、焊接火花飞溅区域，避免消防设施被误触发或者高温损坏。设计过程中还要考虑后期产能扩容的预留空间，不能把整个厂区的可用面积全部填满，要在主动力管网的末端预留接口，在生产区域的边缘预留10%-15%的备用空间，方便后期新增设备的时候不用大规模改动现有公用设施管线。不同功能区域的公用设施配置要做差异化处理，比如装配区域要预留足够的照明接口、工具供电接口，测试区域要做独立的接地网布置，仓储区域的消防设施要匹配存储物料的防火等级，不能所有区域都套用统一的配置标准。还要核对所有设施的安装高度边界，比如架空的动力管线高度要高于最高周转设备的顶部高度30公分以上，避免物料转运的时候刮碰管线；地面的标识标记要采用耐磨材质，对应设备的定位点、人行通道边线、危险区域警示线，都要和实际设备安装位置精准对齐，不能出现标识和实际位置偏差过大，误导现场作业的情况。从三维建模的角度来说，这套布局把所有设施和设备的外轮廓、安装点位都做了1:1的还原，设计阶段就可以模拟不同的作业场景，比如模拟叉车满载通行的时候会不会碰到两侧的设施，模拟操作人员更换模具的时候有没有足够的操作空间，模拟管线检修的时候能不能顺利拆装部件，把所有可能出现的空间冲突在设计阶段就全部解决，避免后期现场施工的时候出现反复调整的问题。
