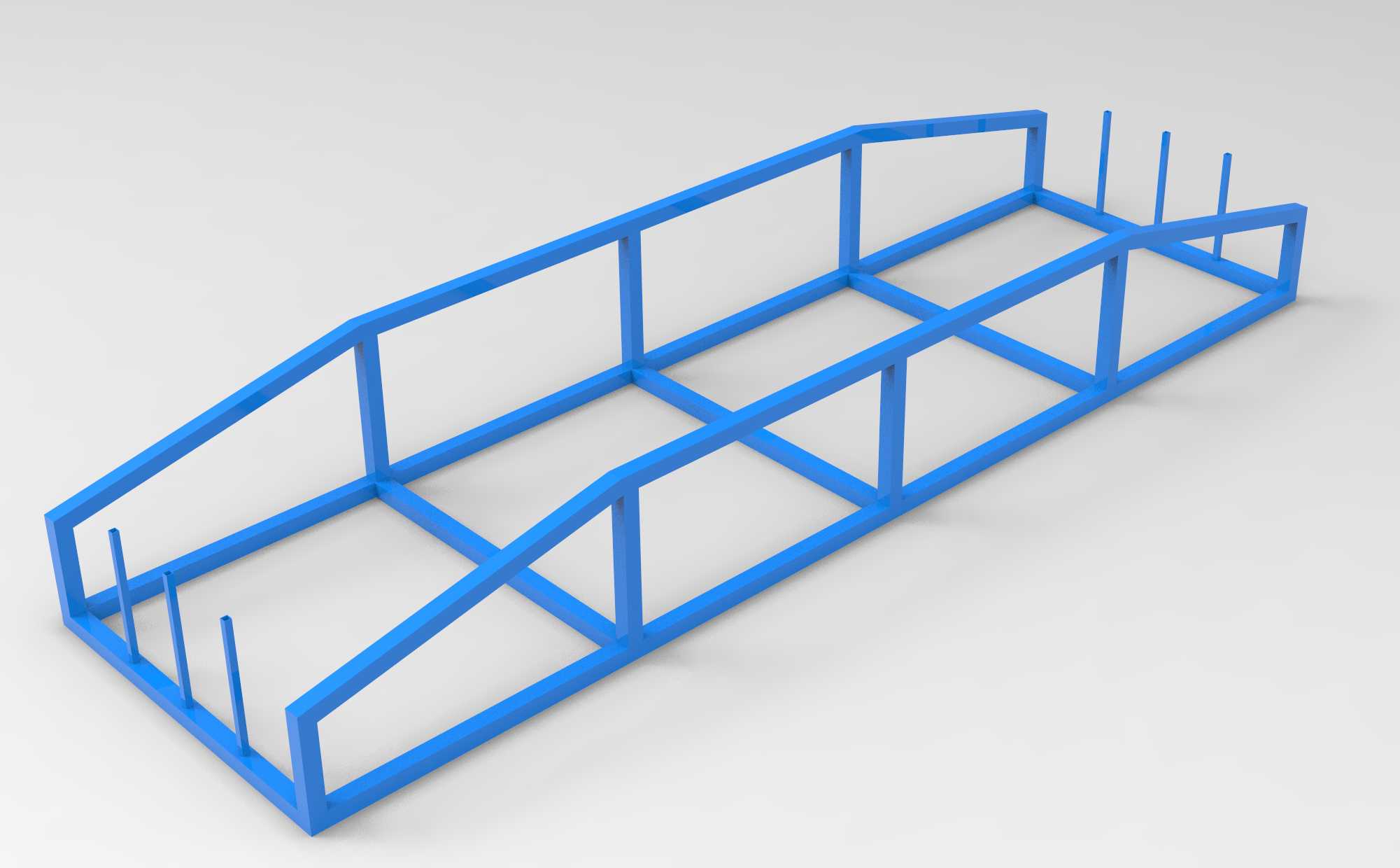

铝型材工厂成品存储周转框架

在铝型材挤压生产的后段工序，成品型材从时效炉出料、完成表面处理后，到打包发货前的暂存、工序间转运环节，一直存在长尺寸物料堆放易变形、转运磕碰划伤表面、堆垛杂乱找料效率低的痛点，这款周转框架正是针对这类场景做的定向结构设计。整体采用框架式镂空结构，没有多余的封闭面板，一方面能大幅降低自身重量，减少人工或叉车转运时的负载消耗，另一方面镂空结构不会积存生产现场的铝屑、切削液残留，日常清理维护只需要用压缩空气吹扫即可，适配生产车间多尘、多切削液的作业环境。框架的主承力梁采用矩形截面杆件拼接，所有杆件连接节点均做了满焊加固，在长尺寸方向的中间位置设置了两道横向加强肋，避免长跨度框架在堆垛或者满载型材时出现中部下挠变形，毕竟常规建筑铝型材、工业铝型材的单根长度普遍在6米左右，框架的内空长度刚好适配常规6米型材的放置，两端预留的50mm余量方便工人吊装型材时挂吊带，不会出现型材端部顶到框架端梁导致磕碰的问题。框架两侧的竖向挡杆做了差异化高度设计，其中一端的挡杆高度更低，是专门预留的上料侧，工人用行车吊运成捆型材的时候，可以从低挡杆侧直接滑入框架内，不需要将型材完全抬升到框架最高高度以上，能降低吊装作业的操作难度，减少高空对位的时间，也能避免型材吊装对位时来回晃动撞击挡杆造成结构变形。另一侧的高挡杆则起到限位作用，防止型材在转运过程中从框架另一侧滑落，尤其是用叉车做厂区长距离转运时，遇到路面不平整、转弯减速的情况，高挡杆能完全兜住型材的端部，不会出现物料倾翻的安全隐患。框架底部的承托梁做了等间距排布，间距控制在400mm，这个尺寸是经过现场验证的，不管是薄壁的家装铝型材还是厚壁的工业重载铝型材，放在承托梁上都不会因为跨距太大出现自重下弯的情况，能保证型材存放过程中的直线度，避免后期校形增加额外工序。框架底部预留了标准叉车孔位，孔位高度和宽度适配厂区通用的3吨手动液压叉车、电动叉车的叉齿尺寸，不需要额外配置专用属具就能完成叉取转运，同时框架四个角的底部做了堆垛定位凸台，顶部对应位置做了定位凹槽，空架回收或者满载暂存的时候可以直接多层堆垛，凸台嵌入凹槽后不会出现堆垛滑移，能大幅提升仓储区域的垂直空间利用率，减少地面占用面积。在细节设计上，所有和型材接触的杆件表面都做了圆弧倒角处理，没有尖锐的焊疤、棱角，避免型材放置、抽拉的时候刮伤表面氧化层或者喷涂涂层，减少成品不良率；框架的整体宽度设置为1.2米，刚好可以并排放置两捆常规包装规格的铝型材，不会因为宽度太大导致叉车转运时视线遮挡，也不会因为宽度太小降低单次转运的装载量。这款周转架既可以用在成品仓库做固定存储货位，也可以直接随叉车在挤压车间、氧化车间、包装车间之间做工序间周转，不需要反复倒换料架，减少型材的二次吊装次数，从流程上降低磕碰损伤的概率。
