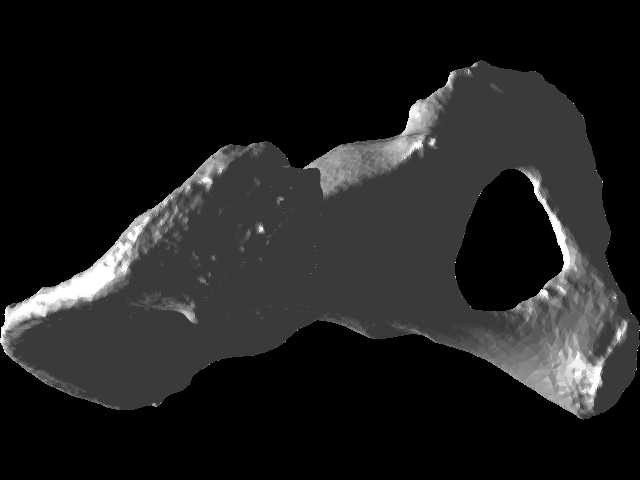

女性右侧髂骨解剖结构三维重建模型

在骨科临床与医学工程领域，人体骨骼的精准三维模型是开展术前规划、植入物匹配设计、医学教学演示的核心基础载体，本次呈现的女性右侧髂骨三维结构，完全基于真实人体影像数据分割重建，还原了自然状态下髂骨的所有解剖特征，没有做任何理想化的几何简化，能为相关场景的应用提供可靠的结构参考。从实际应用场景来看，这类骨骼模型首先服务于骨科术前模拟环节，针对髋臼周围截骨、骨盆骨折内固定、髋关节置换等涉及髂骨区域的手术，术者可以依托该模型提前预判骨面的起伏形态、闭孔的空间位置、髂嵴的走行弧度，提前规划螺钉的置入角度与深度，避开骨质薄弱区域与重要的神经血管走行位置，减少术中的透视次数与操作风险。在医用植入物开发环节，不管是骨盆接骨板的外形适配，还是髋关节假体的骨面贴合度验证，都需要依托真实的髂骨形态做匹配验证，避免出现植入物与骨面不服帖、固定点位骨质不足的问题，尤其是针对女性骨盆的特殊形态特征，该模型能为性别适配型植入物的设计提供真实的解剖参照，弥补通用型植入物在女性患者身上适配性不足的缺陷。在医学教学场景中，该模型可以替代传统的尸体标本，用于解剖教学中髂骨结构的识别，让学习者直观观察髂骨耳状面、髂前上棘、髂后上棘、坐骨大切迹等标志性结构的空间位置关系，理解髂骨作为骨盆环重要组成部分的力学传导路径，解决实体标本资源不足、观察角度受限的问题。从模型本身的功能特性来看，重建过程完整保留了髂骨表面的自然纹理与骨面起伏，包括髂窝的凹陷形态、耳状面的粗糙关节面结构、闭孔的完整轮廓、髂嵴的自然增厚边缘，没有对骨表面的微小凸起与凹陷做平滑处理，能真实反映活体骨骼的实际形态，不管是用于3D打印制作实体解剖模型，还是用于有限元分析中的骨结构赋值，都能提供准确的几何边界。在设计重建思路上，整个过程以影像数据的灰度特征为分割依据，逐层区分骨组织与周围软组织的边界，针对髂骨与骶骨、耻骨、坐骨连接的毗邻区域，严格按照解剖学的骨边界做分割处理，避免出现结构粘连或者骨质缺失的问题，同时保留了骨皮质表面的自然凹凸，还原了肌肉、韧带附着点的骨面特征，确保模型的解剖准确性。从结构尺寸与安装边界的角度来说，该模型严格遵循真实女性髂骨的解剖比例，髂嵴最高点到髋臼中心的垂直距离、髂前上棘到髂后上棘的弧长、闭孔的长径与短径比例都符合人体测量学的正常范围，在用于手术导板设计、植入物匹配时，不需要额外做比例缩放就能直接适配同体型的患者数据；如果用于教学演示场景，可根据展示需求等比例缩放，不会破坏各解剖结构之间的相对位置关系。需要注意的是，该模型还原的是健康成年女性的右侧髂骨形态，不存在骨质增生、骨折、骨缺损等病理改变，在用于病理状态下的手术规划时，需要结合患者的实际影像数据做调整，不能直接套用该模型的结构参数。另外，髂骨作为骨盆环的重要组成部分，上接躯干重量，下传下肢受力，模型完整还原了骨小梁走行对应的骨面增厚区域，也就是力学承载的主要部位，在做力学仿真分析时，可以依托这些形态特征准确划分骨质的疏密区域，赋值不同的材料参数，得到更贴近真实情况的力学分析结果，为骨盆生物力学研究提供可靠的几何基础。
