一体成型竞速自行车车架三维设计

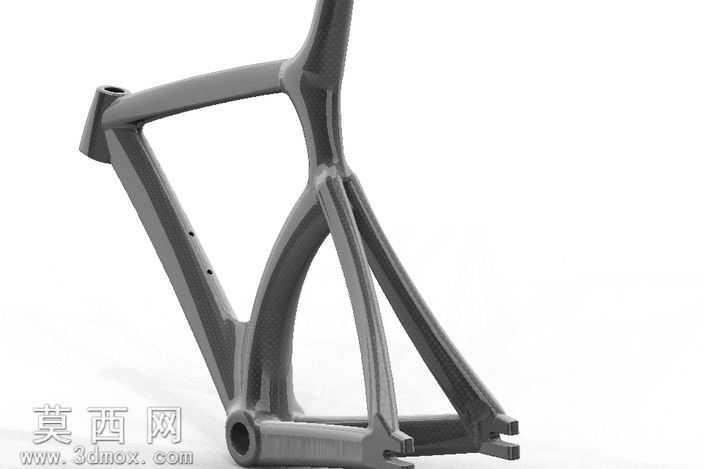

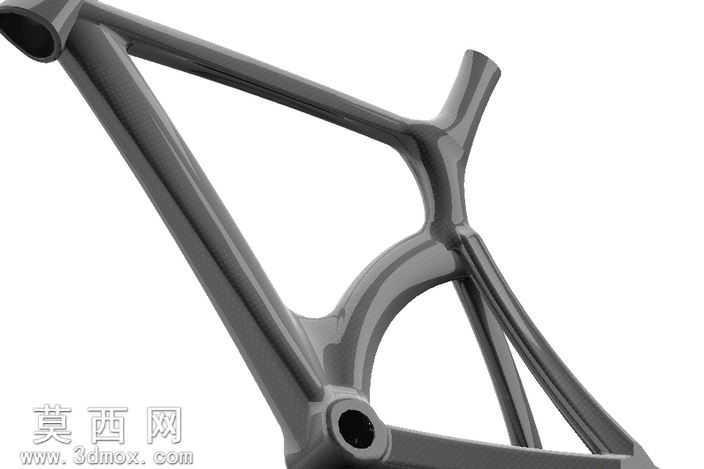

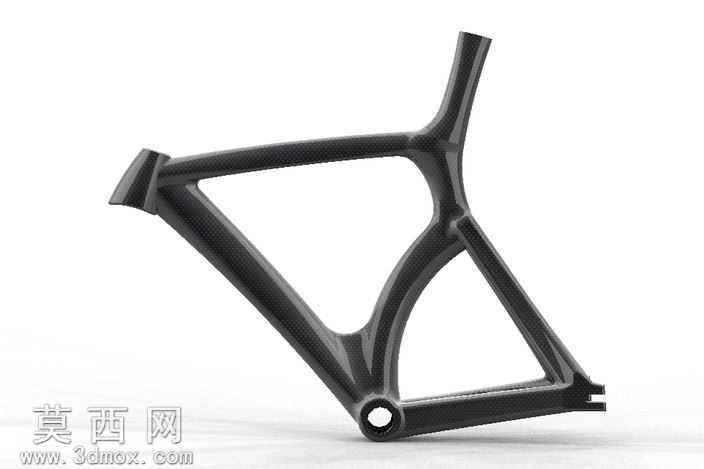

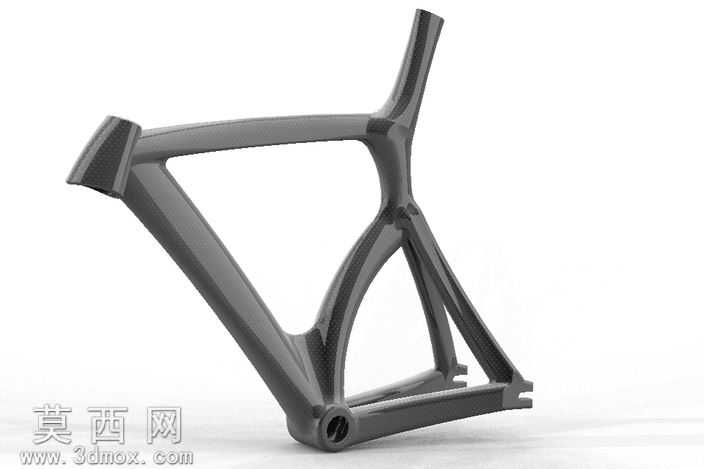

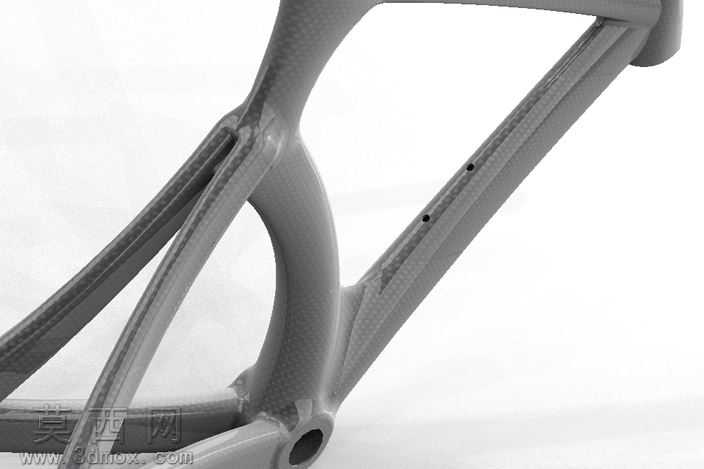

本作品为竞速类自行车车架的三维参数化建模成果，建模过程以真实公路自行车架的力学性能与装配需求为核心设计依据，首先通过草绘模块勾勒出车架各管材的中心走向轨迹，精准匹配竞速车架的几何角度参数，包含头管倾角、座管角度、后下叉长度、五通下沉量等关键骑行几何数值，确保建模完成的车架符合专业竞速骑行的姿态设定。建模阶段采用多实体融合的建模逻辑，分别对头管、上管、下管、座管、后上叉、后下叉、五通壳体、尾钩安装位等独立结构进行特征构建，针对一体成型碳纤维车架的流畅曲面特征，运用曲面放样、边界混合、曲率连续过渡等建模手法，消除各管材衔接处的生硬棱角，还原一体成型车架顺滑的流体力学外观，同时在五通、头管、尾钩等受力集中区域做了局部加厚的结构特征设计，匹配实际生产中的强度需求。材质渲染阶段，为车架主体赋予哑光炭黑碳纤维复合材质，调整材质的纹理走向与各管材的轴向保持一致，还原碳纤维材质特有的细微编织纹理质感，对金属嵌件部位赋予哑光金属材质，区分不同构件的材质属性，同时添加环境反射效果，让车架曲面的光影过渡自然柔和，充分展现一体成型车架的精致工艺感。结构设计上，预留了标准碗组安装位、座管夹持位、五通轴承安装位、后轮尾钩安装位、碟刹安装座等标准装配接口，所有接口尺寸均遵循通用自行车零配件的行业标准，可直接与对应规格的标准零配件完成虚拟装配，验证结构的装配合理性。整体设计兼顾了竞速车架的轻量化外观需求与结构力学合理性，曲面过渡流畅无破面，特征参数完整可编辑，可用于自行车结构教学、外观方案验证、骑行装备相关的设计展示场景。
