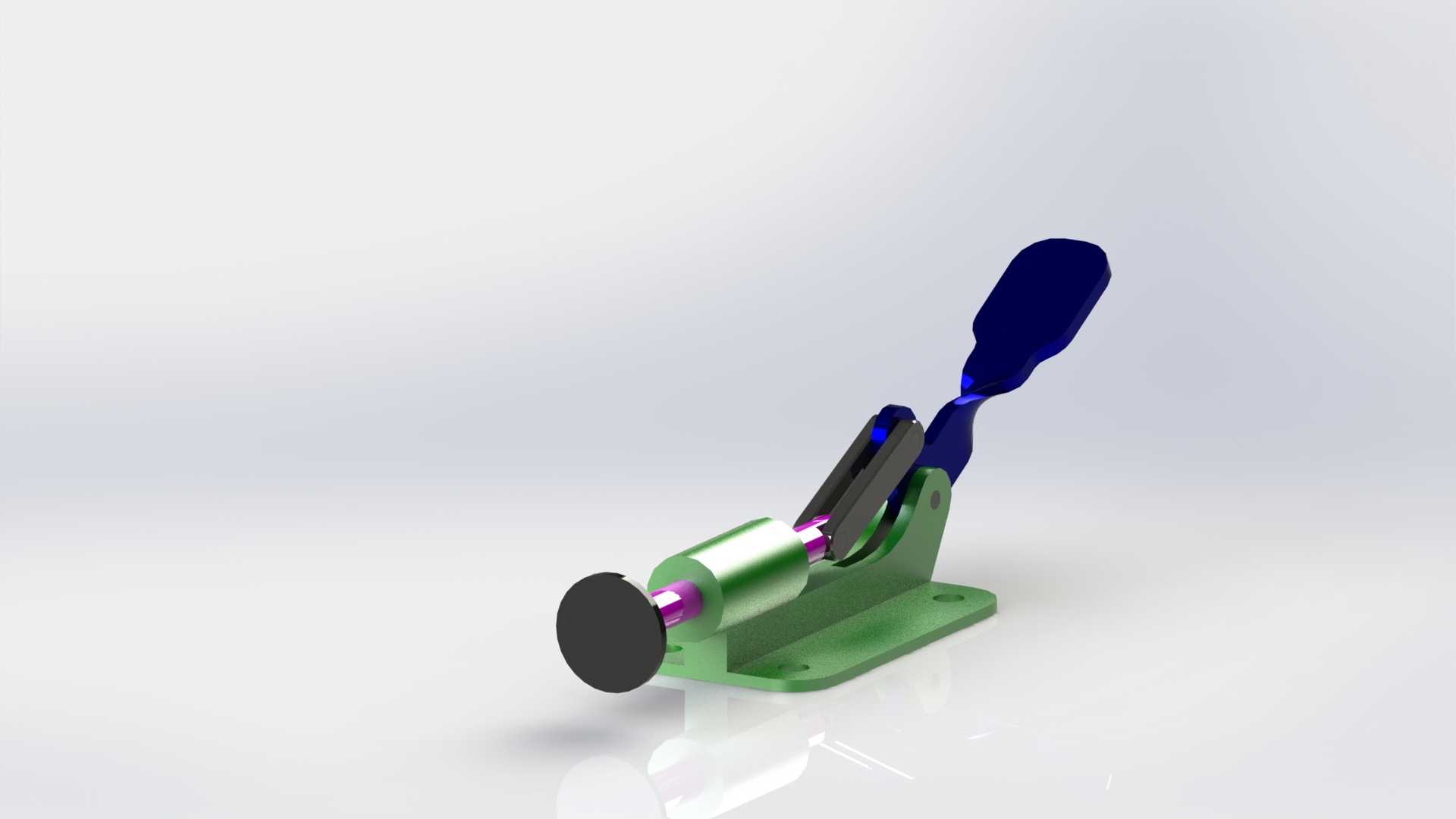

推拉式快速夹钳压紧锁紧机构

　　在工装夹具设计、非标设备工位定位、小型工件装配作业场景里，这类手动推拉式快速夹钳是出现频率极高的压紧执行元件，很多做治具设计的工程师在做方案选型时，都会优先考虑这类成熟结构，毕竟它的动作逻辑经过了几十年工业场景验证，可靠性和操作便捷性都经过了大量产线的实际考验。从实际使用场景来看，这类夹钳常被布置在装配流水线的工件定位工位、PCB板测试治具的压紧位、小型五金件焊接工装的固定端，还有木工开料作业的临时压紧场景，只要是需要频繁开合、快速压紧且压紧力要求不算极端的工位，都能看到它的身影，相比螺栓压紧、偏心轮压紧的结构，它的操作行程更可控，压紧到位后的自锁特性也能避免作业过程中松脱，不需要操作人员反复确认锁紧状态，

　　能有效降低工位操作的辅助时间。从功能特性上看，这款夹钳采用推拉式的动作逻辑，操作手柄向下压合时，内部的连杆机构会越过死点位置，带动前端的压头向前伸出，将工件牢牢顶紧在定位基准面上，手柄抬起时压头自动回缩，留出足够的工件取放空间，整个动作过程单手即可完成，操作力经过连杆杠杆放大，不需要施加很大的握力就能获得足够的顶紧力，适合长时间重复操作的工位，不会给操作人员带来过大的劳动强度。设计思路上，整个结构采用了经典的肘节自锁原理，核心的连杆传动副做了耐磨处理，底座采用带安装孔的平板式结构，不需要额外做复杂的安装适配，直接通过螺栓就能固定在工装基板上，手柄部分做了贴合手部握持的曲面造型，边缘做了倒钝处理，避免操作时划伤手部，

　　前端的压头采用橡胶包覆的圆盘结构，接触工件时不会压伤工件表面，同时能增大接触摩擦力，避免顶紧过程中工件出现滑移，压头和推杆之间采用螺纹连接，可以根据实际工件的厚度和安装位置调整压头的伸出长度，适配不同尺寸的工件压紧需求，不需要额外加工转接件。从安装边界来看，底座的两个安装孔间距符合通用快速夹钳的安装尺寸规范，和市面上同规格的推拉式夹钳安装孔位完全兼容，替换现有工装上的老旧夹钳时不需要重新打孔，直接原位安装即可；整体外形在压合状态下的高度不会超出常规工装的避让空间，手柄抬起后的最大摆角也做了限位，不会和工位周边的其他部件产生运动干涉，推杆的伸缩行程控制在合理范围内，既保证了足够的工件取放间隙，又不会因为行程过长导致整体结构尺寸偏大，

　　占用过多的工装安装空间。在实际选型适配的时候，需要注意根据工位需要的顶紧力选择对应规格的夹钳，这款夹钳的顶紧力适合中小型工件的定位压紧，如果是重型工件的压紧则需要选择更大规格的型号，同时安装时要保证推杆的运动方向和工件的受力面垂直，避免出现侧向分力导致夹钳受力不均，长期使用出现磨损松旷的问题，日常维护只需要定期在连杆铰接点滴注少量润滑油，就能保证长时间的动作顺畅，不需要复杂的保养流程，非常适合工业场景下的长期连续使用。
