水培系统方形储液槽结构设计

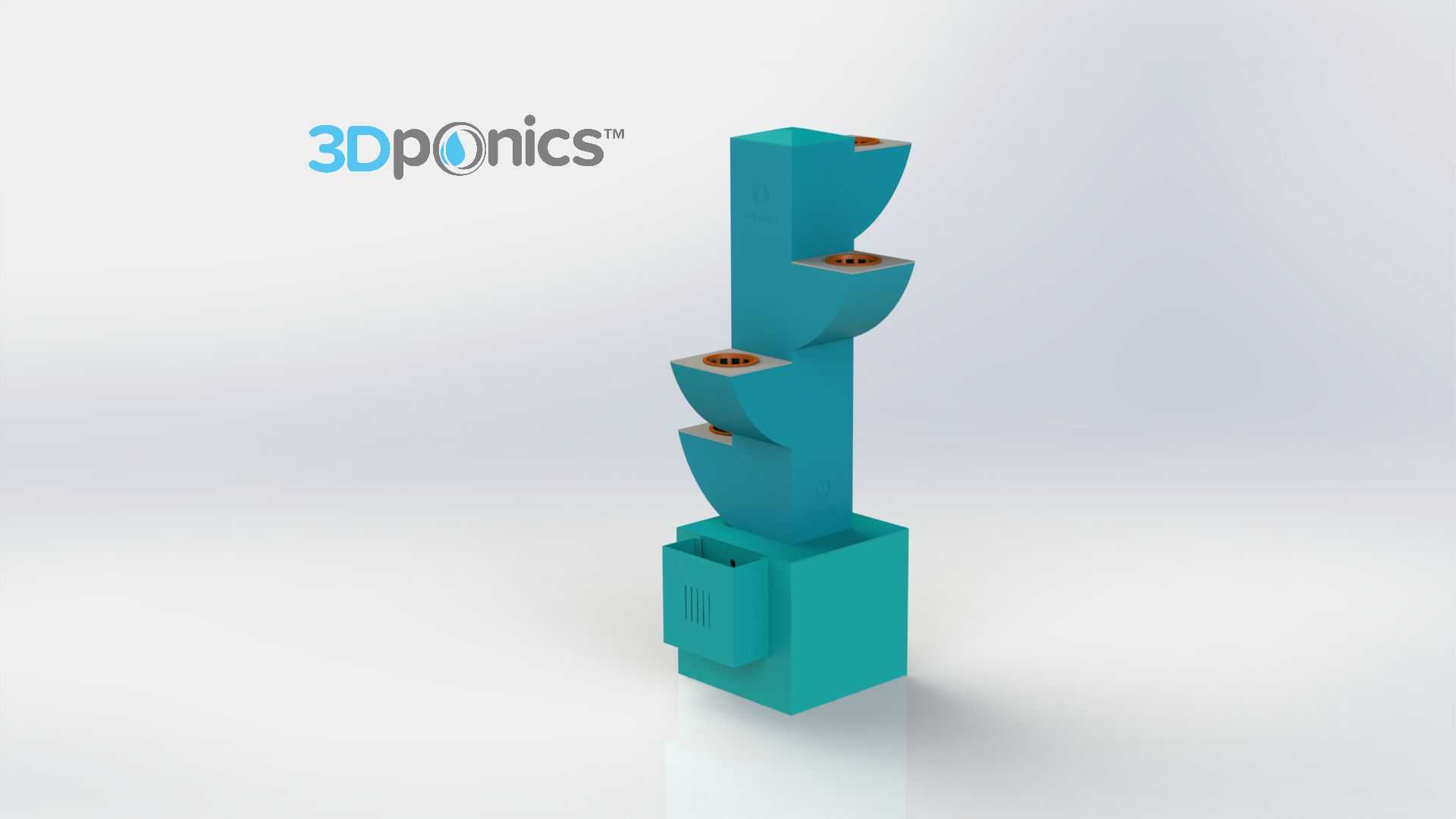

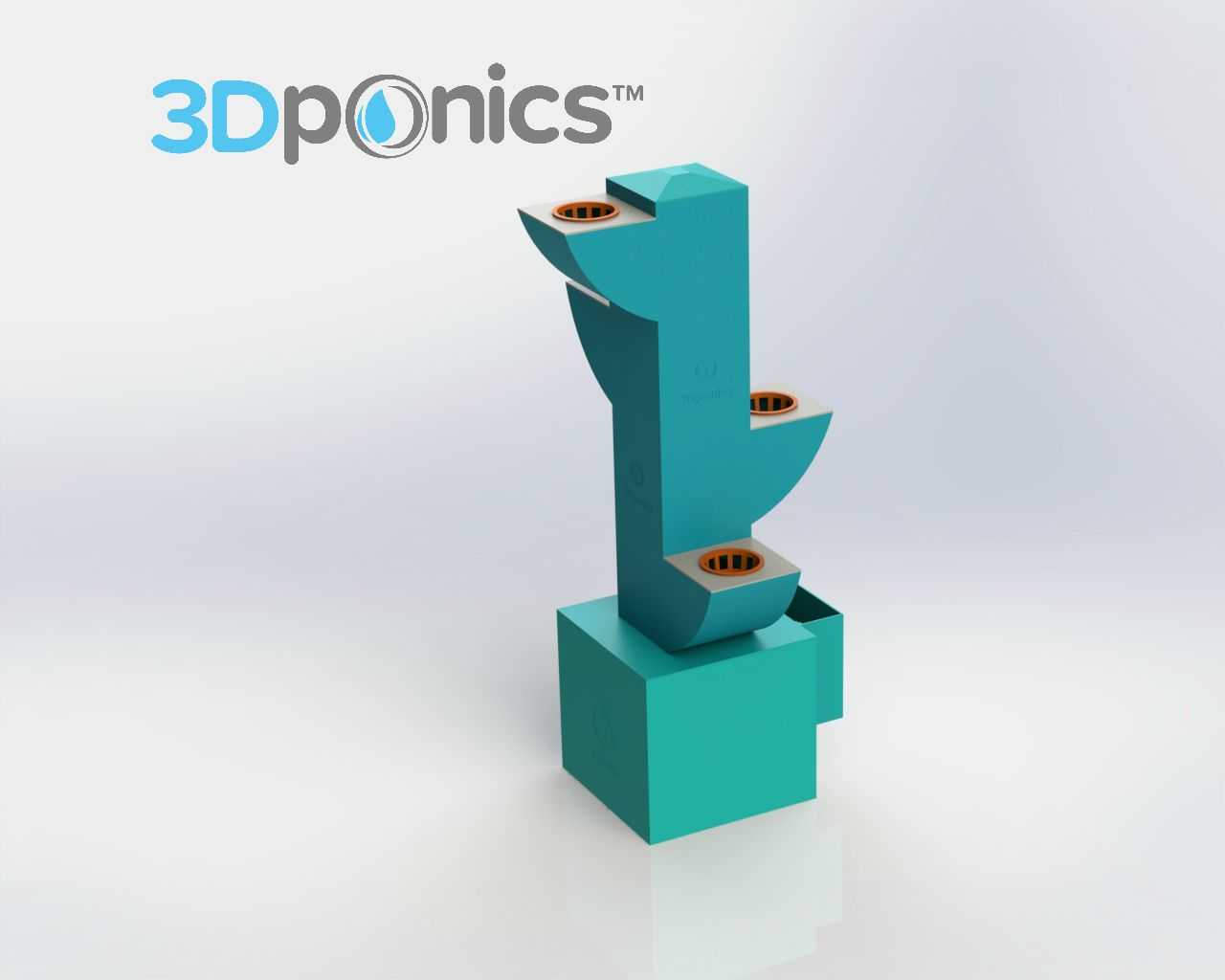

在都市农业、家庭园艺以及小型规模化水培种植场景中，营养液的循环储存单元是整套水培系统的核心基础部件，本次涉及的方形储液槽，正是面向3Dponics草本植物水培体系开发的专用储液构件。从实际使用场景出发，这类储液槽需要适配桌面级、阳台级小型水培装置的安装空间，既要满足营养液密闭储存、减少外界杂质落入的需求，也要兼顾泵组安装、管路接驳的操作便利性，同时还要适配3D打印成型的工艺特性，让普通种植爱好者也能自行制作替换部件。

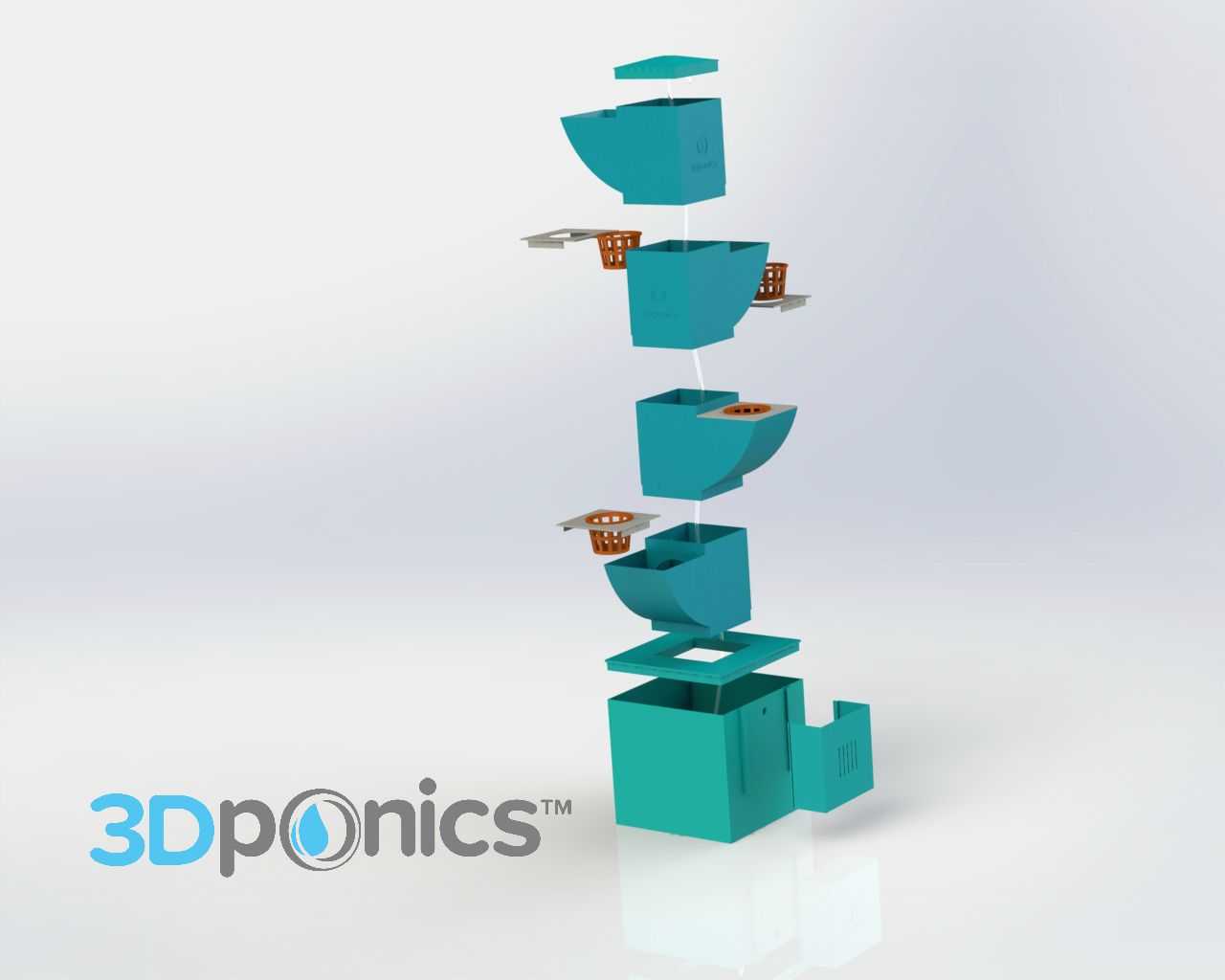

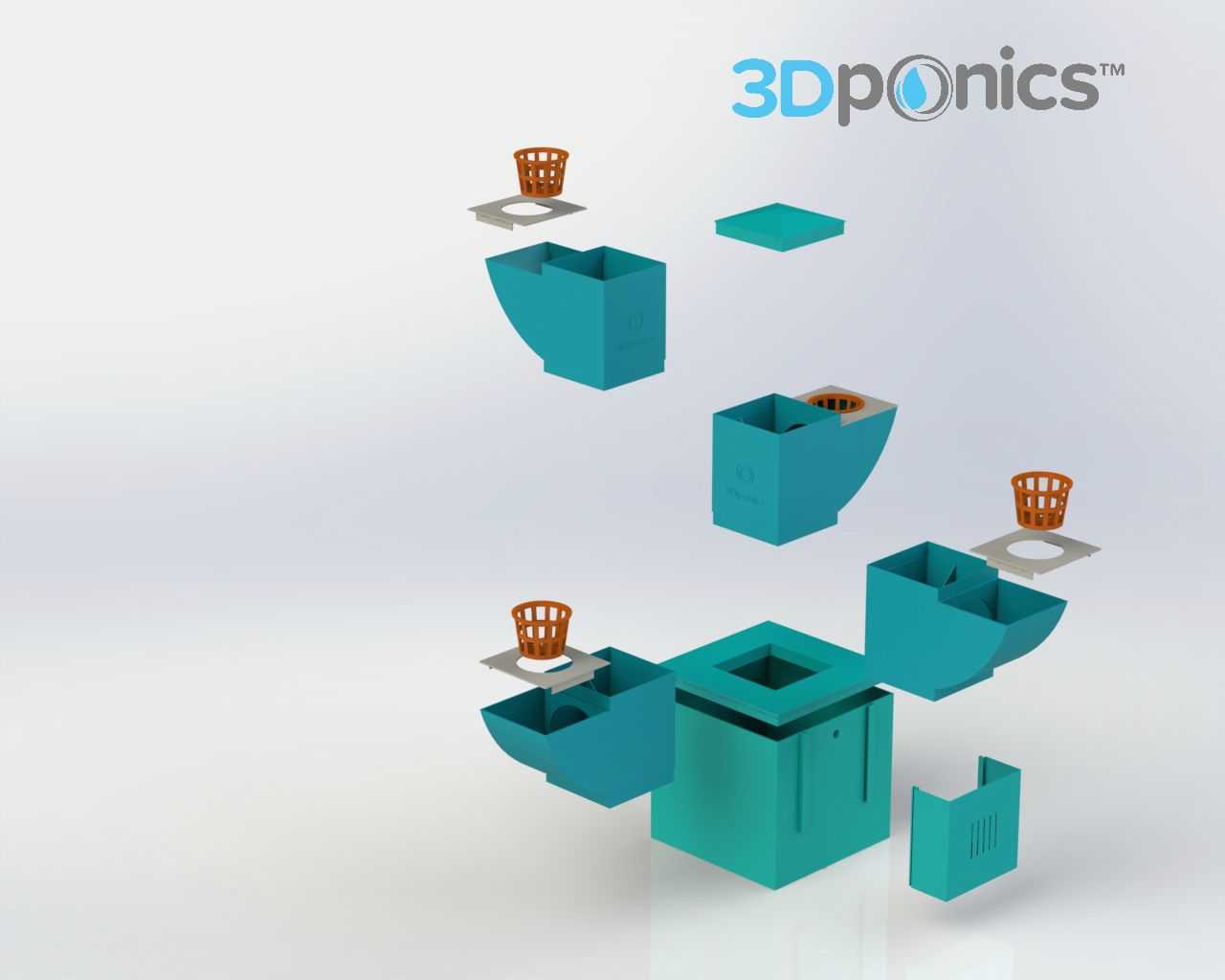

从功能特性来看，该储液槽的核心作用是储存、收集整套水培系统中循环流动的营养液，为植物根系持续供给养分提供稳定的液体缓存空间。槽体侧壁预留的泵安装座结构，能够直接适配常用的小型潜水泵安装，无需额外制作转接支架，泵体装入后可直接将槽内储存的营养液泵送至种植层，完成养分供给后，多余的营养液会通过回流管路重新回到储液槽内，形成完整的闭环循环。槽体上沿的凸起加强筋结构，一方面能够提升槽体整体的结构刚度，避免盛装液体后侧壁出现鼓胀变形，另一方面也可以作为槽盖的定位卡合边，在需要加盖使用时能够直接匹配配套盖板，减少营养液的蒸发损耗，同时阻挡灰尘、蚊虫落入槽内污染营养液。侧壁上开设的小孔为管路穿装孔，可根据实际管路走向选择开孔位置，穿装回流管、液位检测管等附属管路，孔位边缘做了圆角过渡处理，避免穿管时割伤管路外壁造成漏液问题。

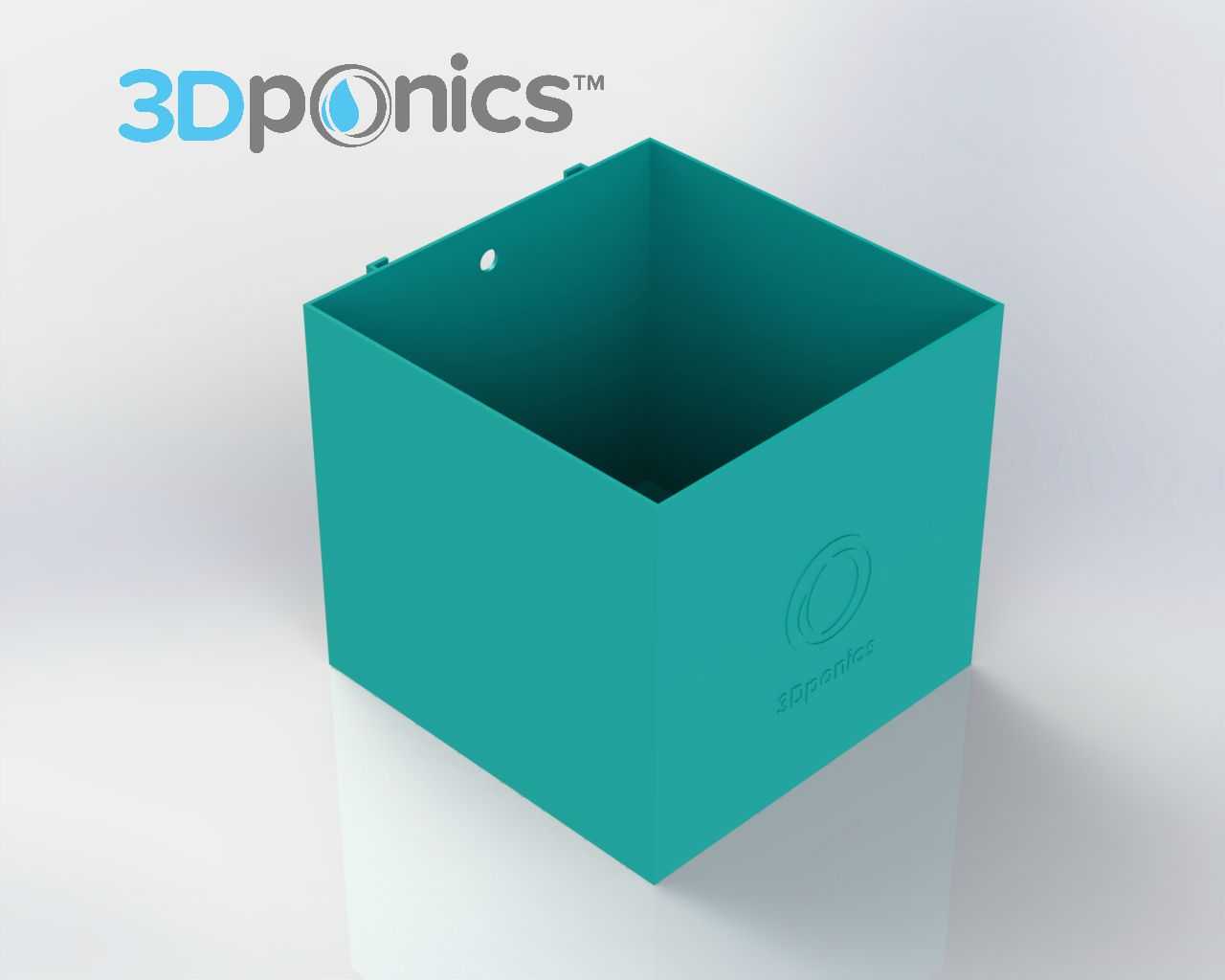

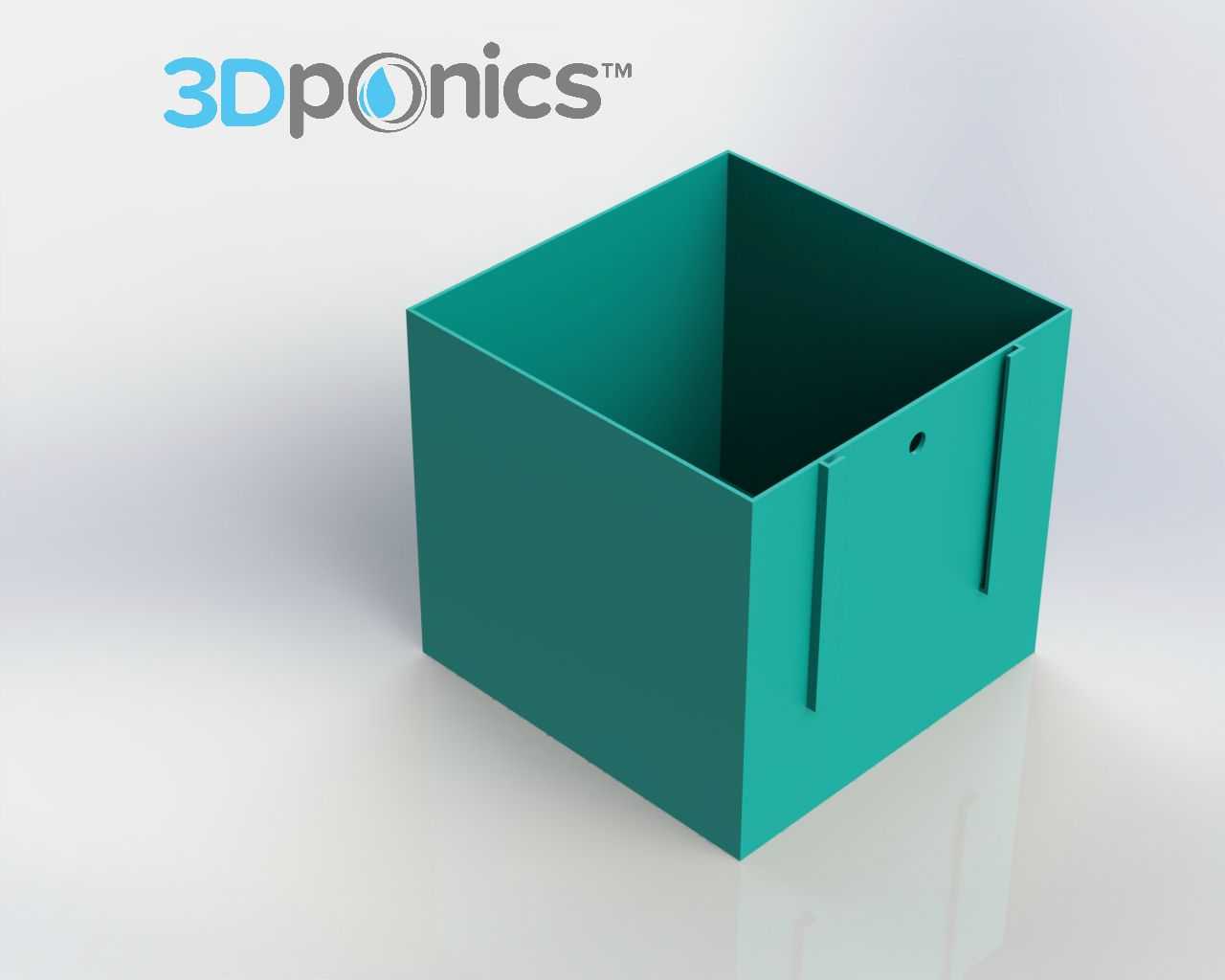

从设计思路层面，该储液槽采用了直壁方形结构，相较于圆形储槽，方形结构能够最大化利用桌面、种植架的平面空间，在相同占地面积下拥有更大的有效储液容积，同时直壁结构在3D打印成型时无需添加额外支撑，能够大幅降低打印材料消耗与后期支撑去除的工作量。槽体的侧壁与底板连接处采用了大圆角过渡设计，既能够避免直角位置的应力集中，提升槽体的抗冲击能力，也能够减少槽内营养液流动的死角，避免营养液中的固体养分沉积在角落位置，方便日常使用时的清洗维护。侧壁外侧设置的两条竖向凸棱，一方面是作为结构加强筋，提升侧壁的抗变形能力，避免长期盛装液体后侧壁向外膨出，另一方面也可以作为槽体安装时的定位条，在嵌入种植架预留安装位时，能够与安装位的卡槽配合，限制槽体的水平位移，避免水泵运行时的振动导致槽体移位。

从安装边界与尺寸适配角度，该储液槽的外形为规整立方体结构，外部轮廓无外凸的复杂结构，能够直接嵌入常规的小型种植架层板预留空间，底板为全平面设计，放置在平面上时能够保持稳定，无需额外的固定支架即可平稳放置。槽体的内部深度经过适配设计，既能够满足小型潜水泵的完全浸没要求，保证水泵运行时不会出现空转问题，也不会因为深度过大导致营养液更换时操作不便，日常维护时伸手即可清理槽底的沉积物。槽壁的厚度经过优化，在满足3D打印成型强度要求、盛装液体不出现渗漏的前提下，尽可能减小壁厚，降低整体重量与材料消耗，同时壁厚均匀，符合FDM3D打印的工艺要求，打印过程中不会出现壁厚突变导致的翘曲、变形问题。在实际配套使用时，该储液槽可搭配不同规格的上盖、管路接头，适配不同种植规模的水培系统，小到桌面单株草本种植，大到阳台多层蔬菜种植，都可以通过调整储液槽的打印尺寸来匹配对应的营养液储量需求，槽体的方形结构也方便多个储液槽并排拼接使用，拓展整体储液容量时无需改动原有管路布局。
