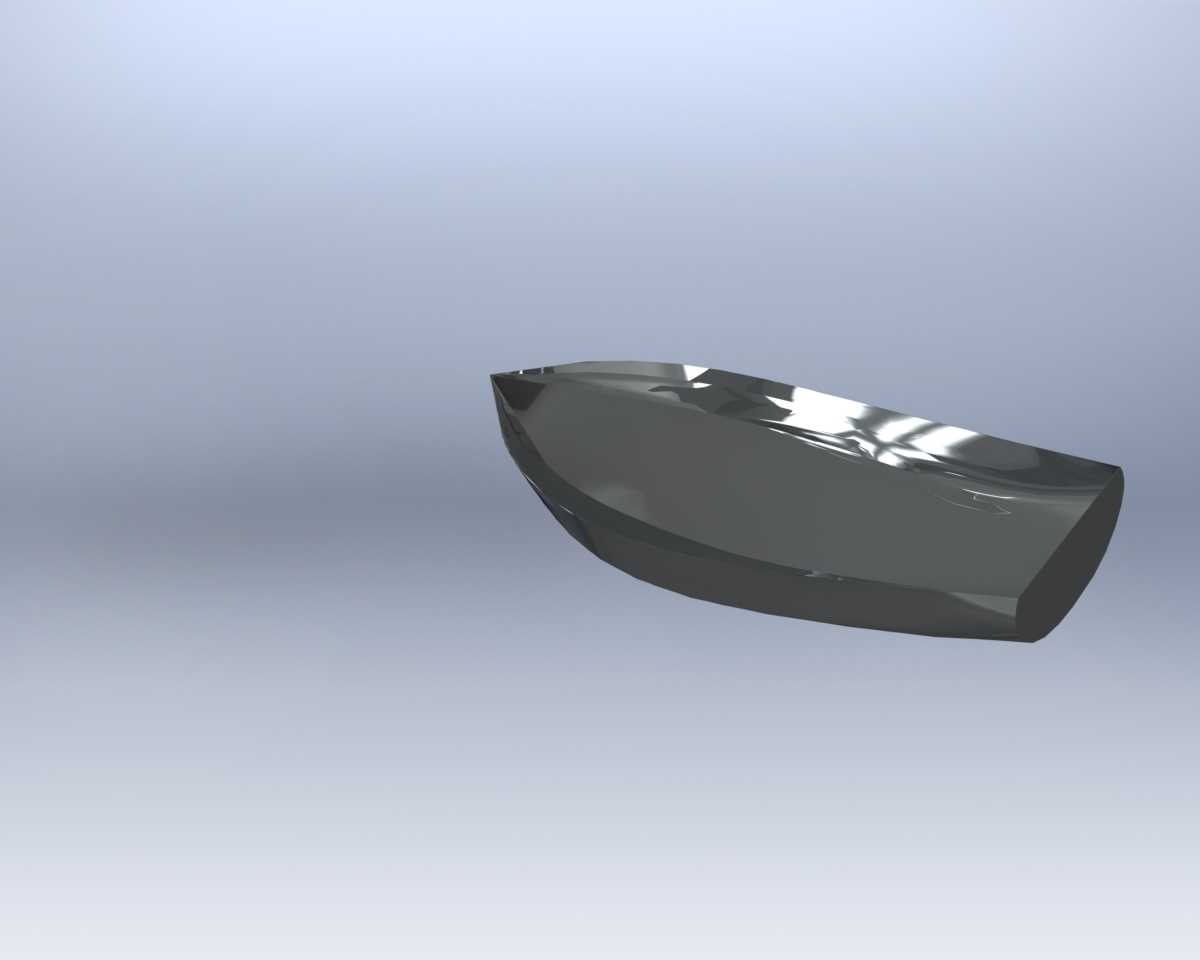

流线型小型船舶外壳结构三维数模

　　从船壳内板到舷侧外板的间距可以满足后续敷设结构加强筋、铺设管线以及安装舱内固定件的空间需求，不会出现曲面过度收窄导致内部设备无法布置的问题。船艉部分的曲面做了平缓的收窄处理，没有采用过度上翘的艉板设计，能够适配常规外挂动力装置的安装平面，同时艉部的水线以下曲面做了顺滑过渡，减少航行时的尾流漩涡，降低推进过程中的能量损耗。从实际应用场景来看，这类小型船壳可适配内河短途作业、近岸休闲垂钓、小型水域勤务巡逻等多种使用场景，其外壳的曲面曲率经过反复调整，所有曲面的G2连续过渡都经过曲率梳检查，没有出现局部曲率突变的区域，能够避免实际航行中水流在突变位置产生分离形成压差阻力。在结构设计层面，船壳的外板厚度预留了统一的偏移量，在船舶设计的前期方案验证阶段，船壳作为整船的核心承载与水动力作用部件，其曲面造型的合理性直接决定后续整船的航行阻力、稳性以及内部舱室的布局空间。这款船壳结构的建模过程，首先从水线面的型值点拟合入手，没有直接采用全参数化的整面扫略，而是将船艏、船舯、船艉三个区域的曲面拆分构建，船艏部分采用前倾式的微弧曲面，兼顾破浪性能与靠泊时的防撞冗余，避免常规直艏设计在迎浪航行时产生的砰击载荷集中问题。船舯段的横截面采用微V型底搭配平缓舷侧的过渡设计，这种造型在低速航行时能提供足够的排水浮力，在转向过程中舷侧的曲面弧度可以分散侧向水流的冲击力，减少整船的侧倾幅度，同时舯段的平直段预留了足够的内部安装边界，

　　后续可以根据实际使用的材质——无论是玻璃钢手糊成型还是铝合金板材焊接，都能直接基于这个外表面数模向内偏移生成内壳曲面，不需要重新调整整体造型。船壳的舷顶边做了加厚的翻边结构设计，这个位置不仅是整船吊装时的主要受力点，也是后续安装甲板、舷边扶手、系缆桩等附件的基准面，翻边的宽度经过校核，能够满足常规吊装索具的挂靠宽度，同时不会因为翻边过宽增加不必要的整船重量。在安装边界的考量上，船壳内部的龙骨安装位在建模时就预留了平直的贴合面，从船艏防撞舱壁位置一直延伸到船艉的动力安装板，整条龙骨的安装面没有曲面扭曲，后续铺设龙骨时不需要额外做配切调整，能够直接贴合固定。船壳的舱壁位置也在曲面上做了标记性的分型线，后续划分水密舱室时，

　　可以直接沿着这些分型线生成舱壁板，保证每个水密舱的容积符合航行稳性的计算要求。很多初次接触船舶建模的设计者容易忽略船壳曲面与后续附件安装的匹配性，往往只追求外观的流线感，导致后续安装甲板、动力装置、内部构件时出现大量的干涉或者需要反复修改造型的问题，这款船壳在建模过程中就同步考虑了这些后续工序的需求，比如舷侧的曲面弧度在水线以上150mm的位置做了平缓的外倾，这个角度既可以减少航行时甲板上浪的概率，也能保证后续安装舷侧附件时，固定件的安装面有足够的操作空间，不会出现因为曲面内倾导致扳手等工具无法操作的情况。另外船底的曲面在舯部靠前的位置做了轻微的脊线设计，这个设计能够在浅水区航行时，让船底触碰水下障碍物时顺着脊线向两侧滑开，

　　减少船底被卡滞或者刮破的风险，同时脊线的存在也能提升船壳整体的纵向结构强度，减少长距离航行时船壳的纵向形变。从尺寸适配的角度，这款船壳的整体长宽比控制在4.2:1，这个比例对于小型船舶来说，既能够保证直线航行时的航向稳定性，也不会因为长宽比过大导致转向半径过大，在狭窄的内河航道或者近岸礁石区域能够灵活转向。船壳的型深从船舯位置向艏艉逐步过渡，艏部的型深比舯部高出12%左右，能够在迎浪航行时有效阻挡浪头涌上甲板，艉部的型深则略低于舯部，方便人员上下船以及装卸作业。整个船壳的曲面没有出现倒扣的负角区域，无论是采用模具成型还是板材拼接工艺，都能够顺利脱模或者拼接，不需要额外设计复杂的抽芯结构，能够有效降低生产制造的工艺难度。
