法兰连接式金属轴向波纹伸缩缝

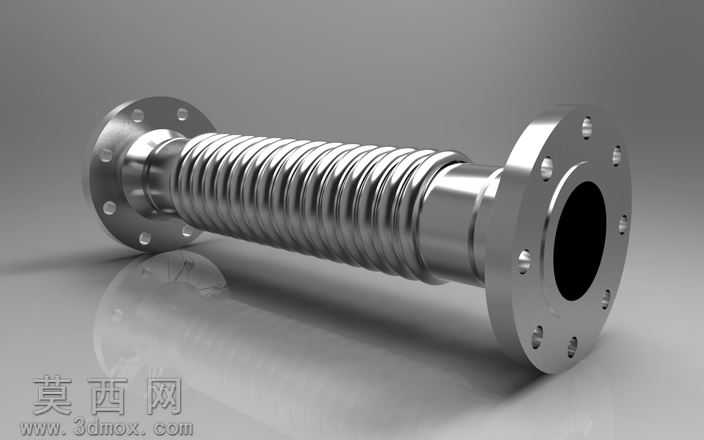

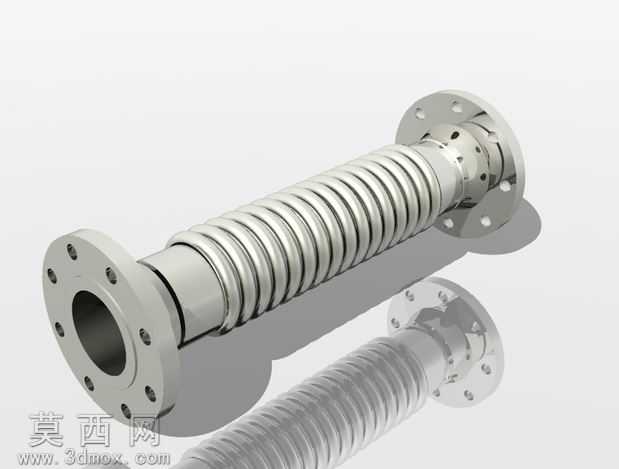

本模型为法兰连接式金属轴向波纹伸缩缝，建模阶段以工业管路补偿元件的实际尺寸参数为基准，先完成两端法兰盘的结构绘制：精准定位法兰盘上的周向螺栓孔位，还原法兰端面的密封面结构，保证孔位间距、法兰厚度、密封面凸台尺寸均符合通用管路法兰的连接标准，确保模型可直接对接同规格管路接口。中间伸缩主体采用金属波纹管结构，建模时通过螺旋扫描特征生成连续的波纹褶皱，严格控制每一段波纹的波高、波距与壁厚参数，还原波纹管可沿轴向产生弹性形变的结构特性，同时在波纹管与两端法兰的衔接位置，设计了过渡直段与加强环结构，避免应力集中导致的结构失效。材质渲染阶段，整体模型赋予哑光不锈钢金属材质，调整材质的粗糙度与金属度参数，还原金属构件表面的细腻金属光泽，对法兰端面、波纹管褶皱的光影过渡进行精细化调整，让渲染效果呈现出真实工业金属件的质感，同时通过环境光遮蔽效果突出结构的层次感，清晰展现法兰螺栓孔、波纹管褶皱、过渡衔接段的细节特征。设计思路上，该伸缩缝针对管路系统的轴向位移补偿需求设计，可吸收管路因热胀冷缩、设备振动产生的轴向形变，降低管路连接处的应力载荷，两端法兰的连接形式可实现与管路系统的快速拆装，密封性能可靠，适用于给排水、暖通、工业流体输送等多种管路场景，建模过程中充分考量了零件的可加工性，所有结构特征均符合金属波纹管伸缩缝的实际加工工艺要求，无无法实现的异形结构，模型可用于管路系统装配模拟、产品展示、工程方案演示等多种场景。
