卡通独眼造型创意马克杯结构设计

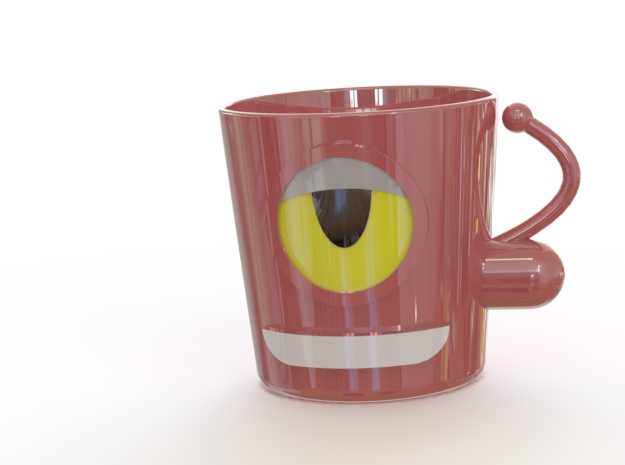

日常办公场景里，常规直筒马克杯的辨识度低，常出现拿混的情况，这款带卡通独眼元素的异形马克杯，在结构设计上兼顾了握持手感与视觉趣味性，适配桌面日常饮水、文创周边定制、3D打印小批量制作等多个场景。从结构设计逻辑来看，杯身主体采用上宽下窄的微锥造型，相比等直径直筒杯，微锥的拔模斜度更适配光固化3D打印的成型需求，打印完成后支撑拆除难度更低，杯身内壁做了均匀的2mm壁厚过渡，从杯口到杯底壁厚偏差控制在0.2mm以内，既保证了盛水时的结构强度，避免装热水时出现形变，也不会因为壁厚过大导致整体重量超标，空杯重量控制在180g左右，单手握持无明显负重感。杯身正面的独眼造型做了内嵌式结构设计，眼白、虹膜、瞳孔三个层级的凹陷深度分别为1.2mm、2mm、3mm，分层凹陷的设计既可以通过多色打印实现色彩区分，也可以在后期通过填色、贴纸粘贴的方式完成外观装饰，不需要额外粘贴独立配件，避免长期使用后出现配件脱落的问题。杯身下方的微笑嘴型做了浅浮雕处理，凸起高度0.8mm，边缘做了R0.5的圆角过渡，日常清洗时不会藏污纳垢，抹布可以直接擦拭到所有曲面位置，没有清洁死角。把手部分的设计没有采用常规的C型圆弧结构，而是做了带球形端头的异形弯曲造型，把手与杯身的连接位置做了上下两个连接点，上连接点位于杯口下方15mm处，下连接点位于杯身总高度三分之二的位置，两个连接点都做了R3的圆角过渡，避免应力集中导致装热水时把手连接处开裂。把手的握持段直径做了12mm的等直径设计，符合成年人手指弯曲后的握持弧度，端头的球形结构直径20mm，既可以起到防滑限位的作用，握持时手指不会从把手末端滑出，也和整体卡通趣味的造型风格统一，不会出现结构突兀的问题。杯底部分做了3mm宽度的环形支撑边，环形边内侧做了0.3mm的内凹设计，放置在光滑桌面时可以形成微小的负压吸附效果，轻微触碰杯身不会出现滑动移位的情况，同时环形支撑边避免了杯底整个平面与桌面接触，桌面有少量水渍时不会因为水膜张力把杯子粘在桌面上，拿取时更顺畅。从3D打印成型的角度考虑，整个模型的所有外凸曲面都做了不小于R0.5的圆角处理，没有尖锐棱角，打印时层纹过渡更平滑，后期打磨抛光的工作量更小，所有内凹结构的拔模角度都大于3度，不需要额外添加大量内部支撑，打印完成后内部支撑可以直接从杯口位置取出，不会残留在内壁上影响盛水的安全性。尺寸边界上，杯身总高度控制在95mm，杯口最大外径82mm，杯底外径70mm，整体尺寸适配常规家用、办公用杯垫的尺寸，不会出现杯底超出杯垫的情况，把手外端距离杯身外壁的最大距离为35mm，放置在常规办公桌的杯架里时，不会因为把手突出过多导致相邻杯位无法放置。盛水容量方面，杯身内部有效盛水高度为80mm，额定盛水量350ml，刚好适配常规袋装咖啡、速溶饮品的冲调容量，不会因为容量过大导致水接满后溢出，也不会因为容量过小需要频繁接水。杯口位置做了2mm宽度的卷边处理，卷边的圆角为R1，饮水时嘴唇接触的位置没有尖锐边缘，饮用触感更舒适，同时卷边结构提升了杯口的结构强度，日常使用中不小心磕碰杯口也不容易出现崩边、开裂的问题。
