户外防滑快拆捆绑式脚踏固定结构

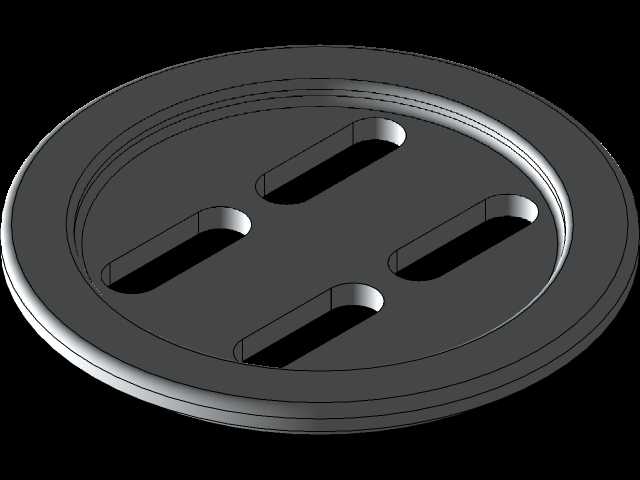

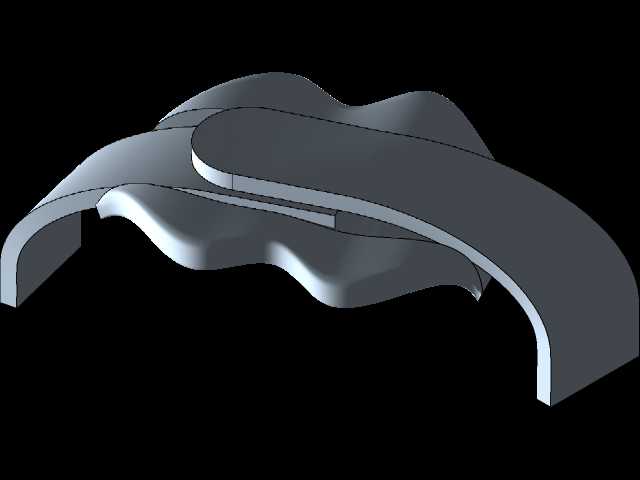

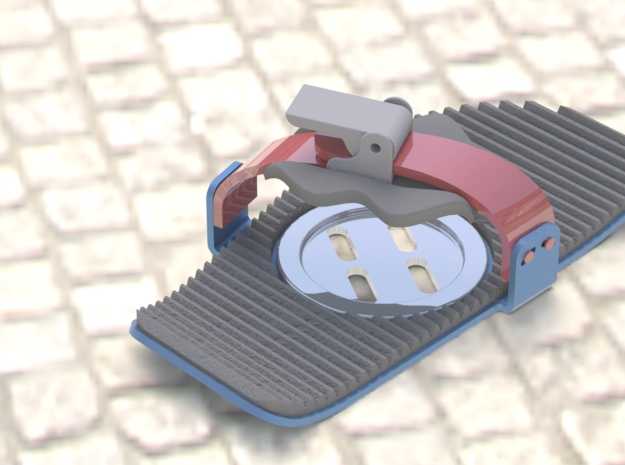

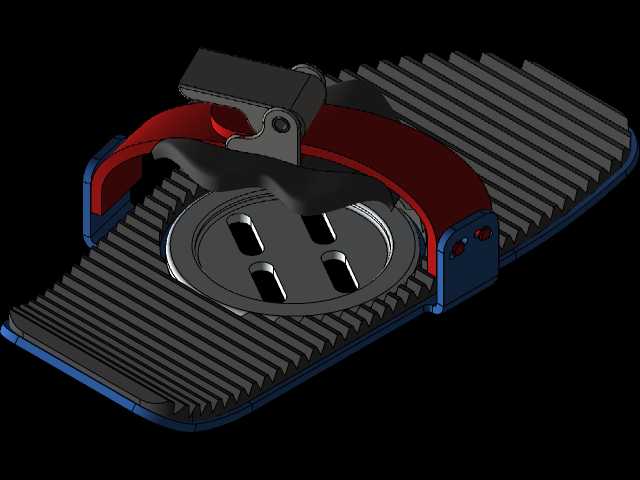

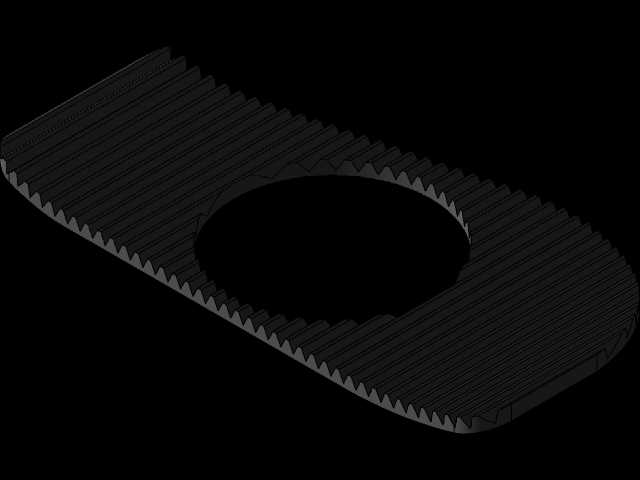

该捆绑式脚踏固定结构，核心应用场景覆盖山地骑行、户外通勤、短途代步等骑行类装备配套领域，也可适配小型代步载具的脚部固定需求，解决传统平面脚踏在颠簸、湿滑路况下脚部易滑脱、施力传递效率低的实际问题。从功能特性来看，结构整体分为防滑承载基座、弧形捆绑压臂、快拆锁止卡扣三个核心功能单元，承载基座表面做连续横向齿状防滑纹路，纹路深度控制在1.2mm-1.8mm区间，既能够增大与鞋底的接触摩擦力，又不会因纹路过深造成鞋底卡滞、抬脚受阻的问题，基座边缘做圆弧包边处理，避免尖锐棱角在骑行过程中剐蹭裤腿或造成磕碰损伤。弧形捆绑压臂采用对称式双支臂设计，压臂内侧贴合普通休闲鞋、山地骑行鞋的鞋面弧度，接触区域做柔性贴合面预留，实际装配时可搭配橡胶垫层提升贴合舒适度，压臂的开合角度范围为0-65度，能够适配36码至45码区间的常规鞋型宽度，无需针对不同鞋码做额外结构调整。快拆锁止卡扣设置在压臂前端，采用凸轮式锁止原理，锁止状态下能够提供稳定的预紧力，避免骑行过程中压臂意外松脱，解锁时仅需单指扳动卡扣拨片即可快速释放压臂，紧急情况下能够快速完成脚部脱离，规避骑行安全风险。设计过程中优先考虑了结构的受力传递路径，踩踏时的垂直载荷直接通过承载基座传递到脚踏转轴，横向的脚部限位力通过两侧支臂传递到基座连接端，锁止卡扣仅承担压臂的预紧锁止力，不直接承载踩踏载荷，大幅提升了结构的使用寿命与可靠性。安装边界方面，承载基座底部预留标准脚踏安装接口，适配市面上绝大多数民用、运动类自行车的脚踏转轴规格，安装孔位同轴度公差控制在0.05mm以内，安装后无偏心晃动问题，整体结构的横向最大宽度为92mm，纵向长度为110mm，捆绑压臂锁止后的整体高度为48mm，安装后不会超出常规脚踏的外廓边界，不会在骑行过程中与牙盘、车架后下叉产生运动干涉。结构的活动连接部位均采用销轴铰接，铰接处预留0.1mm-0.2mm的活动间隙，避免户外使用时泥沙进入造成结构卡滞，同时铰接销轴做防锈镀层处理，适配雨天、泥泞路况等复杂户外使用环境。实际使用过程中，使用者将脚放置到承载基座的防滑纹路区域后，扳动弧形压臂贴合鞋面，按下快拆卡扣即可完成脚部固定，整个固定过程无需手动调整绑带长度，相比传统魔术贴绑带式脚踏固定结构，操作效率提升60%以上，同时锁止力更加稳定，不会出现魔术贴长期使用后粘扣力下降的问题。结构的材质选型上，承载基座采用高强度工程塑料一体注塑成型，兼顾结构强度与轻量化需求，弧形压臂采用带玻纤增强的复合材质，在保证结构韧性的同时能够承受反复开合的疲劳载荷，锁止卡扣采用金属嵌件与塑料复合结构，锁止接触部位为金属材质，避免长期使用出现磨损松旷。针对户外使用的泥沙堆积问题，承载基座的防滑纹路之间预留排水排沙间隙，纹路底部做倾斜导槽设计，踩踏过程中鞋底带入的泥沙、雨水能够顺着导槽自动排出，不会在纹路间隙堆积造成防滑性能下降。两侧的压臂支臂与基座的连接位置做加强筋结构，加强筋的厚度为2.5mm，分布方向与受力方向保持一致，能够承受侧向冲击载荷，即使骑行过程中出现侧面剐蹭，也不会出现支臂断裂的问题。
