共轴双组旋翼多旋翼飞行器结构设计

项目分类:无人机 发布时间:2021-10-25 ID:337253

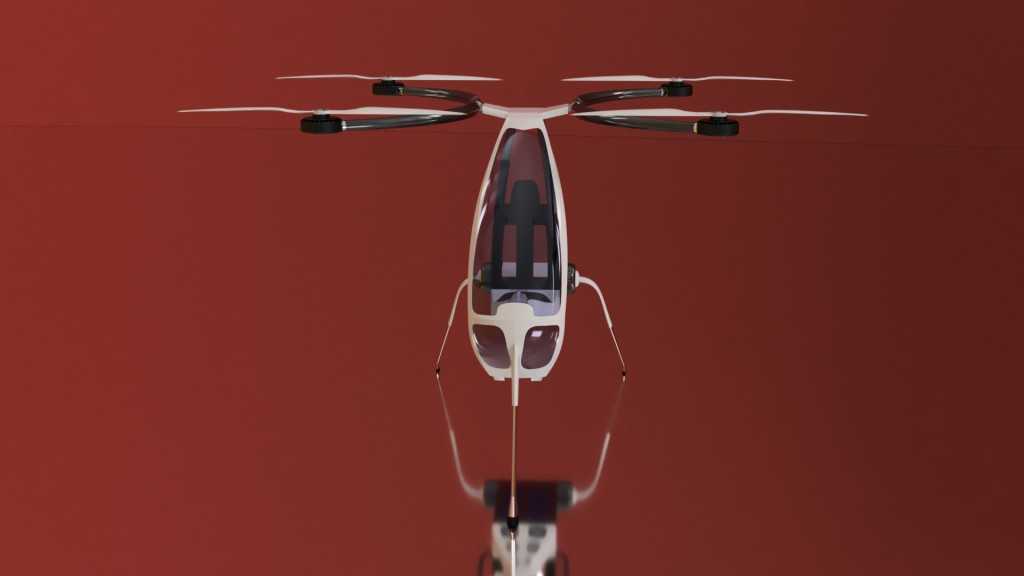

  • 共轴双组旋翼多旋翼飞行器结构设计

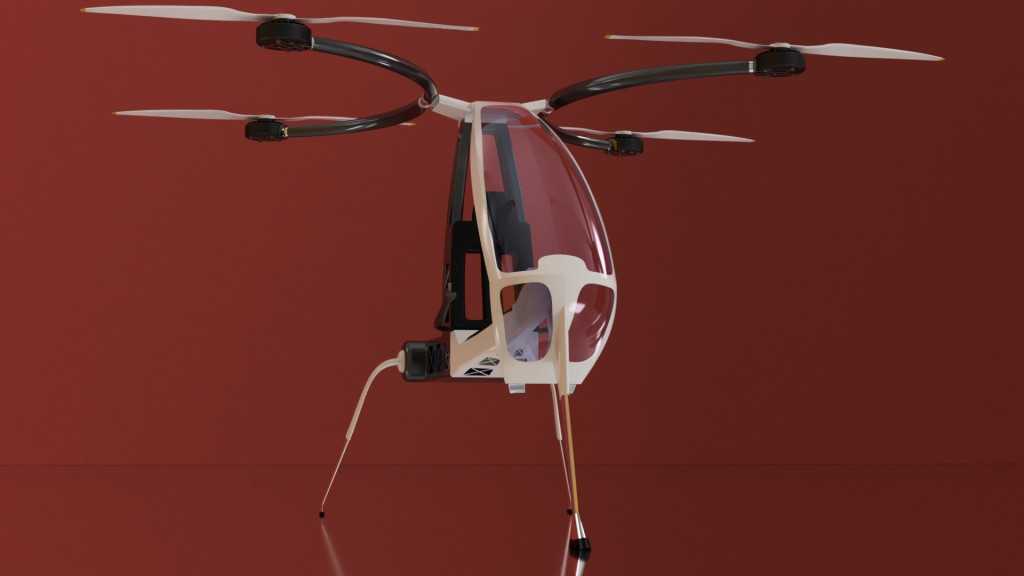

  • 共轴双组旋翼多旋翼飞行器结构设计

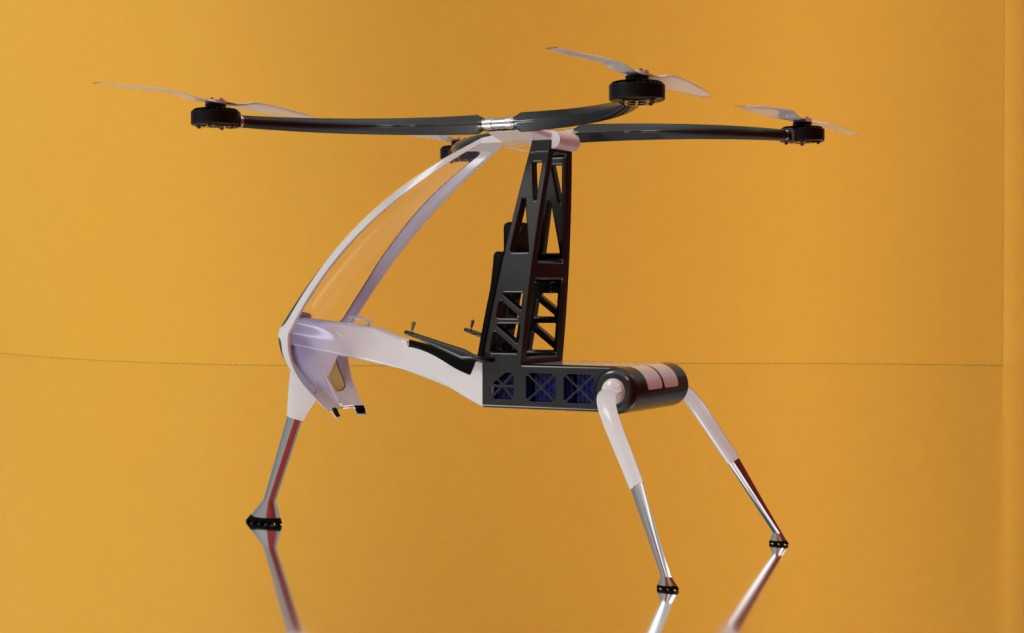

  • 共轴双组旋翼多旋翼飞行器结构设计

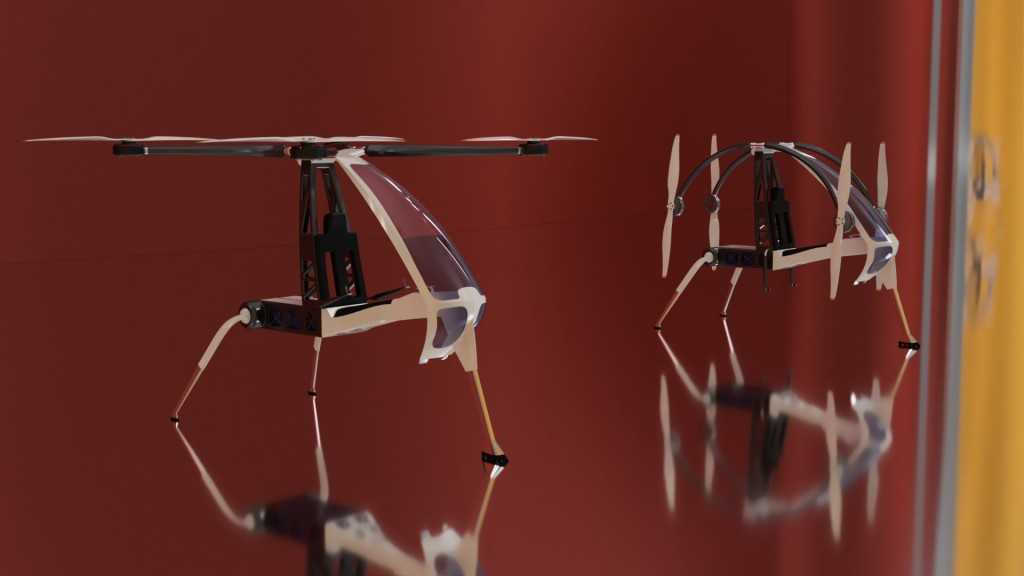

  • 共轴双组旋翼多旋翼飞行器结构设计

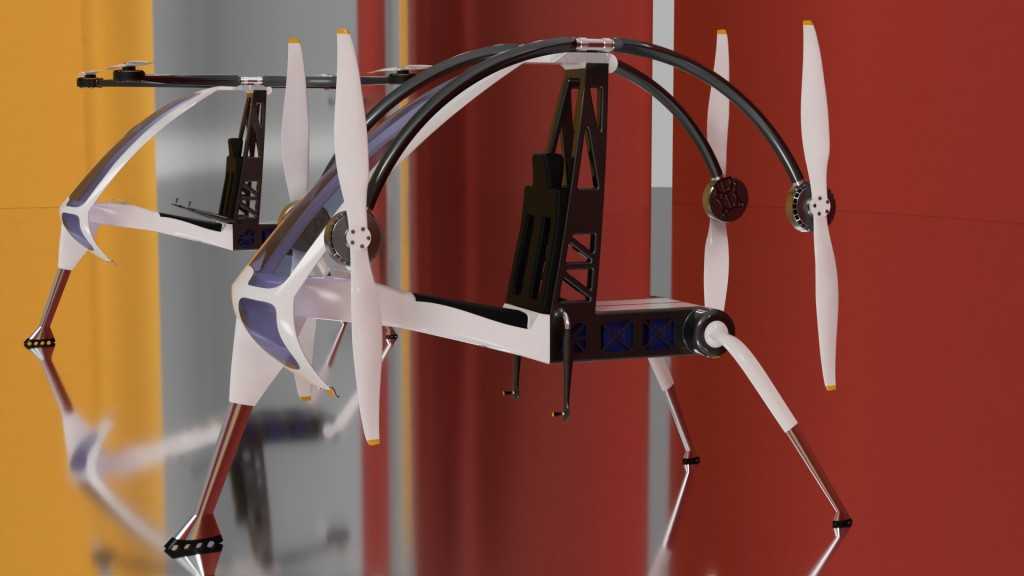

  • 共轴双组旋翼多旋翼飞行器结构设计

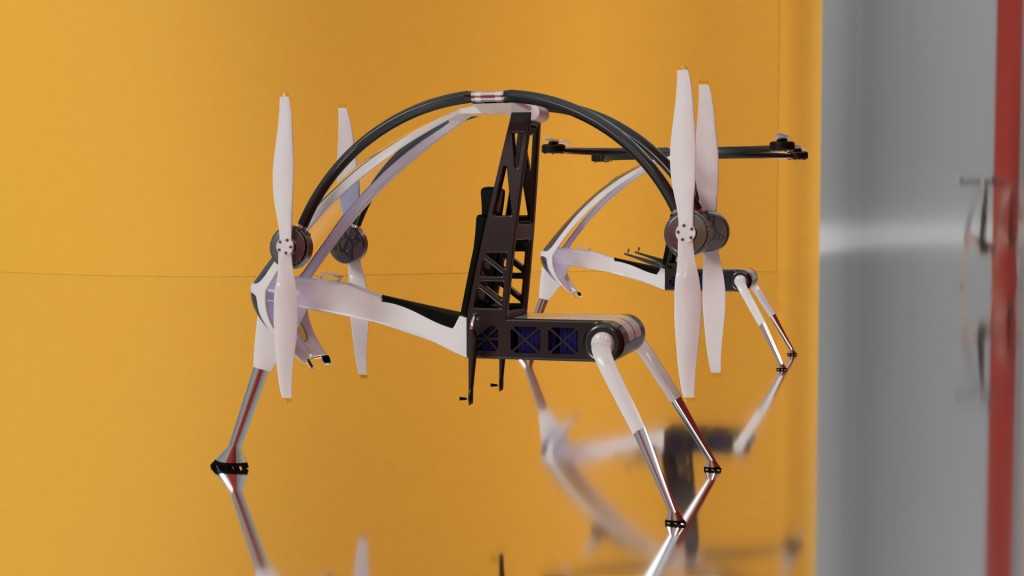

  • 共轴双组旋翼多旋翼飞行器结构设计
  • 共轴双组旋翼多旋翼飞行器结构设计
  • 共轴双组旋翼多旋翼飞行器结构设计
  • 共轴双组旋翼多旋翼飞行器结构设计

  这款共轴双组旋翼布局的多旋翼飞行平台,在设计之初就瞄准了狭小空间内的作业需求,区别于常规平面布局的多旋翼机型,它将旋翼分为上下两层共轴布置,在相同起飞重量要求下,能大幅压缩整机的水平投影尺寸,适配楼宇间巡检、密林区域测绘、室内空间探查这类对飞行平台横向尺寸有严格限制的场景。从实际用途来看,该结构可以根据载荷需求灵活调整挂载,搭载轻量化可见光相机时可完成地下管廊的管线巡查作业,更换热成像模块后能胜任消防现场的火情侦测任务,搭配小型气体采样装置还可用于化工园区的泄漏点排查,相比常规四旋翼、六旋翼机型,它在狭窄通道内的避障冗余更高,不容易出现旋翼剐蹭障碍物的情况。

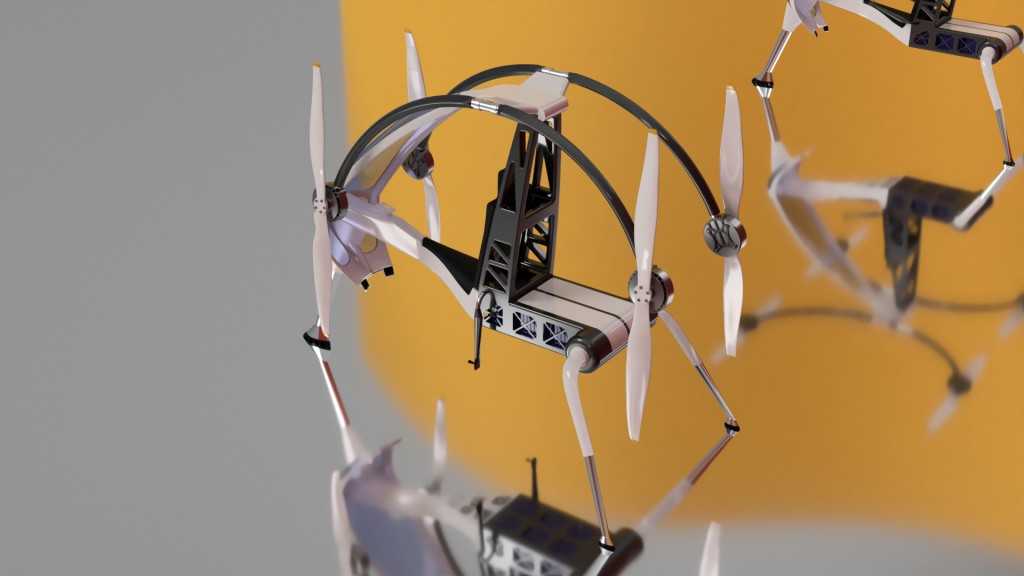

  在功能特性层面,该机型的上下两层旋翼采用反向旋转设计,可抵消旋翼旋转产生的反扭矩,不需要额外设置尾桨结构来平衡机身姿态,动力传递路径更短,能量损耗相比带尾桨的单旋翼直升机更低。机架主体采用碳纤维复合板材拼接成型,机臂部分采用弧形碳纤维管弯折加工,在保证结构强度的前提下尽可能降低整机自重,每个旋翼的电机安装座都预留了减震胶圈的安装位,可过滤电机高速运转产生的高频振动,避免振动传递到机身挂载的任务载荷上,影响成像精度或者传感器采样数据的准确性。起落架采用轻量化的弹性支脚设计,降落时可吸收大部分冲击载荷,避免硬着陆时的冲击力传递到机身内部的飞控、电池等核心部件。

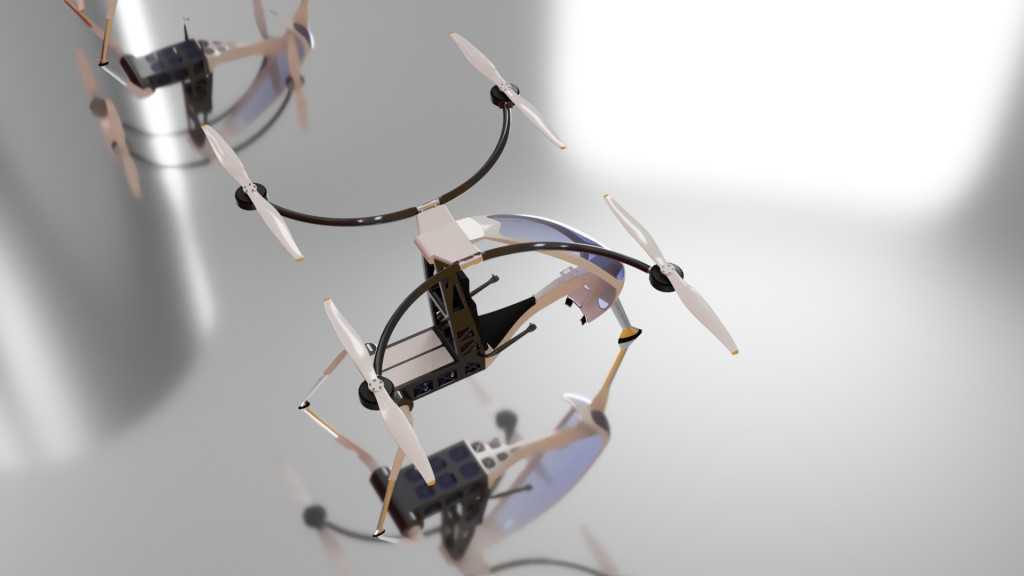

  设计思路上,这款机型并没有盲目追求大载重或者长航时,而是围绕“小空间作业”这个核心需求做结构优化,将常规平面铺开的旋翼组沿竖直方向堆叠,在保证总桨盘面积满足升力要求的前提下,把水平方向的尺寸压缩了近40%。和同级别常规六旋翼机型相比,它的旋翼支撑臂采用弧形环绕设计,没有向外伸出的长直机臂,在穿过狭窄窗口、管线缝隙时,不会出现机臂先剐蹭障碍物的问题。转子和配套驱动电机的尺寸做了针对性匹配,上层旋翼的直径略小于下层旋翼,避免上下旋翼的下洗气流产生过多干扰,降低气动效率损失,电机的安装座设计了快拆结构,外场作业时如果出现电机损坏,不需要拆解整个机架,只需要拧下固定螺丝即可快速更换故障部件,缩短外场维护的时间。

  从外形尺寸与安装边界来看,整机水平投影的最大直径控制在350毫米以内,竖直方向的总高度为220毫米,机腹位置预留了40毫米×40毫米的标准载荷安装孔位,兼容市面上多数轻量化任务吊舱的安装尺寸,电池仓设计在机身重心位置,可适配3S至4S规格的锂聚合物电池,电池安装位预留了10毫米的调节空间,可根据挂载载荷的重量前后调整电池位置,保证整机重心落在旋翼组的几何中心,降低飞控的姿态修正压力。旋翼的旋转平面距离机身外壳的最小间隙为15毫米,即使飞行过程中机身出现小幅形变,也不会出现旋翼打桨的问题。机臂的弧形结构在受到侧向冲击力时可产生小幅弹性形变,吸收碰撞能量,避免刚性结构直接断裂,提升了复杂环境下作业的结构可靠性。飞控模块的安装位设计在机身最中心的位置,周围预留了足够的减震空间,可隔绝动力系统产生的振动,保证飞控传感器的采样精度,让飞行姿态更稳定。
