带五英寸防护圈旋翼的四轴航拍飞行器

这款四轴旋翼飞行器的设计，最初瞄准的是室内近距航拍、狭小空间巡检这类对碰撞容错率要求极高的应用场景——不同于大轴距户外航拍机，它的作业边界往往是楼道、厂房管线区、展会场馆这类存在大量立柱、管线、硬质隔断的环境，普通裸露旋翼的飞行器一旦碰到障碍物，轻则桨叶断裂射桨，重则电机轴变形直接炸机，甚至可能碰伤周边人员，所以在结构设计上优先把旋翼防护作为核心切入点。

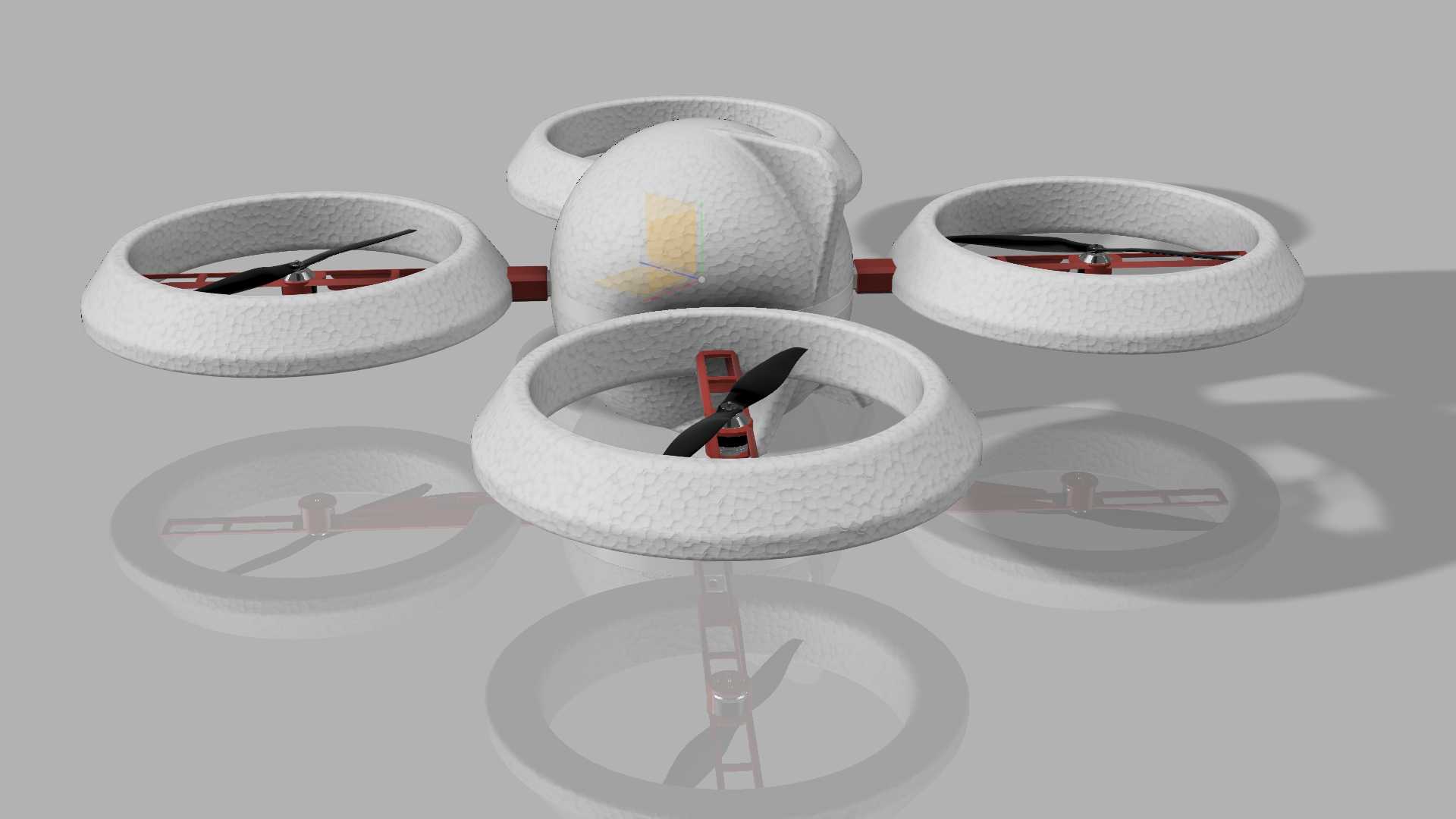

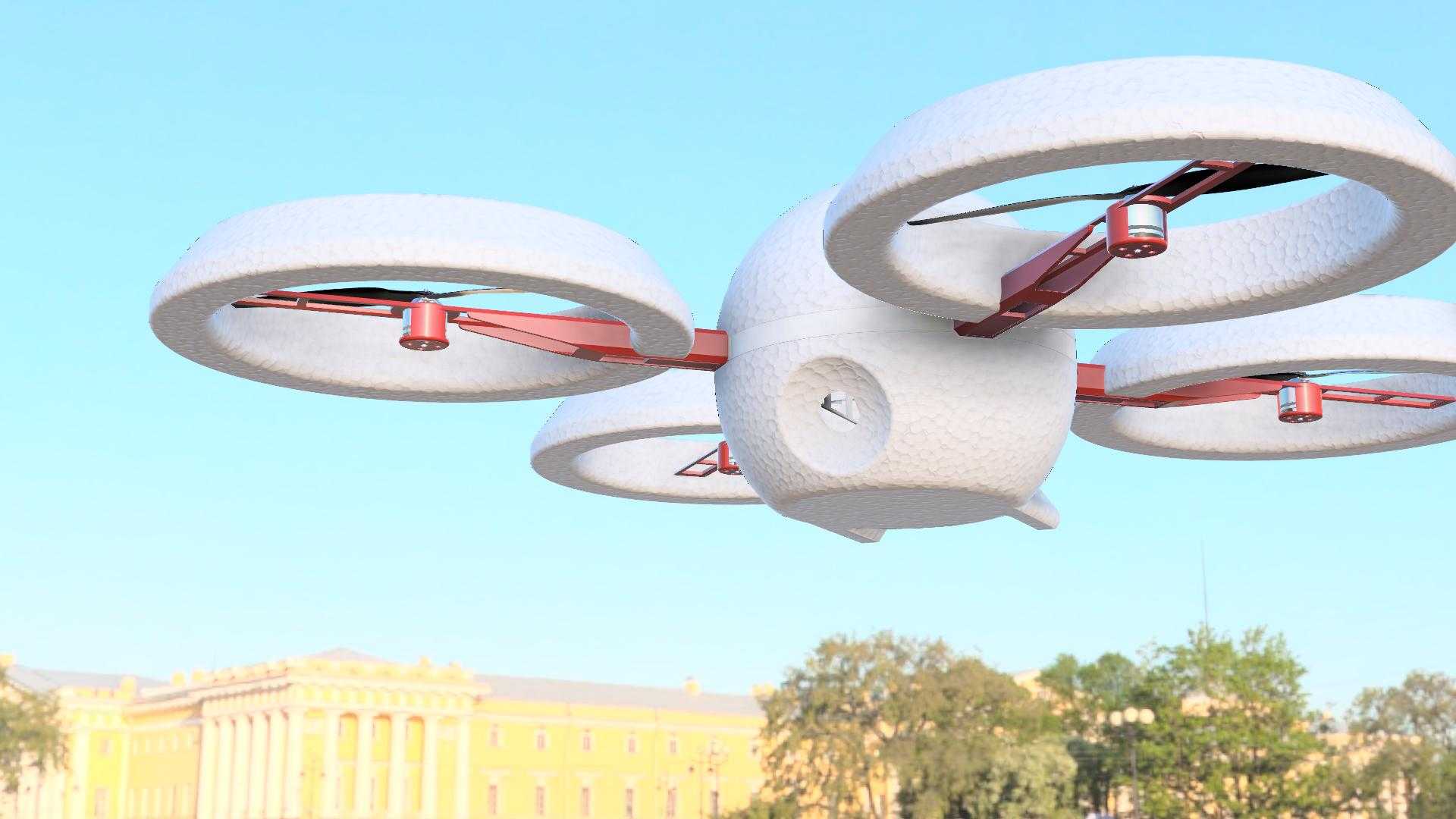

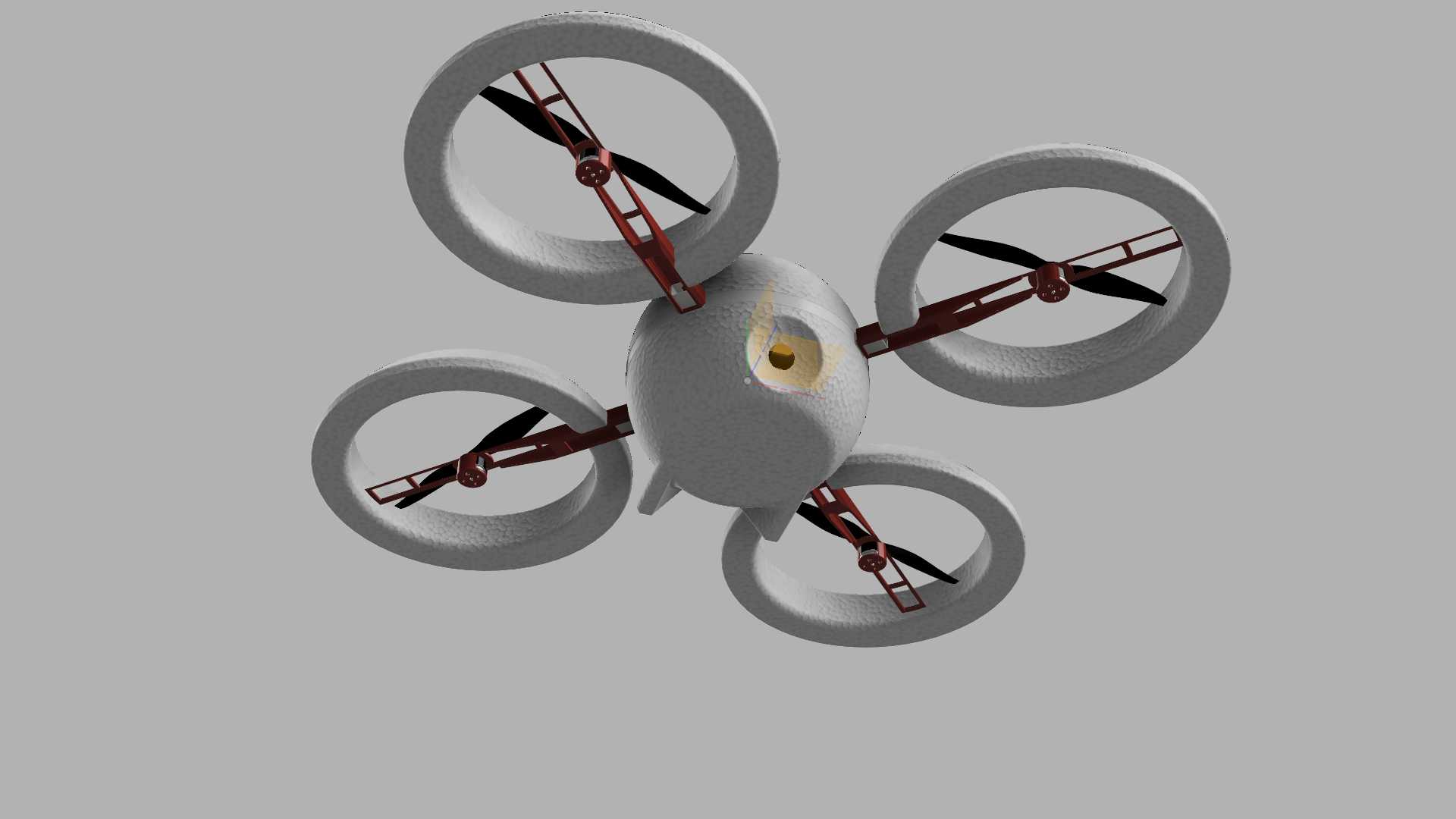

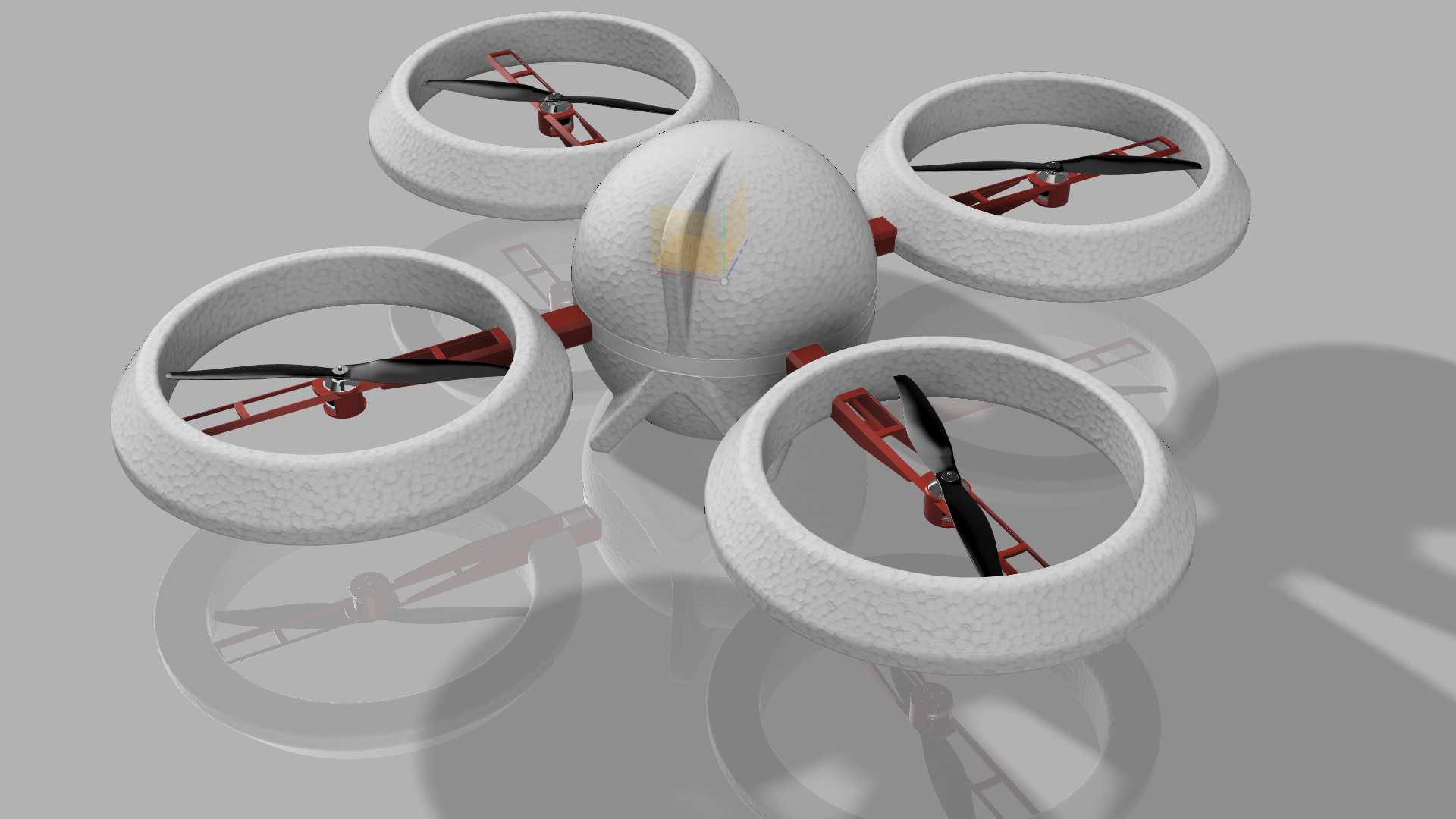

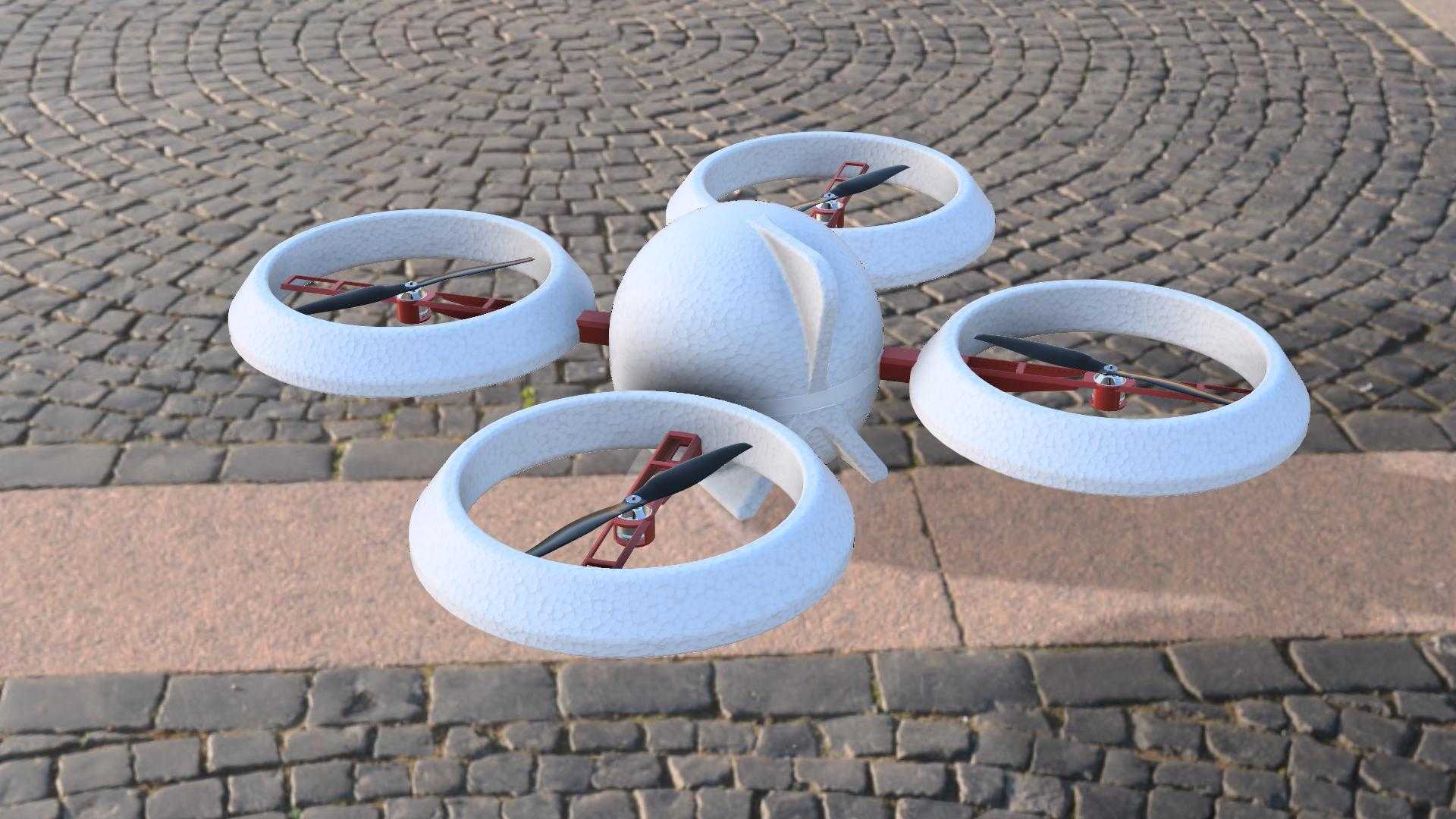

整机采用四轴十字布局，四个旋翼臂从中心蛋形机身向外延伸，每个旋翼外侧都集成了一体式环形防护圈，防护圈内径刚好适配5英寸规格的螺旋桨，桨尖到防护圈内壁的间隙控制在3mm以内，既不会因为间隙过大导致异物卡入桨叶，也不会因为间隙过小让高速旋转的桨叶蹭到圈壁产生振动损耗。防护圈采用和机身、机臂一体化的3D打印成型思路，壁厚从根部到外圈做了渐变处理，和机臂连接的根部壁厚2.5mm，保证连接刚度，避免飞行中防护圈产生共振，外圈壁厚1.2mm，在保证抗冲击强度的前提下尽可能降低整机重量，毕竟这类小轴距飞行器的推重比直接决定了飞行操控的跟手性。

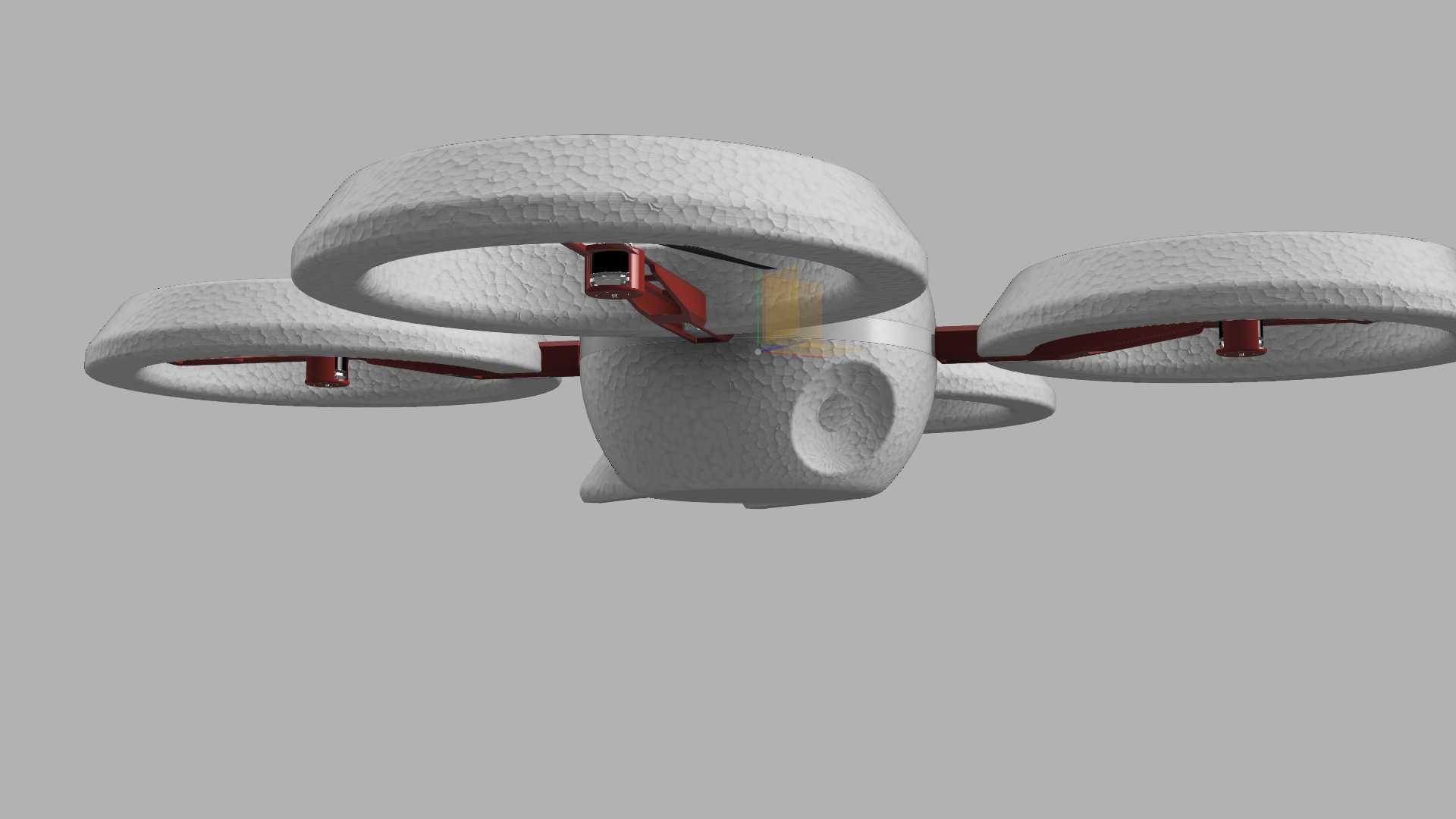

中心机身采用蛋形流线造型，没有突兀的棱角，一方面是降低室内低速飞行时的空气阻力，另一方面蛋形结构的曲面壳体本身抗挤压能力更强，就算发生正面碰撞，曲面可以把冲击力分散到整个机身壳体，不会像方形机身那样在棱角处出现应力集中断裂。机身内部预留的安装空间，刚好可以容纳常规的2S航模锂电池、集成飞控的电调板以及微型图传摄像头，摄像头安装位设在机身前端的下沉槽里，视角向下倾斜15度，既可以满足前向飞行的视野需求，也能兼顾正下方的巡检画面采集，不需要额外加装云台，靠飞控的增稳算法就能满足近距拍摄的画面稳定性要求，进一步压缩了整机的重量和尺寸。

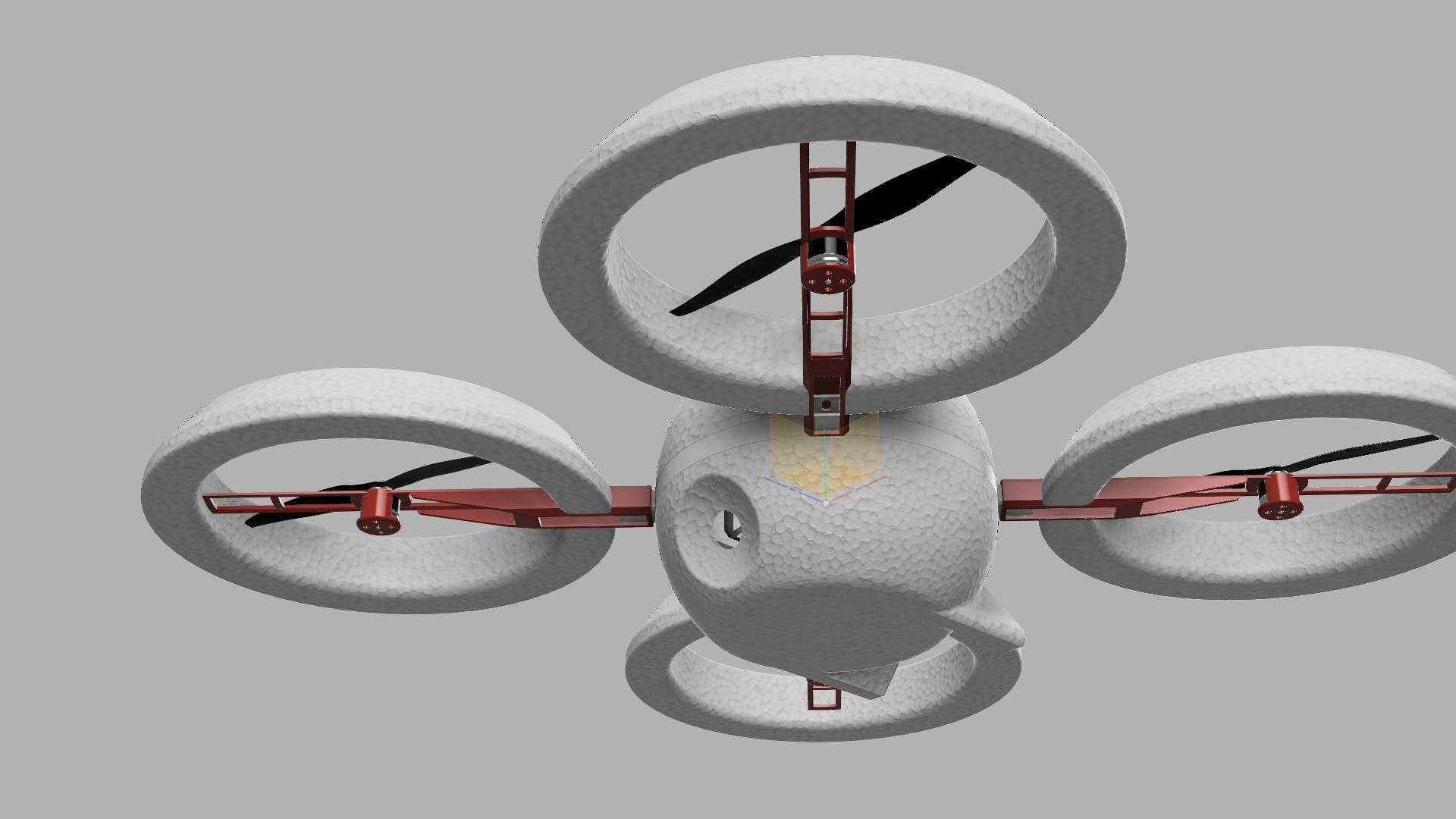

机臂和中心机身的连接采用内嵌式插接结构，每个机臂根部有定位凸台，插入机身对应的安装槽后靠结构卡扣固定，不需要额外打螺丝，既方便拆装收纳，也能在机臂受到较大侧向冲击力的时候，让机臂从卡扣处脱开卸力，避免直接把机臂或者机身连接处撞断。电机安装座设在机臂末端、防护圈的中心位置，安装孔位适配常用的1104、1106系列微型无刷电机，电机座的平面度公差控制在0.05mm以内，保证电机安装后轴度垂直，不会因为安装倾斜导致旋翼旋转时产生偏振，影响飞行稳定性。

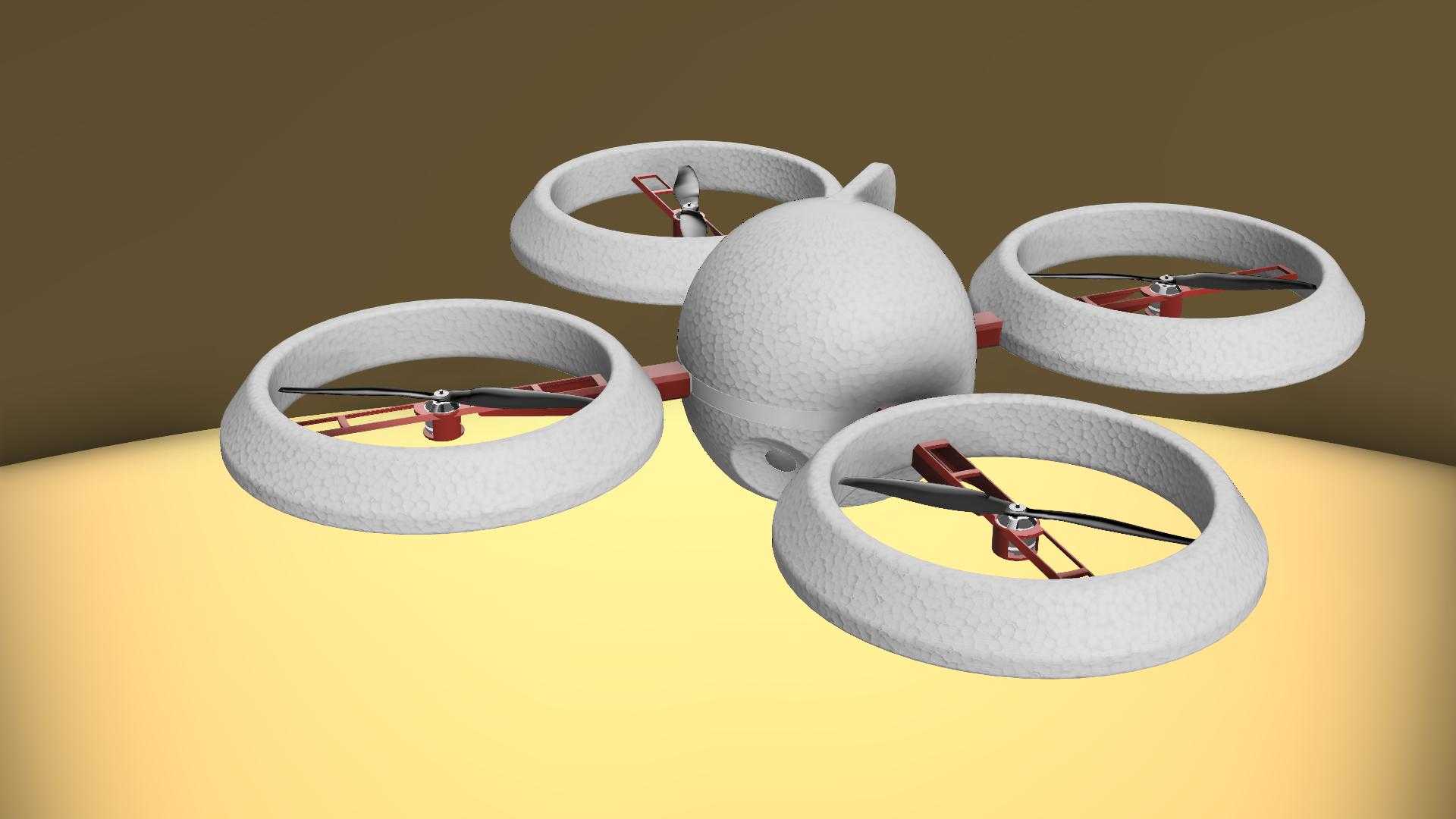

旋翼采用两叶黑色螺旋桨，搭配红色的电机压片，压片除了固定桨叶的作用，还做了向上的导流凸起，能把旋翼旋转产生的下洗气流稍微向外疏导，减少气流直接打在防护圈底部产生的紊流，这类紊流是小轴距带防护圈飞行器飞行不稳的核心诱因之一，很多同类设计只做了外圈防护，忽略了气流疏导，导致飞行时飘移严重，操控精度差。整机的安装边界也做了充分考量，算上外侧的防护圈，整机最大外径不超过220mm，可以轻松放进常规的单肩摄影包侧袋，不需要专门的收纳箱，适合巡检人员随身携带作业。

从实际使用的角度看，这款飞行器的防护圈设计还有一个额外的优势，就是新手练习的时候，就算操作失误撞到墙面或者障碍物，防护圈会先接触障碍物，只要不是高速正面撞击，基本不会损坏桨叶和电机，能大幅降低新手的练习成本。而且防护圈的外表面做了细微的磨砂纹理处理，就算不小心碰到人员的皮肤，也不会因为光滑边缘高速剐蹭造成划伤，进一步提升了室内作业的安全性。

在结构强度校核上，防护圈做了侧向10N冲击力的模拟验证，也就是相当于以2m/s的速度撞到硬质墙面时，防护圈的变形量不超过5mm，不会碰到内部旋转的桨叶，冲击力卸除后可以快速回弹，不会产生永久变形。机身底部预留了可选的起落架安装槽，如果需要在不平整的地面起降，可以加装轻量化的起落架，不需要的时候也可以拆除，进一步降低飞行重量。整个设计没有多余的装饰结构，每一处曲面和凸起都服务于气动效率、结构强度或者安装需求，完全围绕狭小空间作业的实际痛点做优化，没有为了外观做冗余的造型设计。
