战列舰外观结构三维数字模型

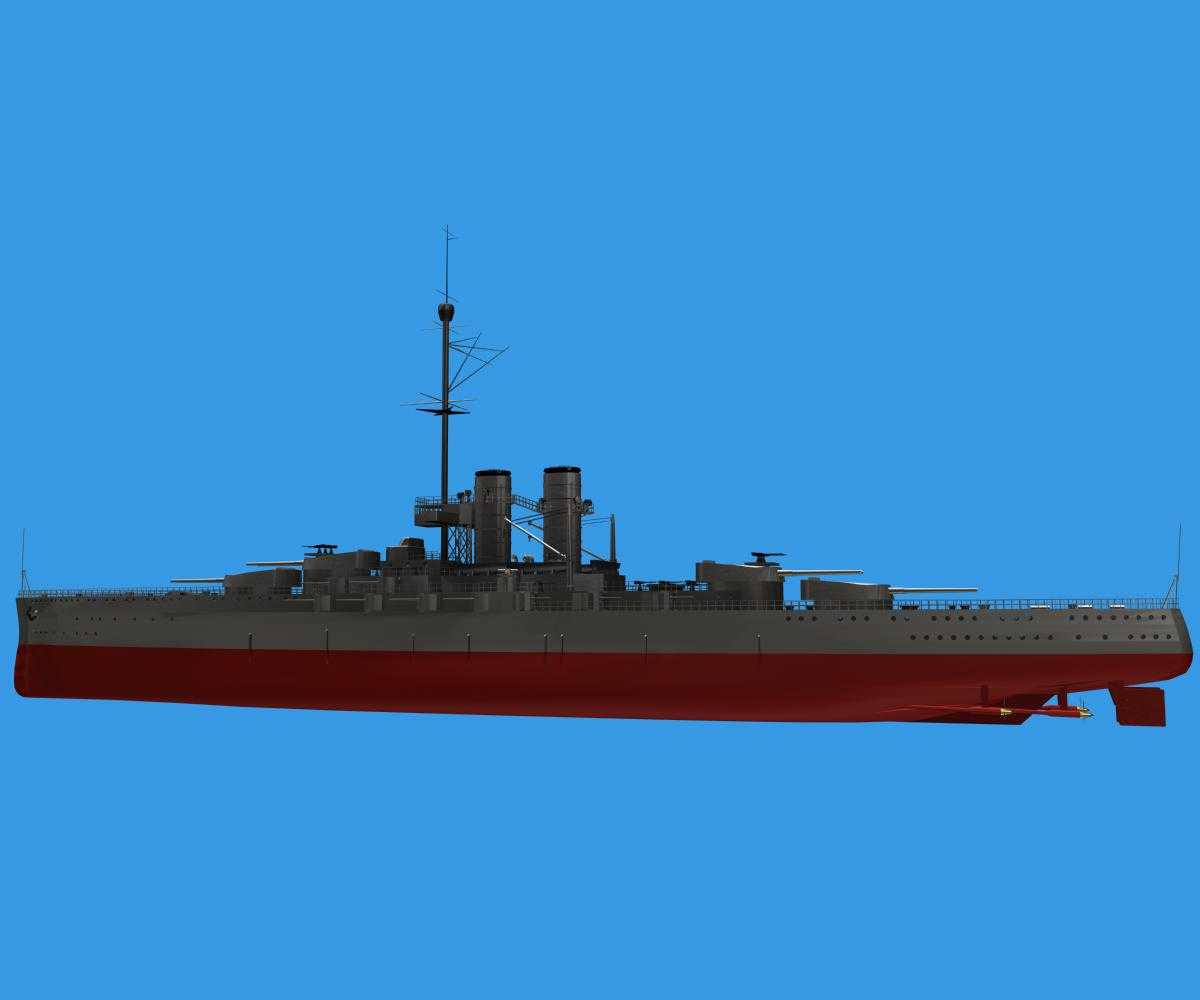

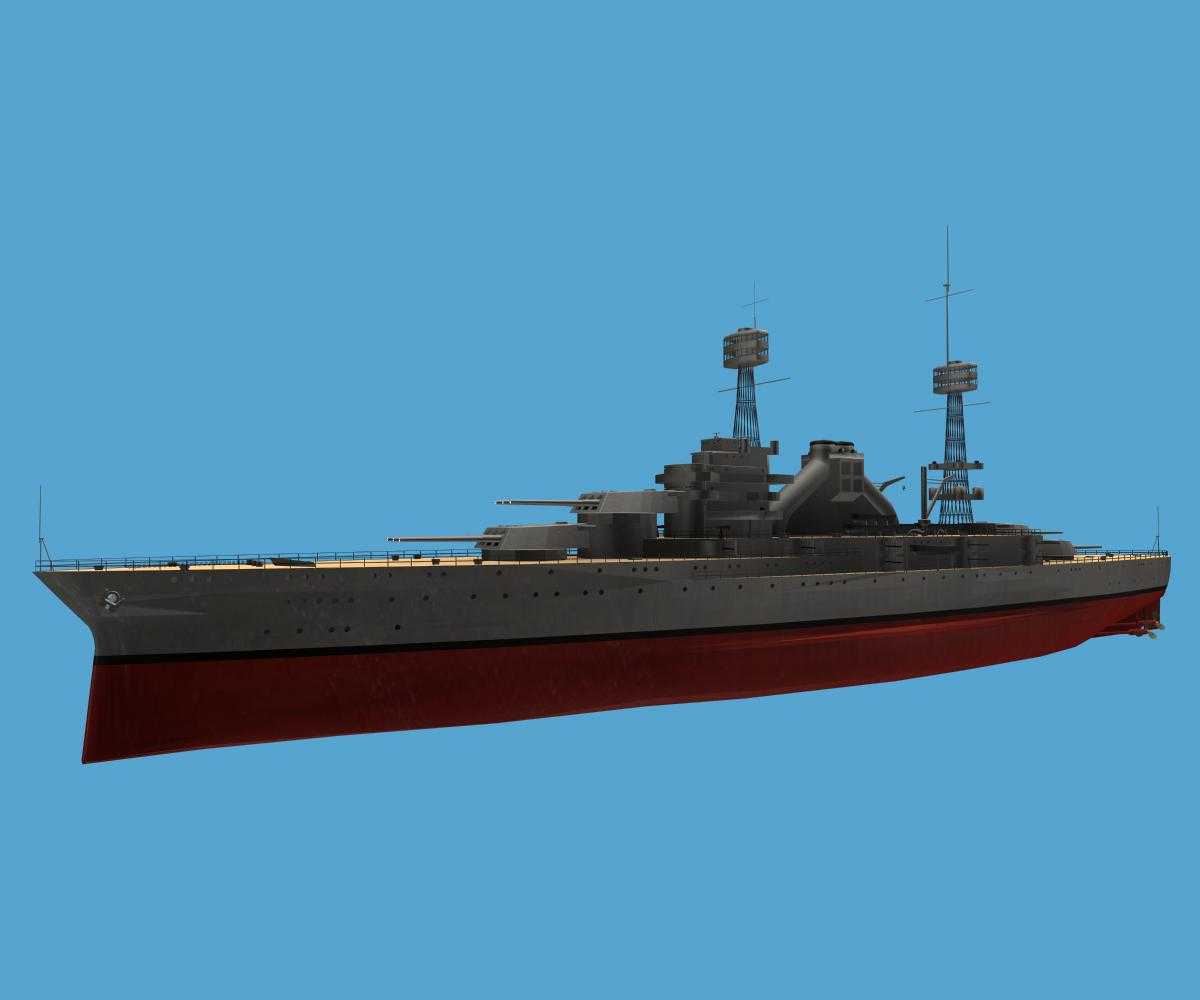

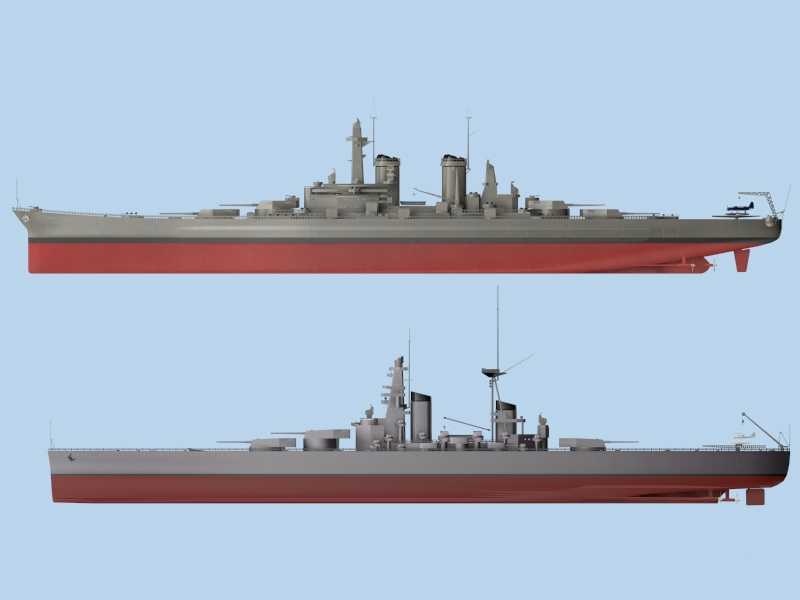

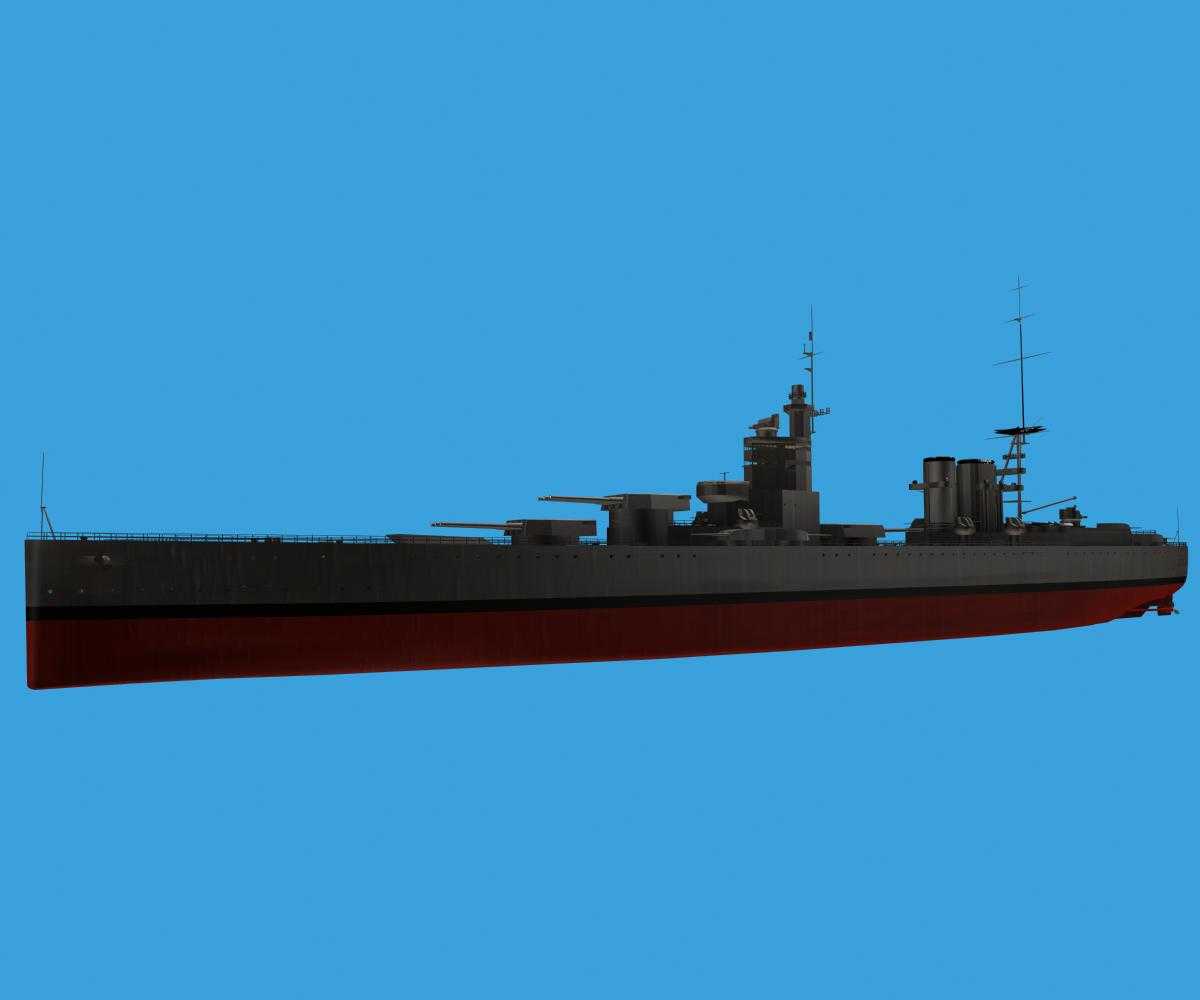

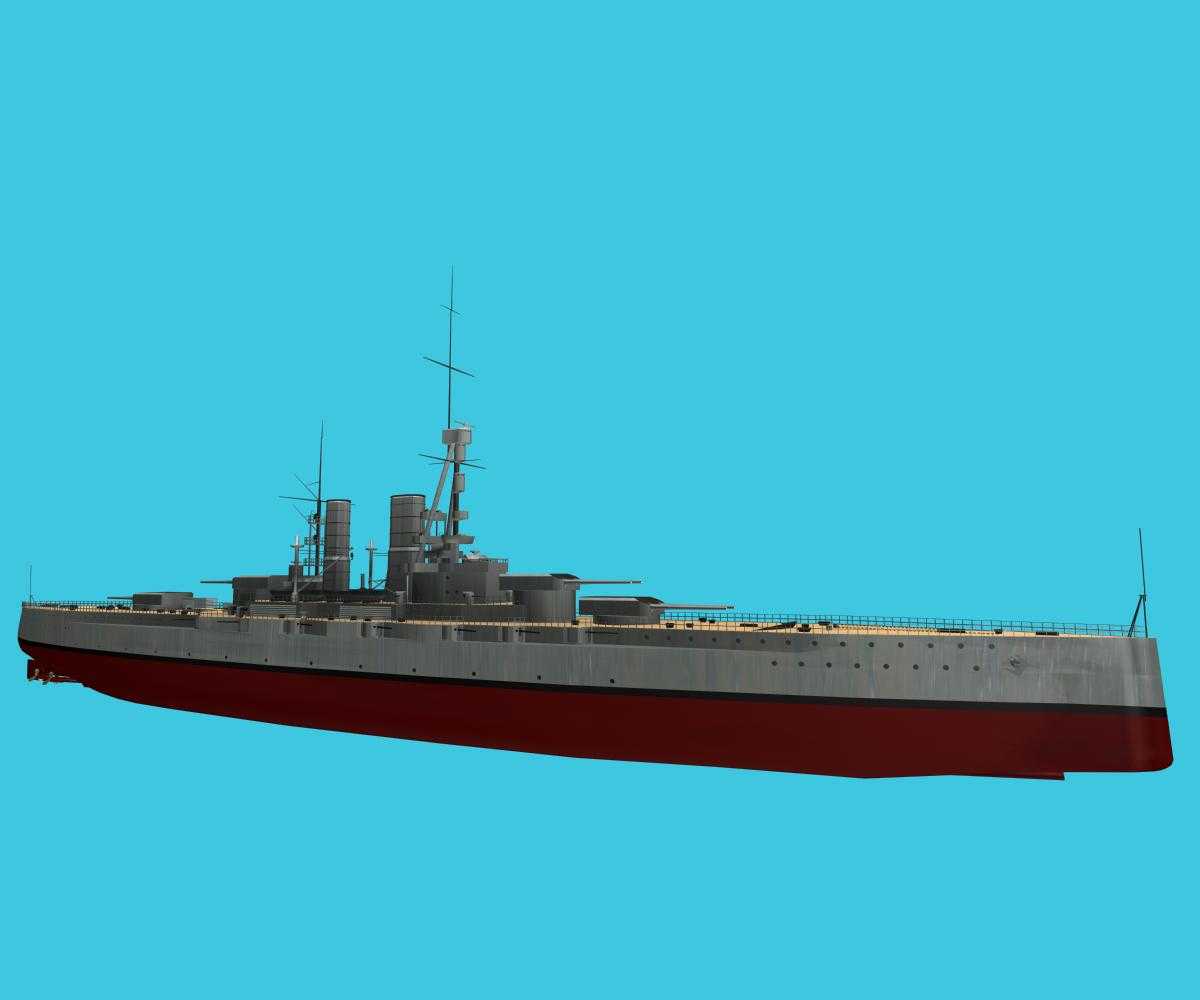

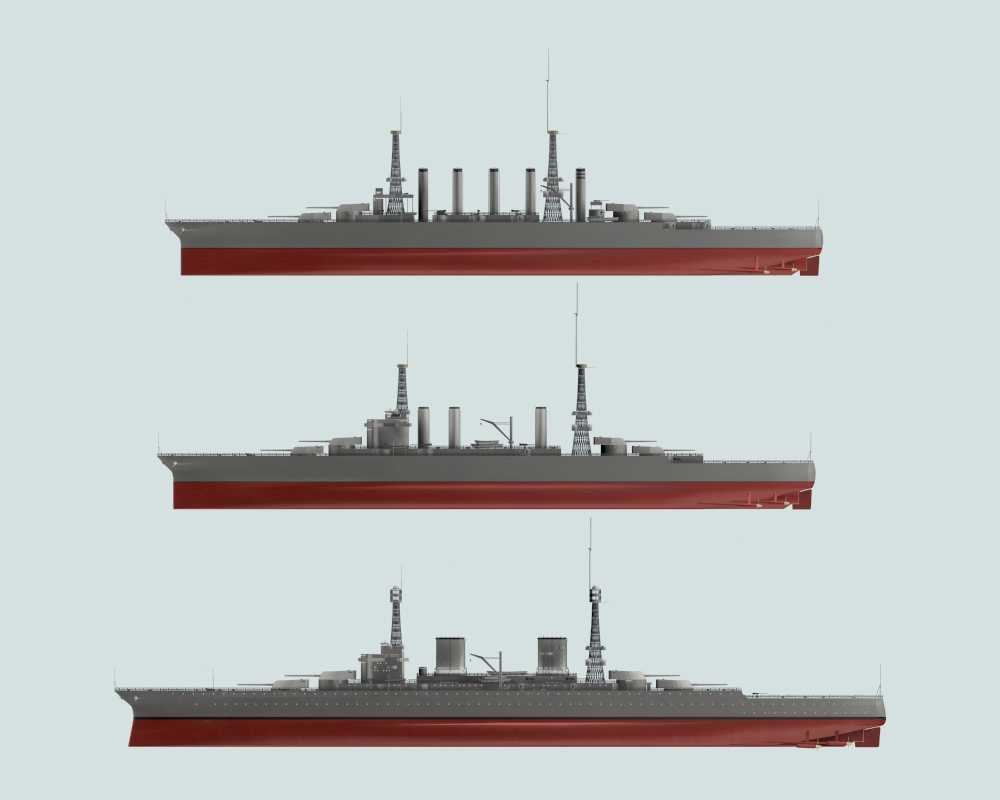

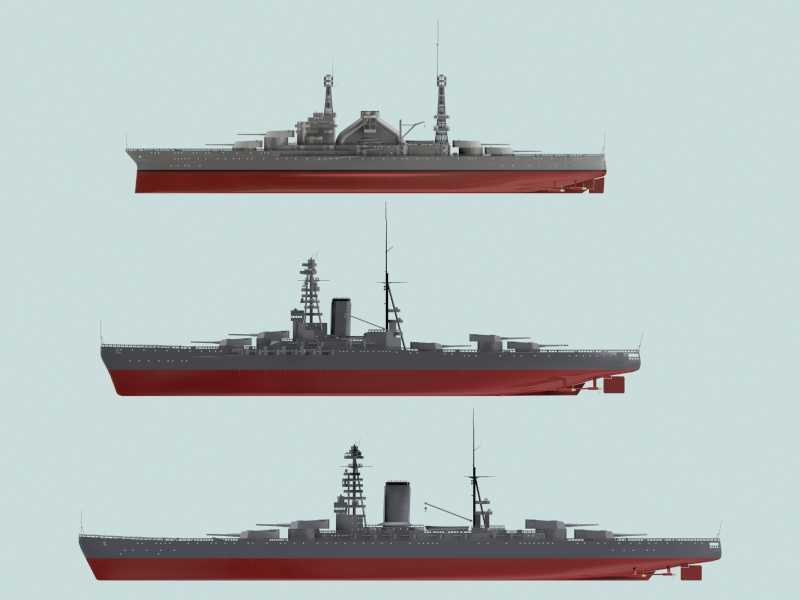

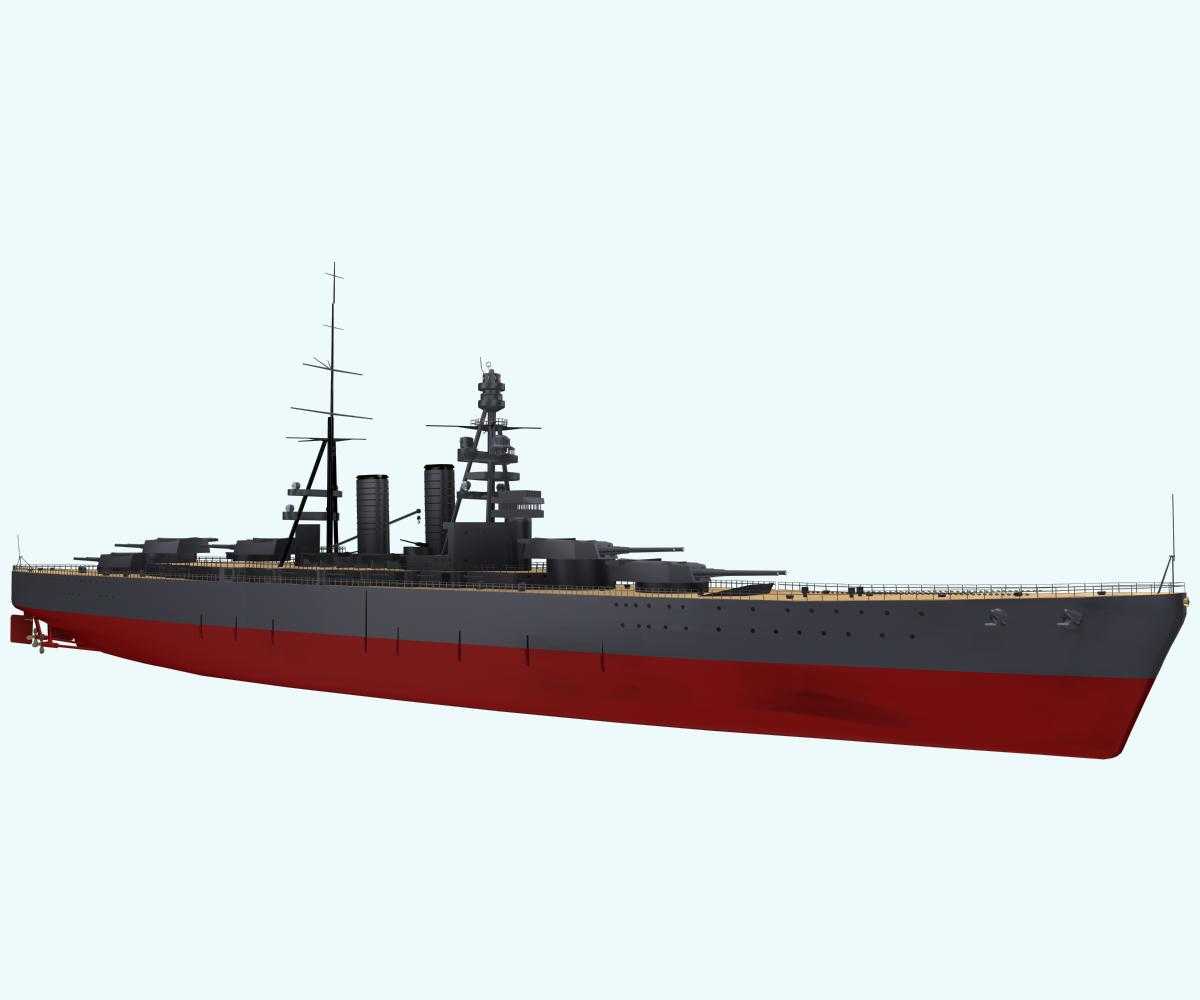

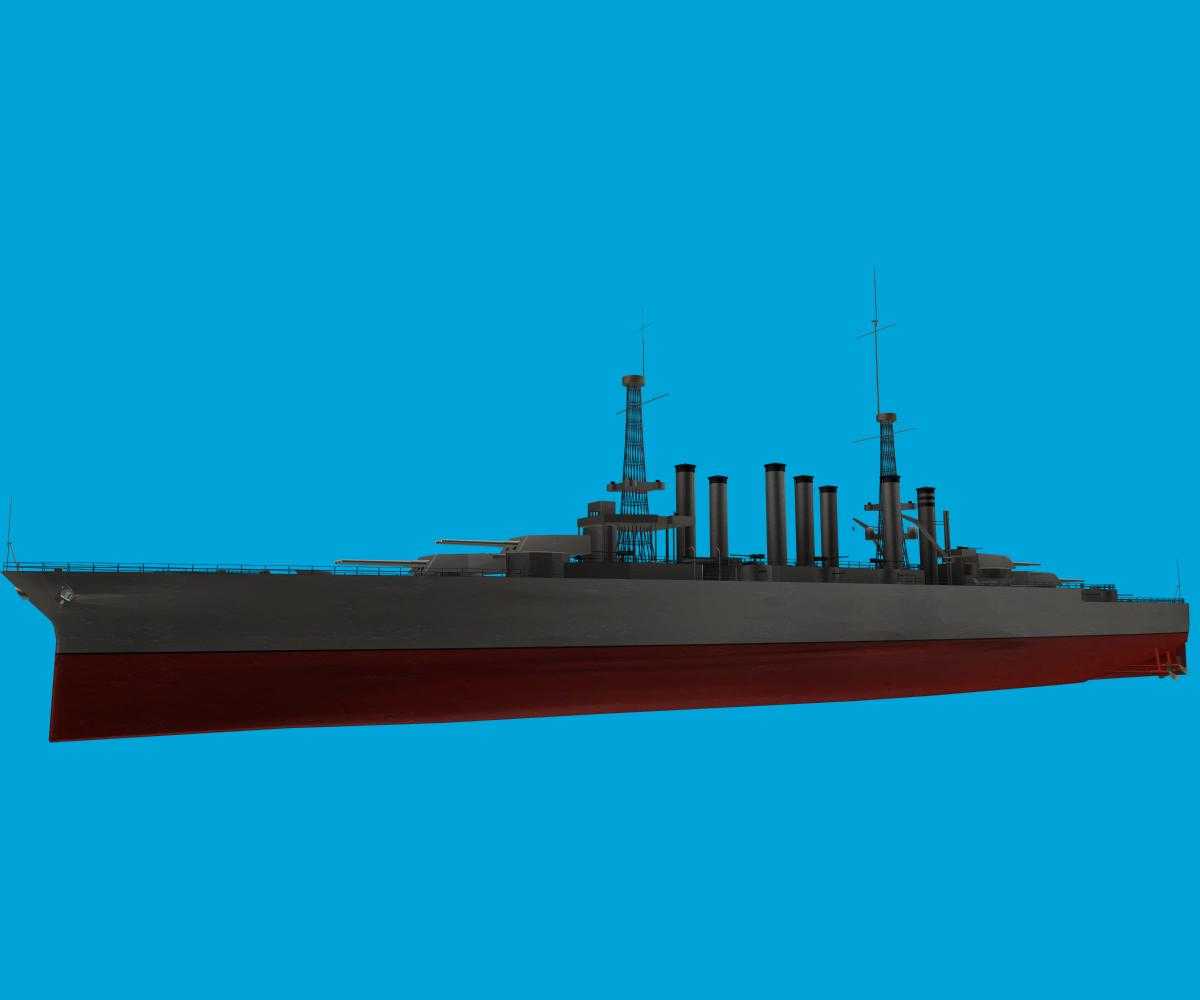

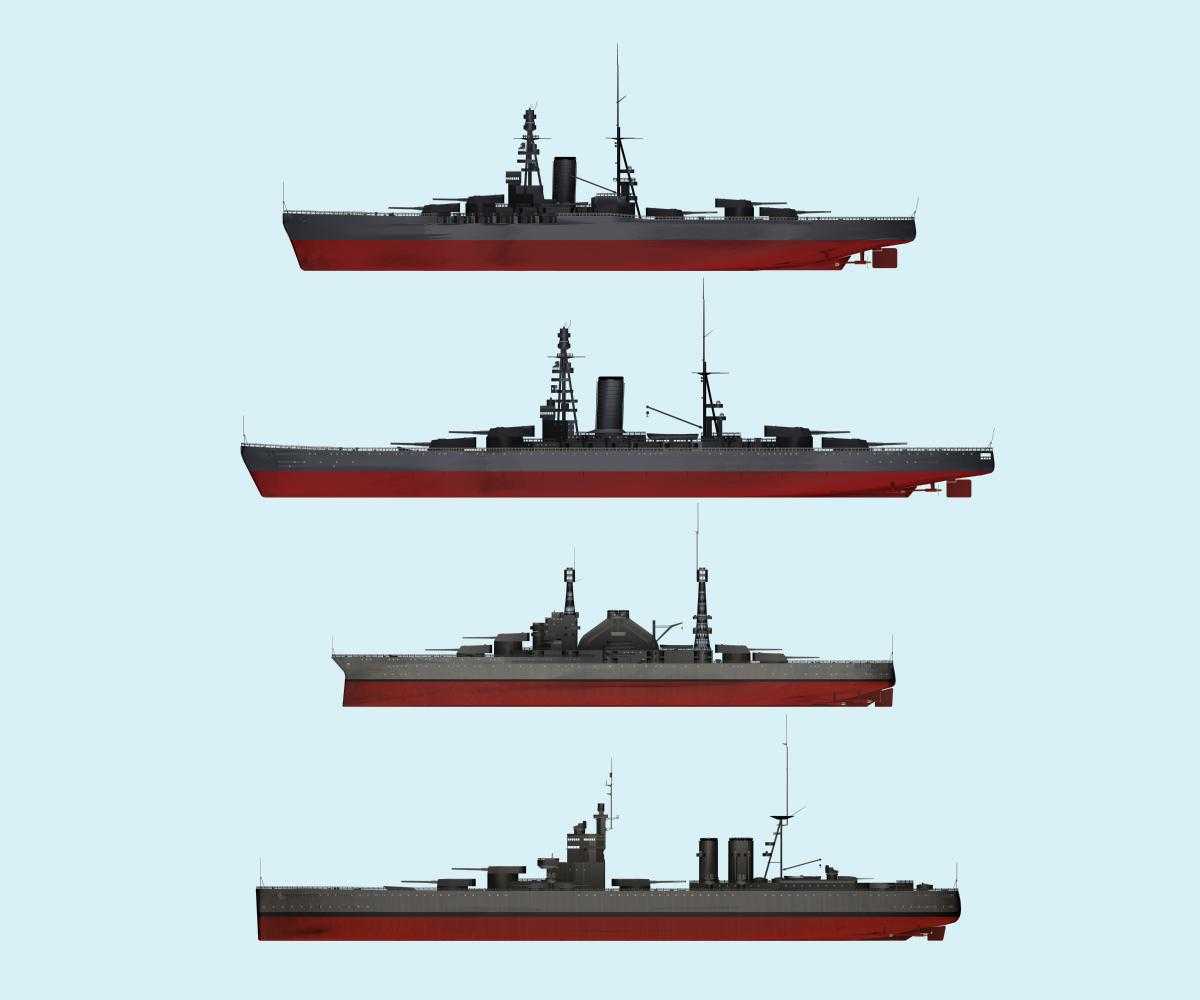

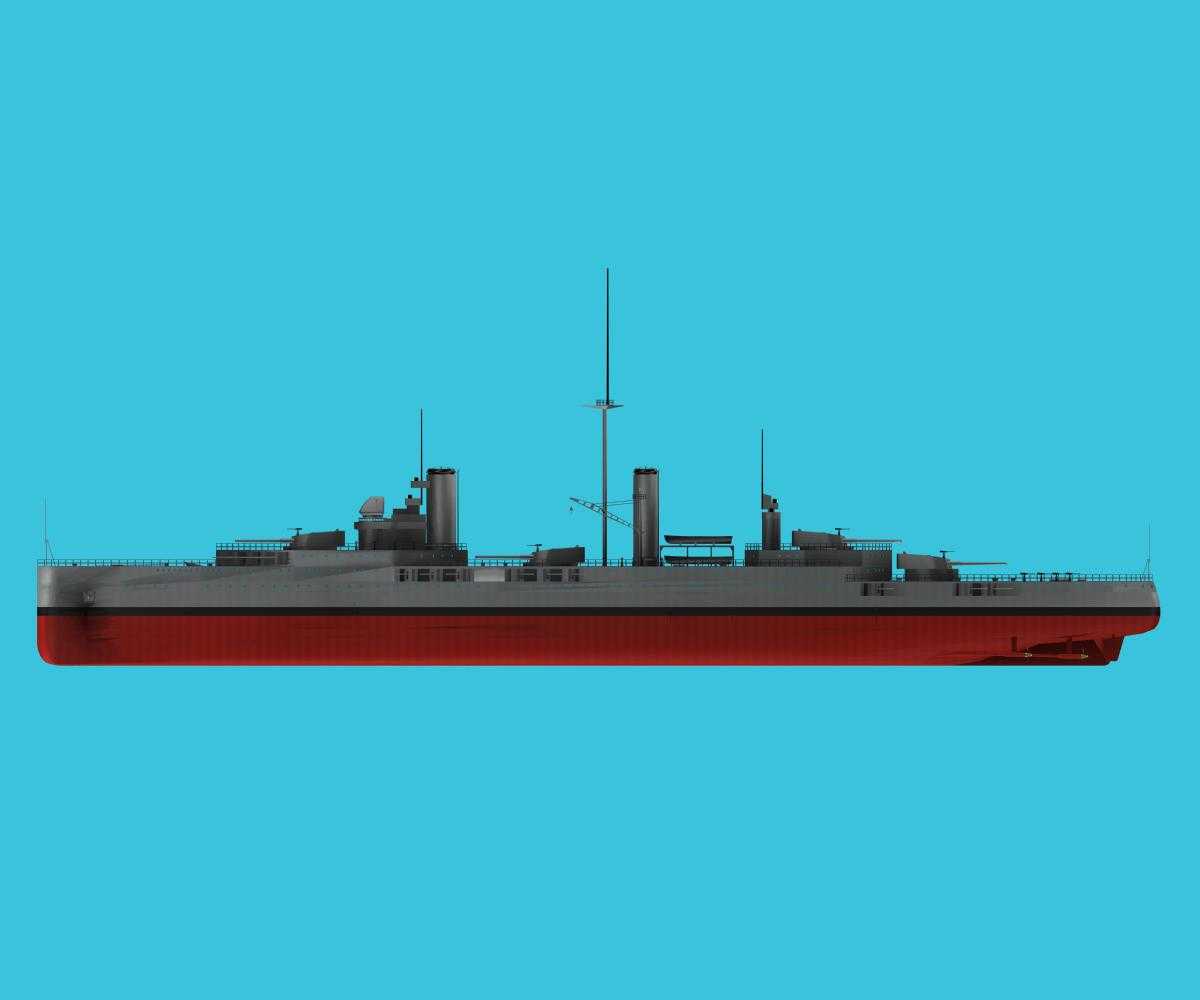

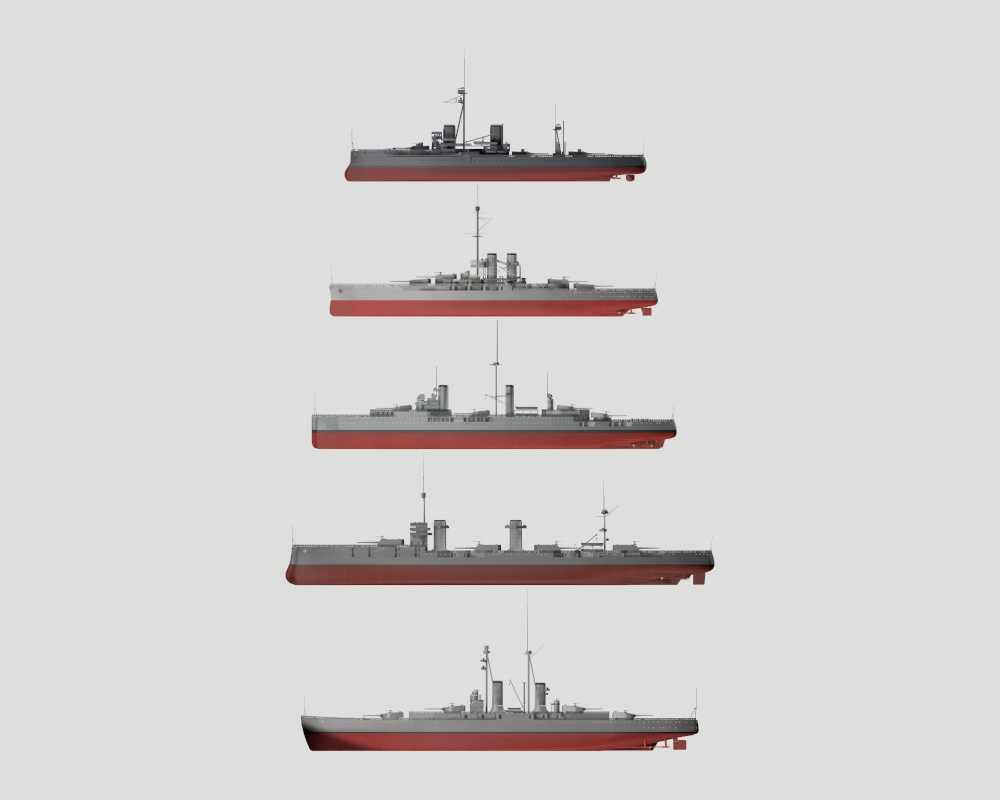

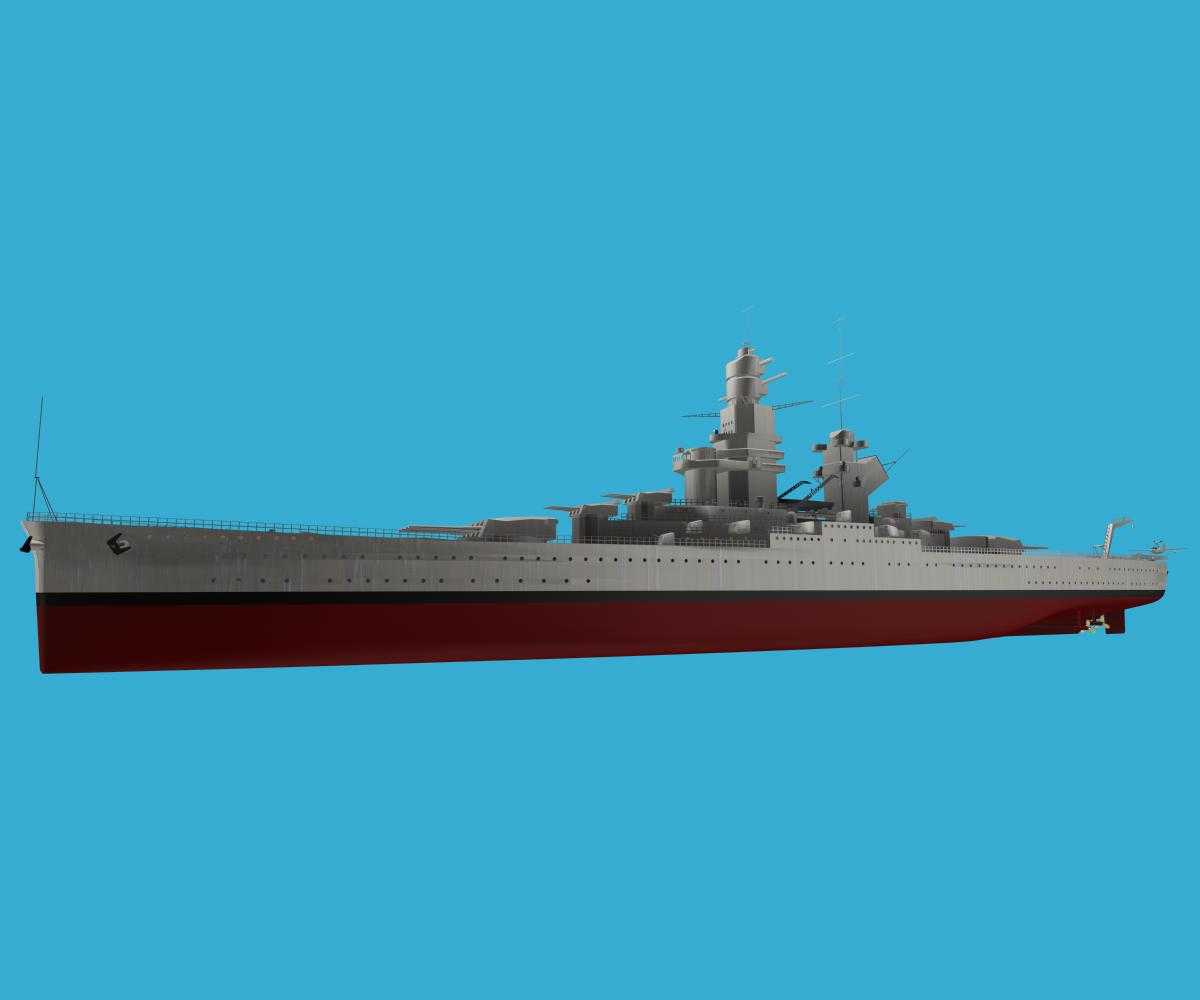

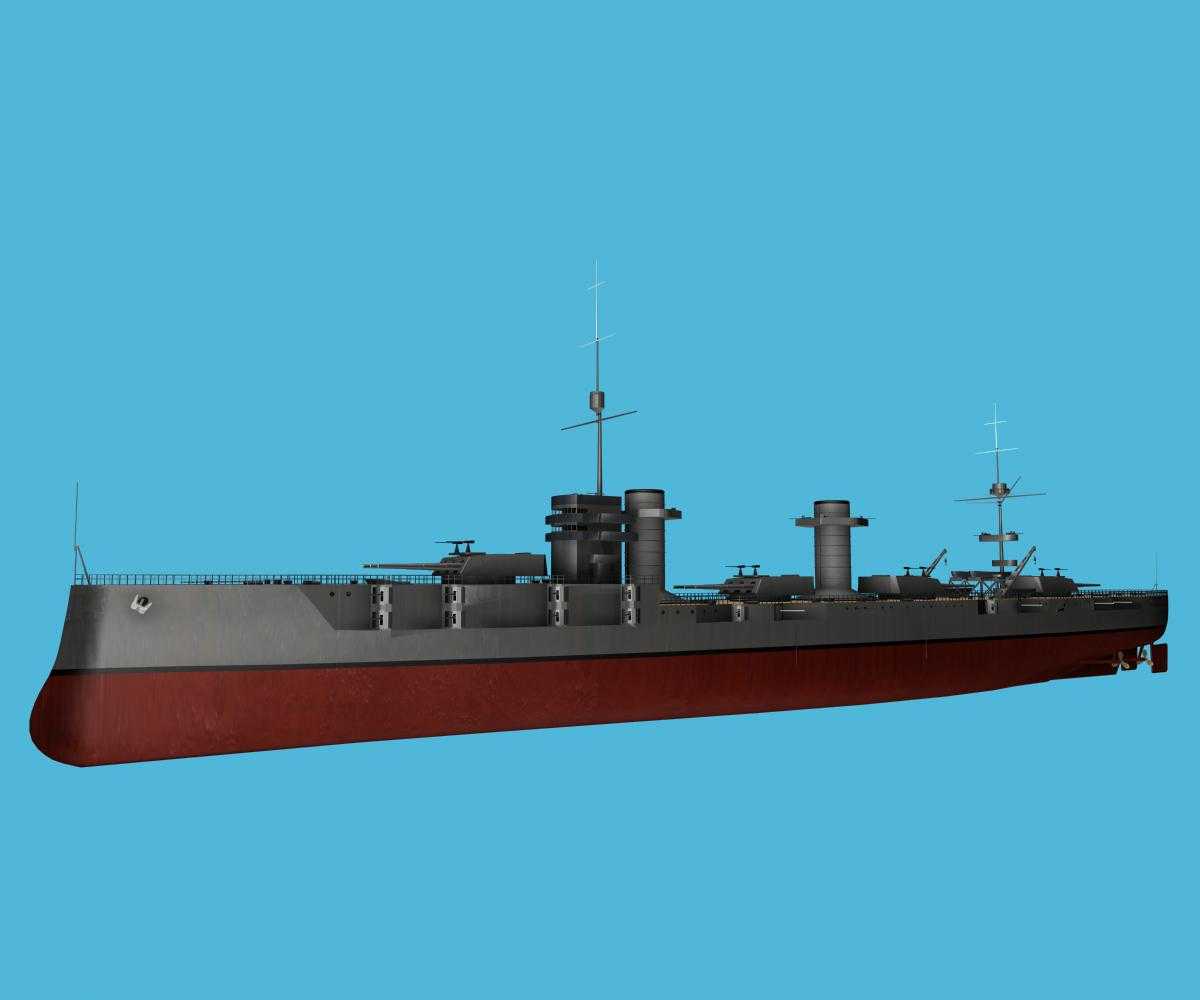

　　在船舶三维建模与军事装备仿真领域，大吨位水面作战舰艇的模型构建，始终是结构设计从业者需要兼顾外形还原度与工程合理性的典型项目，这款战列舰模型的构建，核心围绕老式大口径主炮战列舰的典型外形特征、结构布局逻辑展开，可用于国防教育展示、海战仿真场景搭建、舰船结构教学演示、影视特效素材制作等多个场景。从实际用途层面看，这类战列舰作为二战前后主力水面作战装备，核心任务是承担远洋舰队主力决战、对岸火力支援、海上交通线破交等任务，模型在构建时完整还原了该类舰艇的核心功能布局：舰体前部、中部、后部阶梯布置的多联装大口径主炮塔，上层建筑集成的舰桥、桅杆、烟囱、副炮组，以及舰体水下部分的球鼻艏、舭龙骨等典型结构，

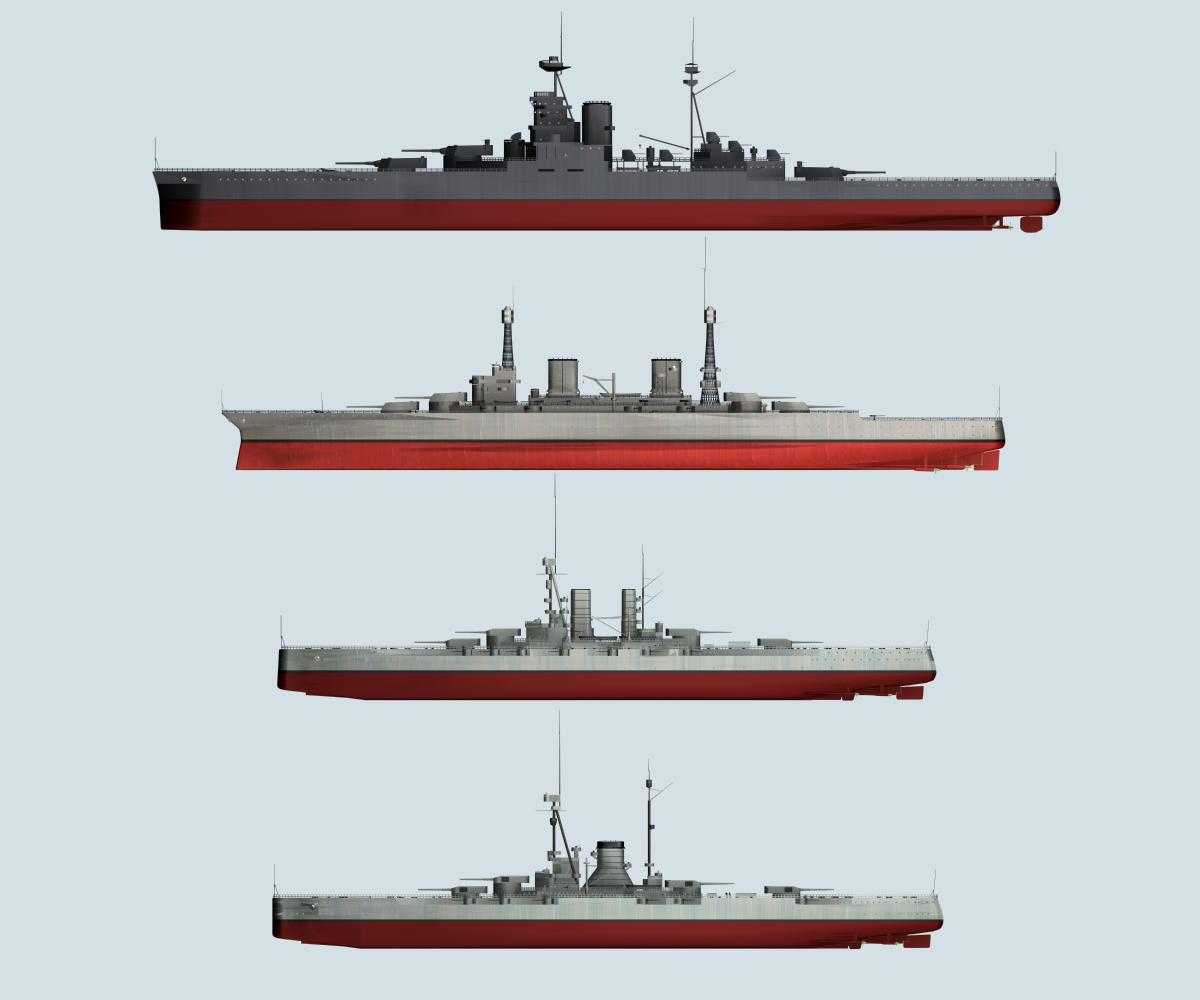

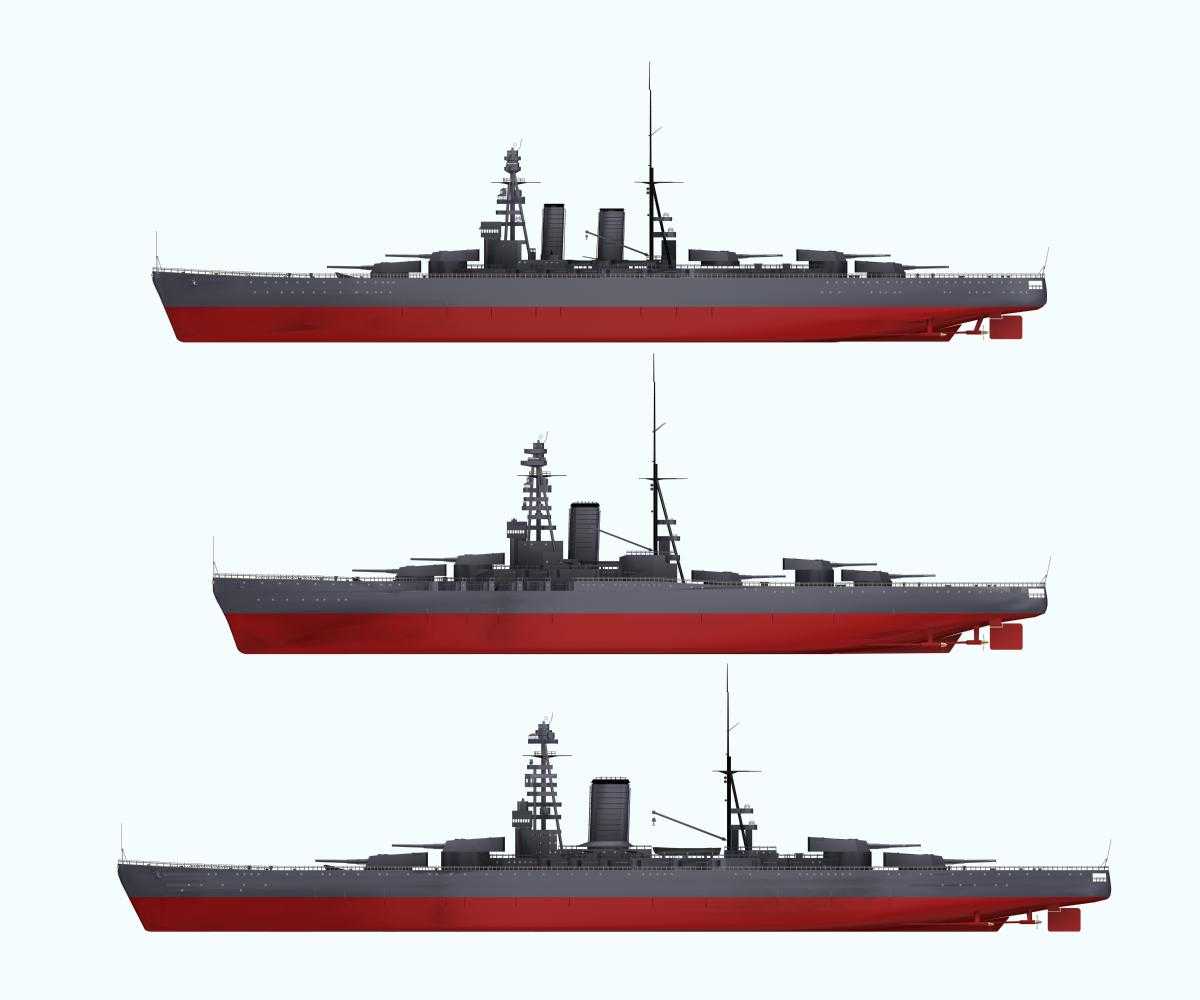

　　所有外露结构的相对位置都参考了同型舰的实际布置逻辑，没有出现结构错位、比例失衡的问题。在设计思路上，建模时优先保证舰体整体线型的流畅性，水线以上的外飘舷侧、甲板的上翘弧度、上层建筑的逐层收窄结构，都按照实舰的比例关系做了曲面重构，避免了生硬的棱角拼接；水线以下的舰体部分采用红棕色涂装区分，和水线以上的深灰色舰体形成明确分界，符合海军舰艇的常规涂装规范。主炮塔的旋转基座、炮管的俯仰角度预留、副炮的射界开口、桅杆上的观通设备占位、烟囱的排烟导向结构，都做了独立的结构拆分，方便后续做动画演示时单独设置运动参数，不需要再对模型做二次破面修补。从外形尺寸与安装边界来看，模型按照实舰的长宽比做了等比例缩放，舰体总长度与宽度的比例控制在7:

　　1左右，符合老式战列舰的长宽比特征，水线位置的舰体宽度最大，向舰艏舰艉逐步收窄，舰艏的切浪结构、舰艉的舵机安装位置都预留了对应的结构空间，上层建筑的最高处到主甲板的高度，和舰体宽度的比例控制在1:2.3左右，避免出现上层建筑过高导致的重心视觉失衡问题。在实际应用场景中，这类模型如果用于展馆互动展示，可以直接导入渲染引擎做材质烘焙，金属甲板的防滑纹理、舰体漆面的做旧效果、炮管的金属质感都可以在现有模型基础上快速叠加材质，不需要重新调整结构拓扑；如果用于教学演示，可以将舰体做剖面拆分，展示内部的装甲带布局、弹药舱位置、动力舱分段等结构，现有模型的外表面结构精度足够支撑剖面切割后的边界对齐，不会出现曲面断层。

　　建模过程中对舰体的所有曲面都做了连续性检查，相邻曲面的G2连续占比超过85%，在做近距离渲染时不会出现曲面折痕，甲板上的系缆桩、通风口、栏杆等细节结构都做了简化处理，在保证视觉辨识度的前提下控制了整体面数，既可以满足高精度静帧渲染的需求，也可以适当减面后导入实时仿真引擎做交互场景使用。需要注意的是，这类老式战列舰的上层建筑布局存在较多同型舰的改装差异，模型选取的是该型舰最终改装完成后的状态，所有副炮的位置、防空武器的布置、桅杆的形态都对应改装后的配置，没有混用早期改装阶段的结构，在做历史场景还原时可以直接对应特定历史时期的装备状态，不需要再做结构调整。舰体底部的结构做了平整化处理，在3D打印制作实体展示模型时，可以直接添加支撑结构，不需要对底部做额外修补，水线位置的分界棱线做了小圆角过渡，避免打印时出现尖锐边缘的崩边问题。
