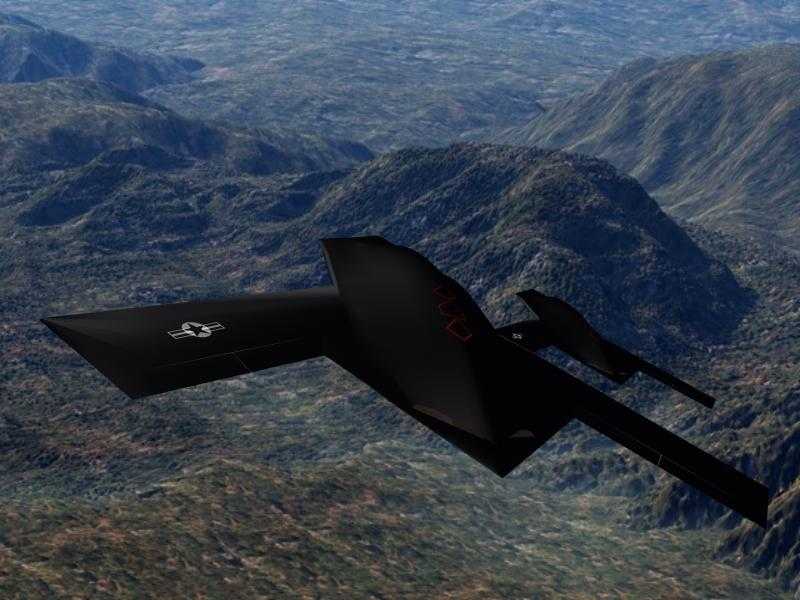

隐身无人作战飞机X-45三维数字样机

　　该三维数字样机还原的是飞翼布局隐身无人作战平台的整体结构，在实际航空装备研发流程中，这类数字样机可用于气动外形初步验证、地面模拟训练场景搭建、防务展陈方案推演等多个场景，相比传统实体缩比模型，三维数字样机可快速调整视角查看各部位结构关系，也能直接导入仿真环境开展基础的气动特性预计算，大幅降低前期方案论证的成本。从实际用途来看，这类无人作战平台主要承担高威胁空域下的纵深侦察、精确打击、电子压制等任务，不需要搭载飞行员，因此在外形设计上可以完全围绕隐身性能与气动效率优化，不需要考虑座舱、生命保障系统等载人相关的结构冗余，整体雷达反射截面积可以控制在极低水平，能够突破传统防空系统的探测拦截。从功能特性来看，该模型还原了飞翼布局无垂尾、

　　无平尾的典型特征，翼身融合的过渡曲面连续顺滑，没有明显的直角结构与突出的外露部件，进气道布置在机身背部，避免地面雷达波直接照射进气道腔体形成强反射，发动机尾喷口也做了扁平化遮挡处理，能够降低红外辐射特征，机翼后缘采用了切尖设计，减少翼尖涡流带来的诱导阻力，同时优化了不同飞行速度下的舵面操纵效率。在设计思路层面，这类无人作战平台的外形设计始终围绕隐身优先、气动兼顾的原则，所有曲面的曲率变化都经过严格计算，确保雷达波照射到机体表面后不会形成原路返回的强反射，舵面采用嵌入机翼后缘的开裂式阻力方向舵，不需要设置外露的垂直尾翼，既降低了雷达反射特征，也减少了飞行过程中的结构重量与阻力，机身内部预留了充足的设备舱与载荷舱空间，

　　可根据任务需求搭载不同的侦察设备、制导武器或者电子战载荷，不需要在机翼下外挂载荷，避免外挂物带来的雷达反射增量与气动阻力增量。从外形尺寸与安装边界来看，该模型按照中等精度还原了真机的比例关系，翼展与机身长度的比例符合飞翼布局的典型设计区间，机身高度较低，整体投影轮廓简洁，在实际开展相关仿真测试或者场景搭建时，需要注意飞翼布局的地面停放角度，机身腹部与地面的间隙要满足起落架收放的空间需求，机翼两侧的舵面偏转范围要预留足够的运动空间，避免与地面或者周边保障设备发生干涉，背部进气道的位置要避开模拟起降场景中地面扬尘容易被吸入的高度区间，尾喷口的朝向要考虑热辐射对后方机体结构的影响范围。在日常的三维建模工作中，

　　这类中等精度的航空装备模型可以作为场景配景使用，也可以作为飞翼布局飞行器设计的参考基准，建模过程中对曲面连续性的处理方式，也能为其他隐身装备的外形建模提供参考，尤其是翼身融合处的曲面过渡、舵面与机翼的接缝处理、外露设备的隐身修形等细节，都能体现航空装备外形设计的典型思路，帮助结构设计人员理解隐身要求对外形设计的约束逻辑，在后续开展相关产品设计时能够更好平衡性能、结构与工艺的需求。
