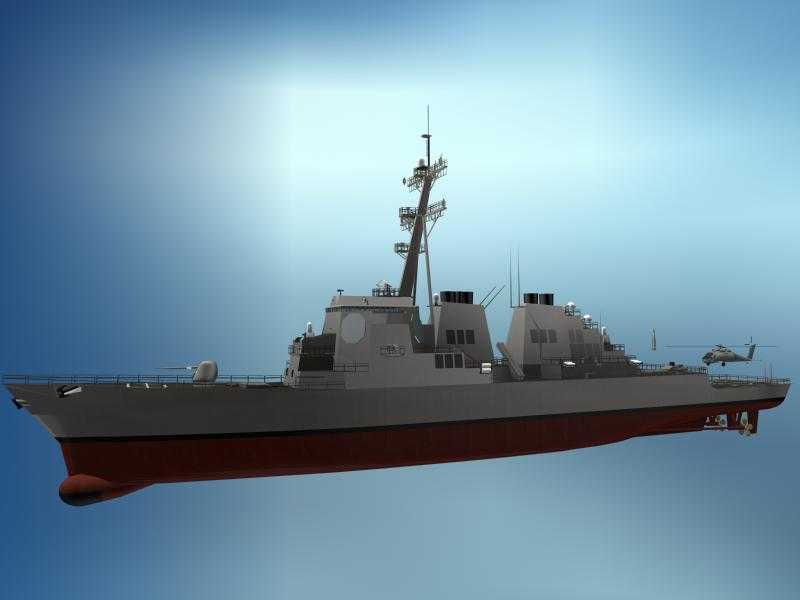

阿利伯克级DDG-51驱逐舰三维数字建模

在舰船装备三维设计领域，大型水面作战舰艇的建模始终是对结构还原度、系统整合度要求极高的方向，阿利伯克级DDG-51作为宙斯盾舰艇的初代基准型号，其建模过程需要兼顾外形轮廓的准确性与上层建筑布局的合理性，不能仅做外观曲面的堆砌。从实际应用场景来看，这类舰艇模型可用于舰船科普展示、海上作战仿真推演、舰载设备布局验证、海事题材数字内容制作等多个方向，不同场景对模型细节的侧重也存在明显差异：用于仿真推演的模型需要重点还原舰体雷达反射截面相关的外形特征，用于展示的模型则需要细化甲板面的设备排布与舾装件细节，用于结构教学的模型还需要匹配主船体的舱室分层逻辑。从设备实际用途出发，阿利伯克级DDG-51作为多用途导弹驱逐舰，核心功能是承担舰队区域防空、反潜搜索与打击、对海突击、护航警戒等任务，建模过程中需要对应这些功能还原相关设备的安装位置：舰艏的垂直发射系统区域需要预留标准的安装边界，匹配发射单元的排布尺寸，不能出现与舰艏锚穴、系缆设备的空间干涉；舰舯部的烟囱与上层建筑的相对位置需要贴合实际排烟路径的走向，避免出现进气、排烟通道的结构冲突；舰艉的直升机起降平台与机库区域，需要还原助降设备的安装点位，匹配舰载直升机起降的安全边界尺寸，同时兼顾舰艉拖曳声呐收放装置的结构空间。在设计思路上，这类舰船建模首先要确定主尺度基准，以水线长度、型宽、吃水深度为核心边界搭建主船体曲面，主船体的舷侧线型需要兼顾外飘角度与舭龙骨的安装位置，球鼻艏的曲面造型要匹配舰艏声呐舱的内部空间，不能为了外观流畅度压缩声呐设备的安装容积。上层建筑的建模需要遵循分层搭建逻辑，从主甲板开始逐层向上确定甲板室的围壁位置，宙斯盾相控阵雷达阵面的安装角度需要贴合实际的探测覆盖范围，阵面与舰桥结构的连接部位要还原支撑结构的厚度，避免出现薄壁结构的失真问题。桅杆部分的建模需要区分主桅杆与后桅杆的设备搭载差异，主桅杆上的导航雷达、通信天线、电子战设备的排布要预留足够的维护操作空间，各天线之间的距离要满足电磁兼容的基本要求，不能出现设备过度堆叠的情况。武器系统的建模需要匹配各自的射界范围，舰艏主炮的炮塔旋转范围不能与舰艏的舷墙结构发生干涉，近防系统的安装位置要保证对舰艇前后半球的覆盖角度，反舰导弹发射架的朝向要匹配实际发射时的尾焰安全区域，避免尾焰直接冲刷上层建筑的外露设备。甲板面的舾装件建模需要注意细节的合理性，系缆桩、导缆孔的位置要对应系泊作业的操作路径，救生艇的收放吊架要还原展开后的活动范围，栏杆、舷梯的尺寸要符合人员通行的安全标准，不能出现尺寸失真导致的比例失调问题。从安装边界的角度来看，全舰所有外露设备都需要明确与船体结构的连接基准，比如锚设备的锚链舱要对应锚链筒的走向，保证锚收起后能完全贴合锚穴的轮廓，不会突出舷侧外板；舵叶与螺旋桨的位置要匹配舰艉的型线，螺旋桨的旋转范围不能与舵杆、舰体结构发生刮碰，轴支架的安装角度要符合水动力优化的基本逻辑。需要注意的是，这类较早版本的舰艇模型存在部分细节偏差，建模过程中可以结合公开的实船照片对局部结构进行修正，比如上层建筑的窗口位置、排烟口的形状、雷达天线的具体型号等，避免将后期改进型的设备错误移植到初代DDG-51的模型上。对于结构设计从业者来说，完成这类舰船模型的搭建，能够更好地理解大型水面装备的布局逻辑，掌握曲面船体建模、多系统空间协调、设备安装边界校验的相关技巧，这些经验同样可以迁移到其他大型工业装备的三维建模工作中，帮助提升复杂装配体的结构整合能力。
