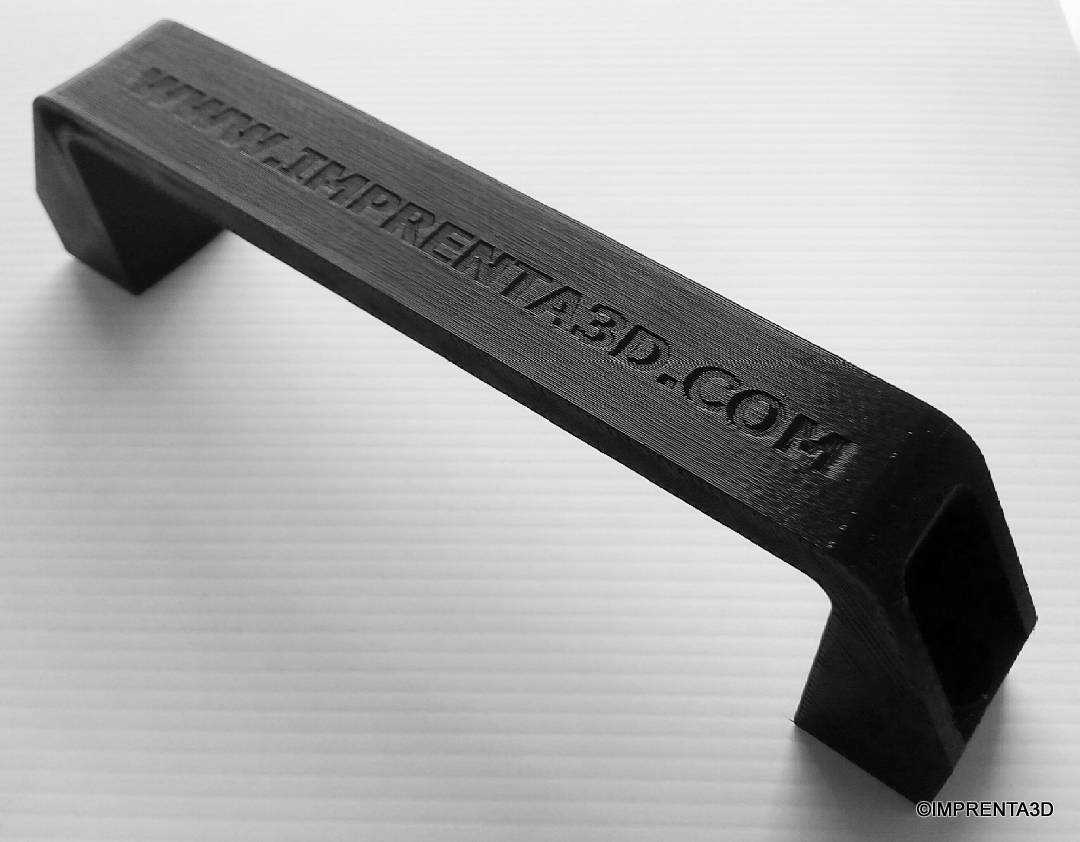

ASA材质工业设备柜门拉手结构

日常做设备结构设计时，柜门拉手是很容易被忽略但直接影响操作体验的小部件，很多新手设计师随便选个标准件就装上，实际用的时候要么安装孔位对不上，要么材质耐候性不够，户外设备用个一年半载就脆化断裂，反而增加后期维护成本。这款ASA材质的拉手，首先在安装边界上做了明确的适配，两安装孔中心间距固定为179mm，安装孔直径适配8.5mm的紧固件，不管是用M8的机螺丝配防松螺母固定在钣金柜门上，还是用自攻螺丝固定在厚ABS工程塑料的设备外壳上，都能保证安装后贴合度足够，不会出现安装后翘边、受力晃动的问题。从实际应用场景来看，这种ASA材质的拉手适配范围很广，不像普通ABS拉手只能在室内常温环境使用，ASA材料本身的耐候性、抗紫外线性能更优，放在户外的充电桩柜体、露天环境下的工业检测设备外壳、甚至是经常接触切削液的机床侧门，都能长期保持结构强度，不会因为温差变化、弱腐蚀介质接触就出现开裂、表面粉化的问题。设计的时候没有做多余的装饰性结构，整体是长条形桥型结构，握持段做了微弧处理，手掌抓握的时候受力均匀，开关厚重柜门的时候不会硌手，两端的安装座做了加厚处理，安装孔周边做了局部加强筋，避免大力拽拉的时候安装位断裂。很多人做拉手设计的时候容易忽略握持间隙，这款拉手的桥身高度留足了22mm的握持空间，哪怕是戴劳保手套操作，也能顺利把手指伸进去发力，不会出现戴手套后塞不进缝隙、只能抠着边缘开门的尴尬情况。从结构建模的角度来说，这个拉手的拔模角度做的很规整，外侧拔模1.5度，内侧安装座位置拔模2度，不管是做注塑量产还是用FDM3D打印打样，都能顺利脱模，不需要做额外的滑块结构，能有效降低生产制造成本。表面做了细晒纹处理，一方面是掩盖注塑或者打印过程中产生的轻微表面瑕疵，另一方面是增加握持摩擦力，手上沾了少量油污或者灰尘的时候，抓握拉手也不会打滑。安装座的底面做了0.2mm的内凹，安装的时候可以在接触面贴一层薄EVA泡棉垫，既能填补安装面的平面度误差，又能起到缓冲减震的作用，设备运行产生振动的时候，拉手不会和安装面碰撞产生异响。很多同类拉手为了省料，会把桥身内部做全镂空处理，虽然重量轻了，但是承重能力会大幅下降，这款拉手的桥身内部做了等距分布的横向加强筋，既控制了整体重量，又能保证单只拉手的承重不低于80kg，哪怕是重型钣金柜门，单扇门装两个拉手，两个人合力抬门拽拉也不会出现拉手断裂的问题。实际选型的时候，要注意安装面的厚度，如果是1.5mm以下的薄钣金，安装的时候要在背面加加厚垫片，避免螺丝锁紧的时候钣金变形；如果是安装在木质或者复合材料的设备面板上，要注意螺丝旋入深度不低于10mm，保证连接强度。另外这款拉手的两端没有尖锐棱角，所有转角都做了R3以上的圆角处理，车间操作人员来回走动的时候，哪怕不小心磕碰到拉手边缘，也不会造成严重的磕碰伤害，符合工业设备的安全设计规范。从材料特性来说，ASA材料的耐温范围在-30℃到80℃之间，不管是北方冬季的户外低温环境，还是南方夏季户外暴晒后的柜体表面温度，都能保持材料的韧性，不会像普通PP材质的拉手低温下变脆，一撞就碎。做三维建模的时候，这个模型的曲面过渡很顺滑，没有碎面、尖角的问题，导入到装配体里做干涉检查的时候，不会因为模型本身的几何错误导致检查失败，安装位的孔位是标准的沉孔设计，装配的时候能直接和紧固件做同轴心配合，不需要额外调整配合关系。
