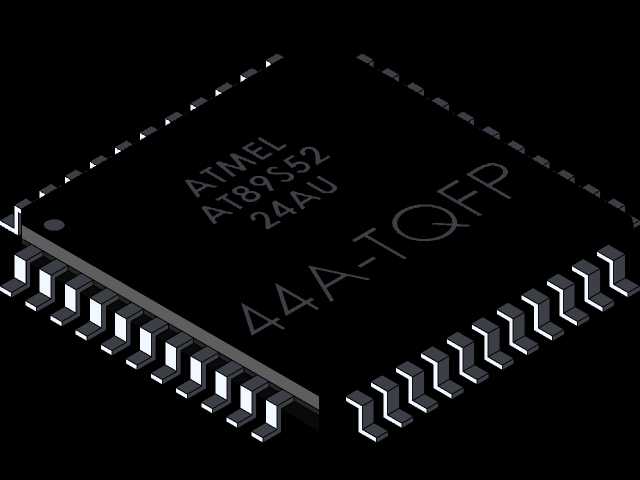

薄型四方扁平封装芯片TQFP结构模型

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，TQFP封装的芯片是极为常见的表贴元器件，这类封装凭借引脚分布在芯片四侧、封装厚度薄、焊接后占用板面高度低的特性，大量应用在主控MCU、接口转换芯片、逻辑器件的封装选型中。做板级结构设计时，很多工程师容易忽略芯片实体模型的精度问题，直接调用简化的方块模型做干涉检查，往往在样机打样后才发现芯片高度与周边屏蔽罩、结构件产生硬干涉，或是引脚焊盘与封装库不匹配导致焊接虚焊，这类问题在高密度布线的板卡上返工成本极高。这个TQFP芯片模型完全还原了实体器件的结构细节，四侧的鸥翼型引脚按照实际冲压成型的弧度做了还原，每一个引脚的宽度、引脚间距、引脚伸出封装本体的长度都匹配量产器件的实际尺寸，引脚根部与封装塑封体结合的位置也做了真实的过渡处理，没有简化成直角拼接的生硬结构。封装本体的塑封部分做了微倒角处理，还原了实际塑封工艺形成的边缘圆角，本体表面的丝印区域也预留了对应位置，方便设计时叠加不同型号芯片的丝印标识做装配核对。从安装边界来看，模型严格按照对应引脚数TQFP封装的标准尺寸构建，本体长宽尺寸、引脚共面度公差对应的安装高度、引脚外侧到本体中心的距离都符合行业通用的封装规范，在做PCB布局的3D检查时，可以直接导入模型核对焊盘与引脚的对位情况，同时能准确模拟芯片焊接后在板卡上的实际占用空间，核对与周边接插件、电容、散热片、结构壳体的安全间隙。在做整机结构的热仿真前期准备时，这个模型也能提供准确的实体轮廓，方便设置塑封体的导热参数、引脚的导热路径，避免因模型简化导致的仿真结果偏差。很多刚接触板级结构设计的工程师，容易把TQFP和QFP封装的尺寸边界搞混，两者虽然都是四侧引脚扁平封装，但TQFP的塑封体厚度更薄，引脚的成型角度也有差异，对应的焊盘钢网开口尺寸也有区别，借助这个等比例的实体模型，可以直观对比不同封装的结构差异，在选型阶段就能提前预判安装空间是否充足。在做自动化贴片机的吸嘴选型、贴装路径模拟时，准确的芯片模型也能帮助核对吸嘴吸附面的尺寸，避免因模型尺寸偏差导致吸嘴选型不当，生产时出现吸料偏位、掉件的问题。模型的塑封体表面没有做多余的夸张纹理，还原了实际芯片塑封后的哑光质感，引脚部分的金属质感也对应了实际引脚镀锡后的表面状态，在做产品对外的结构展示动画、装配工艺演示时，不需要额外做材质调整就能直接使用，还原度足以满足常规的设计展示需求。对于需要做芯片座选型的场景，这个模型也能准确匹配对应规格的TQFP插座尺寸，核对插座锁紧后与芯片本体的配合间隙，避免出现插座压接引脚不到位、或是芯片装入后高度超出设计预期的问题。在做返修工位的工装设计时，准确的芯片外形尺寸也能帮助设计热风嘴的遮挡结构，针对不同尺寸的TQFP芯片定制对应的热风导流罩，避免返修时高温损伤周边的贴片元器件。
